申請日2014.09.02

　　公開(公告)日2014.12.31

　　IPC分類號C02F3/32; C02F9/14

　　摘要

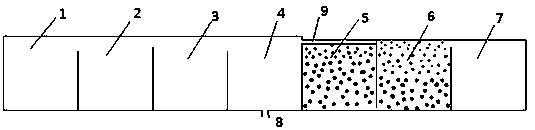

　　本實用新型公開了一種處理煤化工廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與A/O池(3)、沉淀池(4)、一級垂直流人工濕地下行池(5)、一級垂直流人工濕地上行池(6)、一級表面流人工濕地(7)連通，沉淀池(4)底部有排放口(8)，一級垂直流人工濕地上行池(6)底部通過排放管與污泥濃縮池連通，各人工濕地均種植有凈化植物。

　　權利要求書

　　1.一種處理煤化工廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與A/O池(3)、沉淀池(4)、一級垂直流人工濕地下行池(5)、一級垂直流人工濕地上行池(6)、一級表面流人工濕地(7)連通，沉淀池(4)底部有排放口(8)，各人工濕地均種植有凈化植物。

　　2.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地上行池(6)底部通過排放管與污泥濃縮池連通。

　　3.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(5)底部與一級垂直流人工濕地上行池(6)相通。

　　4.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(5)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　5.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地上行池(6)中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　6.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：布水管(9)位于一級垂直流人工濕地下行池(5)的上半部。

　　7.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)包含20㎜的粗格柵和5㎜的細格柵。

　　8.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：沉淀池(4)和一級表面流人工濕地(7)的凈化植物為睡蓮、水蔥或大型藻類。

　　9.根據權利要求1所述的一種處理煤化工廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(5)和一級垂直流人工濕地上行池(6)種植的凈化植物為黑三菱、茭白、蘆竹、李氏禾、蘆葦或者菰。

　　說明書

　　一種處理煤化工廢水的復合流人工濕地結構

　　技術領域

　　本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。

　　背景技術

　　水是人類生命之源，也是人類從事生產最基本的自然資源，在人類社會可持續發展中起著決定性作用。2009 年3 月，聯合國《世界水資源開發報告》指出，隨著社會經濟發展、人口的劇增以及水資源的浪費和污染，水資源的短缺已經成為當今人類面臨的最嚴峻的挑戰之一。我國是一個煤炭資源豐富的國家，煤化工是近幾年來在全國發展最快的產業之一，為了使該產業走上可持續發展的道路，2006 年國家發改委和國家環�？偩窒掳l(fā)了《關于加強煤化工項目建設管理促進產業健康發展的通知》，鼓勵采用節水型工藝，大力提倡廢水處理和中水回用，不僅可以緩解用水壓力，而且可以實現煤化工企業廢水的零排放。目前，在煤化工企業中，所排放的廢水主要是高濃度的煤氣洗滌廢水，其中含有許多酚、氨氮以及氰化物等有毒有害的物質，廢水中的COD 平均在5000mg/L 左右、氨氮也保持在200～500mg/L 之間。同時，廢水中含有的多數有機污染物，是很難降解的。而現階段煤化工廢水處理工藝也是不夠完善的。

　　發明內容

　　本實用新型要解決的技術問題是：提供一種處理煤化工廢水的復合流人工濕地結構，可以解決煤化工廢水對環境的污染的問題。

　　本實用新型的技術方案是：一種處理煤化工廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與調節池連通，后調節池依次與A/O池、沉淀池、一級垂直流人工濕地下行池、一級垂直流人工濕地上行池、一級表面流人工濕地連通，沉淀池底部有排放口，各人工濕地均種植有凈化植物。

　　一級垂直流人工濕地上行池底部通過排放管與污泥濃縮池連通，

　　一級垂直流人工濕地下行池底部與一級垂直流人工濕地上行池相通。

　　一級垂直流人工濕地下行池中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　一級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　布水管位于一級垂直流人工濕地下行池的上半部。

　　人工格柵池包含20㎜的粗格柵和5㎜的細格柵。

　　沉淀池和一級表面流人工濕地的凈化植物為睡蓮、水蔥或大型藻類。

　　一級垂直流人工濕地下行池和一級垂直流人工濕地上行池種植的凈化植物為黑三菱、茭白、蘆竹、李氏禾、蘆葦或者菰。

　　本實用新型的有益效果：一級下行、上行的主要作用：主要處置COD、TOC、BOD等，以降低二級潛流人工濕地的處理負荷;二級下行、上行的主要作用：主要處置氨氮、揮發酚、油類、錳等;為保證濕地系統布水均勻，各分塊濕地設有獨立的布水系統，采用階梯式布水方式。
