申請日2014.09.02

　　公開(公告)日2014.12.31

　　IPC分類號C02F9/04

　　摘要

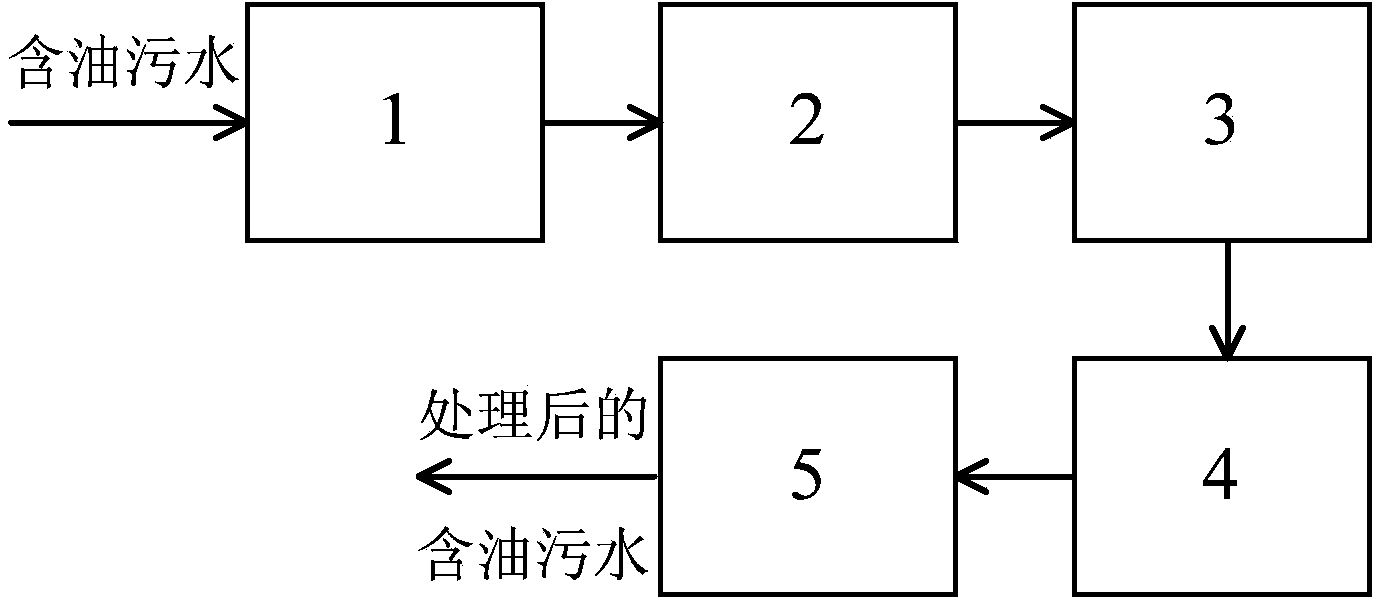

　　本實用新型提供了一種含油污水的處理系統。該含油污水的處理系統包括斜板隔油池、攪拌池、沉降池、氣浮池、過濾器，其中：所述斜板隔油池設有用于輸入含油污水的入口，所述斜板隔油池的出口與所述攪拌池的入口連接;所述攪拌池的出口與所述沉降池的入口連接;所述沉降池的底部出口用于輸出絮狀沉淀物，所述沉降池的上部出口用于輸出上清液，其與所述氣浮池的入口連接;所述氣浮池的出口與所述過濾器的入口連接;所述過濾器的出口用于輸出經過處理的含油污水。通過采用本實用新型提供的含油污水的處理系統對含油污水進行處理，可以實現對于含油污水的高效處理，并且，還可以實現對于磁粉的高效回收利用。

　　權利要求書

　　1.一種含油污水的處理系統，其特征在于，該含油污水的處理系統包括斜板隔 油池、攪拌池、沉降池、氣浮池、過濾器，其中：

　　所述斜板隔油池設有用于輸入含油污水的入口，所述斜板隔油池的出口與所述攪 拌池的入口連接;

　　所述攪拌池的出口與所述沉降池的入口連接;

　　所述沉降池的底部出口用于輸出絮狀沉淀物，所述沉降池的上部出口用于輸出上 清液，其與所述氣浮池的入口連接;

　　所述氣浮池的出口與所述過濾器的入口連接;

　　所述過濾器的出口用于輸出經過處理的含油污水。

　　2.根據權利要求1所述的含油污水的處理系統，其特征在于，該含油污水的處 理系統還包括高速剪切裝置和磁粉分離器，所述高速剪切裝置的入口與所述沉降池的 底部出口連接用于輸入絮狀沉淀物，所述高速剪切裝置的出口與所述磁粉分離器的入 口連接，所述磁粉分離器設有輸出磁粉的出口和輸出沉淀物的出口。

　　3.根據權利要求1所述的含油污水的處理系統，其特征在于，該含油污水的處 理系統包括兩個或三個依次連接的攪拌池。

　　4.根據權利要求1所述的含油污水的處理系統，其特征在于，該含油污水的處 理系統包括兩個或三個依次連接的沉降池。

　　5.根據權利要求1所述的含油污水的處理系統，其特征在于，所述過濾器與該 含油污水的處理系統外部的生化處理系統連接。

　　6.根據權利要求2所述的含油污水的處理系統，其特征在于，所述磁粉分離器 的輸出沉淀物的出口與該含油污水的處理系統外部的原油生產系統連接。

　　7.根據權利要求2所述的含油污水的處理系統，其特征在于，所述磁粉分離器 中設有磁鼓。

　　8.根據權利要求1所述的含油污水的處理系統，其特征在于，所述攪拌池連接 有第一固體藥劑添加裝置。

　　9.根據權利要求1所述的含油污水的處理系統，其特征在于，所述沉降池連接 有第二固體藥劑添加裝置。

　　說明書

　　一種含油污水的處理系統

　　技術領域

　　本實用新型涉及一種含油污水的處理系統，屬于含油污水處理技術領域。

　　背景技術

　　現在大部分油田處理污水的方法仍然是“隔油—混凝—過濾”老三套工藝。在混 凝時，需要的沉淀時間長，有的處理工藝甚至需要120分鐘以上的停留時間。并且， 由于流程波動等原因?qū)е律�產運行中存在著外排污水水質指標波動較大、固體懸浮 物、含油量等部分?jǐn)?shù)據超標、穩定達標率較低的問題。

　　因此，開發一種新的含油污水處理系統是本領域亟待解決的問題之一。

　　實用新型內容

　　為解決上述技術問題，本實用新型的目的在于提供一種含油污水的處理系統，采 用該系統對含油污水進行處理，能夠?qū)崿F(xiàn)快速高效處理，并且能夠很好地實現對于磁 粉的收回。

　　為解決上述技術問題，本實用新型提供了一種含油污水的處理系統，其特征在于， 該含油污水的處理系統包括斜板隔油池、攪拌池、沉降池、氣浮池、過濾器，其中：

　　所述斜板隔油池設有用于輸入含油污水的入口，所述斜板隔油池的出口與所述攪 拌池的入口連接;

　　所述攪拌池的出口與所述沉降池的入口連接;

　　所述沉降池的底部出口用于輸出絮狀沉淀物，所述沉降池的上部出口用于輸出上 清液，其與所述氣浮池的入口連接;

　　所述氣浮池的出口與所述過濾器的入口連接;

　　所述過濾器的出口用于輸出經過處理的含油污水。

　　根據本實用新型的具體實施方案，優選地，該含油污水的處理系統還包括高速剪 切裝置和磁粉分離器，所述高速剪切裝置的入口與所述沉降池的底部出口連接用于輸 入絮狀沉淀物，所述高速剪切裝置的出口與所述磁粉分離器的入口連接，所述磁粉分 離器設有輸出磁粉的出口和輸出沉淀物的出口。

　　根據本實用新型的具體實施方案，優選地，該含油污水的處理系統包括兩個或三 個依次連接的攪拌池。

　　根據本實用新型的具體實施方案，優選地，該含油污水的處理系統包括兩個或三 個依次連接的沉降池。

　　根據本實用新型的具體實施方案，優選地，所述過濾器與該含油污水的處理系統 外部的生化處理系統連接。生化處理系統用于對經過沉降、氣浮、過濾處理之后的含 油污水進行進一步的處理以降低COD，或者進行回注、排放等。該生化處理系統與 過濾器相連接，可以是現有的生化處理系統。

　　根據本實用新型的具體實施方案，優選地，所述磁粉分離器的輸出沉淀物的出口 與該含油污水的處理系統外部的原油生產系統連接。

　　根據本實用新型的具體實施方案，優選地，所述磁粉分離器中設有磁鼓。

　　根據本實用新型的具體實施方案，優選地，所述攪拌池連接有第一固體藥劑添加 裝置。

　　根據本實用新型的具體實施方案，優選地，所述沉降池連接有第二固體藥劑添加 裝置。

　　采用本實用新型提供的含油污水的處理系統進行含油污水的處理時可以按照以 下具體步驟進行：

　　(1)含油污水首先進入斜板隔油池進行斜板隔油處理，去除水中的浮油與部分 細分散油。

　　(2)將經過斜板隔油處理的含油污水注入攪拌池，與絮凝劑(例如黃金1號)、 磁粉混合，進行充分?jǐn)嚢?攪拌可以在幾個攪拌池中進行，可以分為多級攪拌;若一 級攪拌效果不好，可進行二級攪拌、三級攪拌等。

　　(3)經過充分?jǐn)嚢韬蟮暮�油污水注入沉降池進行沉降處理。如果沉降的效果不 理想，可以進行二級沉降、三級沉降等。

　　(4)將絮狀沉淀物與含油污水分離，使其進入磁粉分離裝置。通過高速離心剪 切將絮狀沉淀物打碎，再經過磁粉分離器中的磁鼓的磁性吸引作用，將磁粉從絮體中 分離出來，然后進入磁粉回收器進行回收利用，回收率一般可達到90%以上。分離了 磁粉之后剩下的沉淀物進入現有的原油生產系統，進行再處理。沉降分離得到的上清 液即為經過處理的含油污水，將其注入氣浮池、過濾器進行進一步的氣浮、過濾。經 過氣浮、過濾等處理后的含油污水可以進入到現有的生化處理系統進行再處理，或者 排放、回注，從而完成對于含油污水的處理。

　　上述黃金1號的密度為2g/cm3左右，粒徑為200-400目，以重量百分比計，其主 要成分包括CaO25.6%、SiO216%、Al2O38.95%、SO322.9%、Fe2O31.67%、MgO2.64%、 TiO20.65%、K2O0.33%、MnO0.03%和Na2O0.27%。余量可以是常規的添加料，例 如密度調節劑、吸附劑(例如膨潤土和/或活性炭等)等，但不限于此。該黃金1號 呈粉末狀，灰色，以天然礦物質為主要原料，對自然環境沒有危害。通過采用本實用 新型所提供的含油污水的處理系統能夠更好地發揮黃金1號中的天然礦物質的多孔 質、高吸著性等特性，實現急速凝結、沉淀，很容易地就可以將清水和非水溶性污染 物分離，獲得良好的混凝效果。

　　通過采用本實用新型提供的含油污水的處理系統對含油污水(尤其是油田含油污 水)進行處理，可以實現對于含油污水的高效處理，并且，還可以實現對于磁粉的高 效回收利用。
