申請日2013.12.18
公開(公告)日2014.07.23
IPC分類號B01D29/03; C02F3/00; C02F3/30
摘要
本實用新型公開了一種污水脫氮高效出水攔截裝置及反應池，屬于污水處理領域。該裝置包括：折板、斜板、帶攔網的出水板和氣洗裝置;其中，折板、斜板和帶攔網的出水板順次間隔排列設置;折板豎直設置，折板下端向遠離斜板的方向折彎;斜板向遠離折板的方向傾斜;帶攔網的出水板與斜板平行，其底端設有弧形的池體連接部;氣洗裝置的出氣管設置在帶攔網的出水板下方，出氣管對應于帶攔網的出水板的攔網位置。該裝置通過順次間隔排列折板、斜板和帶攔網的出水板，及與氣洗裝置配合，形成一種結構簡單、維護簡便，不易堵塞的高效出水攔截裝置，適合包埋載體生物的攔截，提高城鎮生活污水處理廠污水處理效率和處理效果。
權利要求書
1.一種污水脫氮高效出水攔截裝置，其特征在于，包括：
折板、斜板、帶攔網的出水板和氣洗裝置;其中，
所述折板、斜板和帶攔網的出水板順次間隔排列設置;
所述折板豎直設置，折板下端向遠離所述斜板的方向折彎;
所述斜板向遠離所述折板的方向傾斜;
所述帶攔網的出水板與所述斜板平行，其底端設有弧形的池體連接部;
所述氣洗裝置的出氣管設置在所述帶攔網的出水板下方，出氣管對應于所述帶攔網的 出水板的攔網位置。
2.如權利要求1所述的裝置，其特征在于，所述折板下端的折彎部分與水平面之間的 夾角為45度。
3.如權利要求1或2所述的裝置，其特征在于，所述斜板與水平面之間的夾角不小于 60度。
4.如權利要求1或2所述的裝置，其特征在于，所述帶攔網的出水板的攔網為孔徑小 于所攔截填料尺寸的孔狀網。
5.一種污水脫氮反應池，其特征在于，包括：
池體和權利要求1至4任一項所述的出水攔截裝置;
所述出水攔截裝置設置在所述池體內，設置所述池體的出水口上，攔截住所述出水口。
6.如權利要求5所述的污水脫氮反應池，其特征在于，所述出水攔截裝置的上端高出 所述池體的水面。
說明書
污水脫氮高效出水攔截裝置及反應池
技術領域
本實用新型涉及污水處理設備領域，特別是涉及一種污水脫氮高效出水攔截裝置及反應池。
背景技術
目前我國城鎮污水處理廠大都采用的活性污泥法A/O或A2/O生物處理工藝。活性污泥法與其它工藝相比具有投資費用少、運行費用低、系統結構簡單、適應性強、運行穩定等優點，但隨著國家污水排放標準的不斷提高，對污水中氮、磷等污染物質的排放要求也相應提高。
為了達到良好的脫氮除磷效果，大都采用投加填料或載體的方式，以提高反應池內的生物量，減少池容，在不擴大池容的條件下實現污水的達標排放。投加填料和載體的工藝雖能保證處理效果，但相應的也出現了一系列的問題，如何實現高效出水攔截便是其中一項主要難點。
目前對于類似產品懸浮填料技術在應用過程中則采用孔徑小于填料尺寸的攔網，或采用帶孔眼的平板，此技術對于尺寸較大的懸浮填料而言，可以達到截留的目的，但對于尺寸只有3mm的包埋載體而言，孔眼相對更小，容易堵塞，造成出水不暢，故單獨采用孔徑小于3mm攔網作為攔截裝置截留載體是不可行的。
實用新型內容
本實用新型要解決的技術問題是提供一種污水脫氮高效出水攔截裝置及反應池，能有效攔截3mm左右的包埋載體并保證反應池出水的順暢，從而解決現有孔徑小于3mm攔網攔截3mm左右的包埋載體存在出水不暢的問題。
為解決上述技術問題，本實用新型提供一種污水脫氮高效出水攔截裝置，包括：
折板、斜板、帶攔網的出水板和氣洗裝置;其中，
所述折板、斜板和帶攔網的出水板順次間隔排列設置;
所述折板豎直設置，折板下端向遠離所述斜板的方向折彎;
所述斜板向遠離所述折板的方向傾斜;
所述帶攔網的出水板與所述斜板平行，其底端設有弧形的池體連接部;
所述氣洗裝置的出氣管設置在所述帶攔網的出水板下方，出氣管對應于所述帶攔網的出水板的攔網位置。

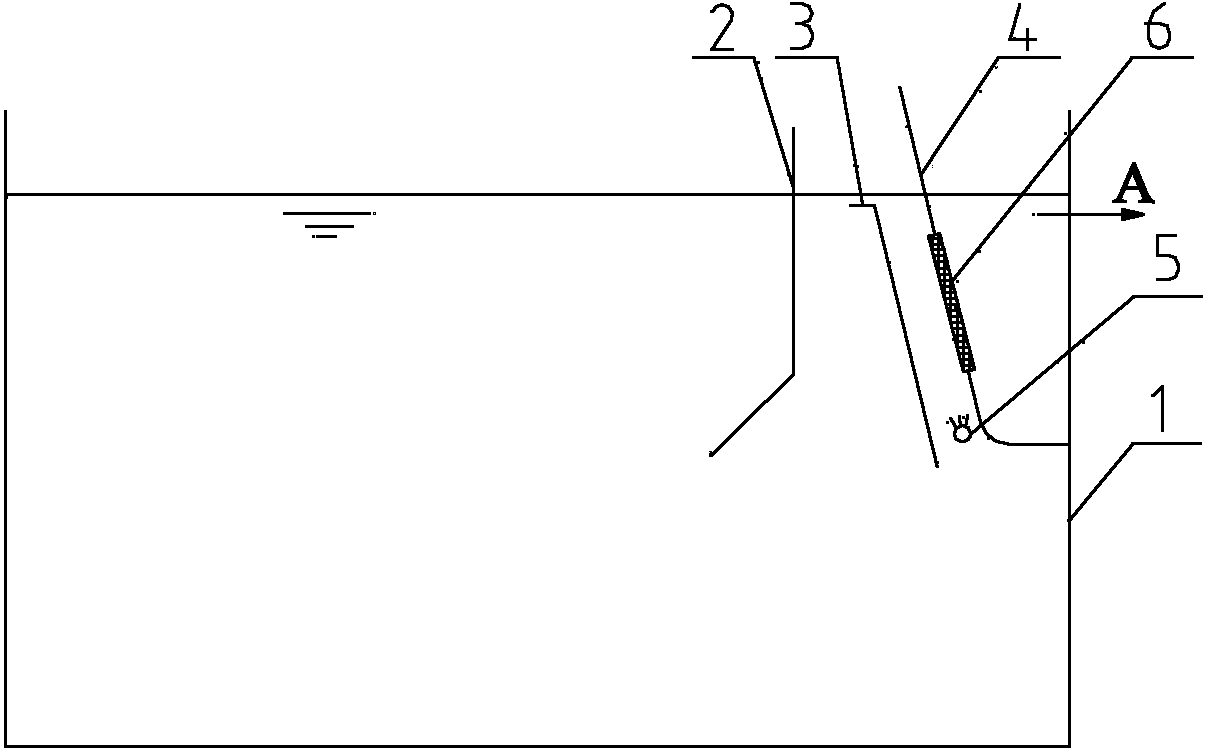

本實用新型實施例還提供一種污水脫氮反應池，包括：
池體和本實用新型的出水攔截裝置;
所述出水攔截裝置設置在所述池體內，設置所述池體的出水口上，攔截住所述出水口。
本實用新型的有益效果為：通過將折板、斜板和帶攔網的出水板順次間隔排列設置，并將氣洗裝置的出氣管設置在所述帶攔網的出水板下方，出氣管對應于所述帶攔網的出水板的攔網位置，形成一種結構簡單、維護簡便的出水攔截裝置，由于折板、斜板的導流與氣洗裝置的出氣管對載體及攔網的強力氣體沖刷配合，保證了帶攔網的出水板不會堵塞，達到攔截填料與順暢出水的目的，更適合包埋載體生物填料的攔截，提高了城鎮生活污水處理廠污水處理效率和處理效果。
