申請日2014.09.02

　　公開(公告)日2014.12.31

　　IPC分類號C02F3/32

　　摘要

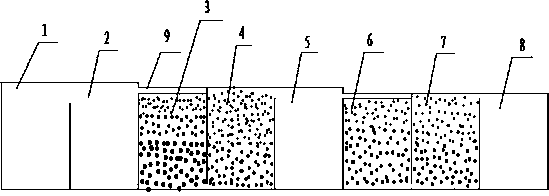

　　本實用新型公開了一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與A/O預處理池(2)連通，A/O預處理池(2)通過布水管(9)與一級垂直流人工濕地下行池(3)連通，一級垂直流人工濕地上行池(4)一端底部與一級垂直流人工濕地下行池(3)連通，另一端通過上部的出水管(10)與儲水池(5)相連通，儲水池(5)通過布水管(9)與二級垂直流人工濕地下行池(6)連通，二級垂直流人工濕地上行池(7)一端底部與二級垂直流人工濕地下行池(6)連通，另一端上部與集水池(8)相連，各人工濕地池中均種植凈化植物。

　　權利要求書

　　1.一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與A/O預處理池(2)連通，A/O預處理池(2)通過布水管(9)與一級垂直流人工濕地下行池(3)連通，一級垂直流人工濕地上行池(4)一端底部與一級垂直流人工濕地下行池(3)連通，另一端通過上部的出水管(10)與儲水池(5)相連通，儲水池(5)通過布水管(9)與二級垂直流人工濕地下行池(6)連通，二級垂直流人工濕地上行池(7)一端底部與二級垂直流人工濕地下行池(6)連通，另一端上部與集水池(8)相連，各人工濕地池中均種植凈化植物。

　　2.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)中20㎜的粗格柵設置于進水端，5㎜的細格柵設置于出水端。

　　3.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(3)和一級垂直流人工濕地上行池(4)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　4.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：二級垂直流人工濕地上行池(7)和二級垂直流人工濕地下行池(6)中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　5.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(3)和一級垂直流人工濕地上行池(4)種植的凈化植物為蘆竹、風車草、再力花、香蒲、菩提子或莎草。

　　6.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：二級垂直流人工濕地上行池(7)和二級垂直流人工濕地下行池(6)種植的凈化植物為蘆竹、香蒲、風車草、菩提子或者千屈菜。

　　7.根據權利要求1所述的一種處理化工制藥廢水的復合流人工濕地結構，其特征在于：儲水池(5)種植的凈化植物為睡蓮、水蔥或大型藻類。

　　說明書

　　一種處理化工制藥廢水的復合流人工濕地結構

　　技術領域

　　本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。

　　背景技術

　　人工濕地最重要的特性是兼有類似傳統二級處理過程中的分解作用。人工濕地通常能使污染物更進一步分解，大部分的工作由微生物(藻類、菌類、原生動物、細菌)所完成，而濕地正是能維持復雜豐富的微生物族群所需的良好環境，其處理效果受進水水質及水量波動影響不大。濕地生態需要以較大的面積形成一個具有自我維持能力的系統，并且以生態的多樣性去支持更多種微生物族群。另外，復合垂直流人工濕地是具有下行流-上行流復合水流方式的垂直流人工濕地，它結合了垂直流型人工濕地促進硝化作用的需氧過程與潛流型人工濕地促進反硝化厭氧過程的優勢，被認為是目前污水處理效率最高的人工濕地類型，從而近幾年得到了廣泛的應用。

　　發明內容

　　本實用新型要解決的技術問題是：提供一種處理化工制藥廢水的復合流人工濕地結構，已解決化工制藥廢水對環境的污染的問題。

　　本實用新型的技術方案是：一種處理化工制藥廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與A/O預處理池連通，A/O預處理池通過布水管與一級垂直流人工濕地下行池連通，一級垂直流人工濕地上行池一端底部與一級垂直流人工濕地下行池連通，另一端通過上部的出水管與儲水池相連通，儲水池通過布水管與二級垂直流人工濕地下行池連通，二級垂直流人工濕地上行池一端底部與二級垂直流人工濕地下行池連通，另一端上部與集水池相連，各人工濕地池中均種植凈化植物。

　　人工格柵池中20㎜的粗格柵設置于進水端，5㎜的細格柵設置于出水端。

　　一級垂直流人工濕地下行池和一級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　二級垂直流人工濕地上行池和二級垂直流人工濕地下行池中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　一級垂直流人工濕地下行池和一級垂直流人工濕地上行池種植的凈化植物為蘆竹、風車草、再力花、香蒲、菩提子或莎草。

　　二級垂直流人工濕地上行池和二級垂直流人工濕地下行池種植的凈化植物為蘆竹、香蒲、風車草、菩提子或者千屈菜。

　　儲水池種植的凈化植物為睡蓮、水蔥或大型藻類。

　　本實用新型的有益效果：一級下行、上行的主要作用：主要處置COD、BOD等，以降低二級潛流人工濕地的處理負荷;二級下行、上行的主要作用：主要處置N、P等元素等。為保證濕地系統布水均勻，各分塊濕地設有獨立的布水系統，采用階梯式布水方式。
