申請日2014.11.10

　　公開(公告)日2015.01.28

　　IPC分類號E02F5/30; E02F3/88

　　摘要

　　本發明公開了一種水體污泥抽取裝置，包括浮體、承載平臺和污泥清理機構，所述的承載平臺設置于浮體上，通過在水上運動改變其在水上的位置，因而能夠?qū)ο鄳?yīng)水面所對應的水底污泥進行抽取，在抽取污泥時，通過螺旋套管的轉動以實現抽取管道的伸長和縮短，在伸長和縮短的過程中帶動安裝有鉸刀的刀架上下運動，調整到合適的位置后，污泥抽取結構的轉子泵開始工作，同時，轉軸在第一電機的帶動下轉動，使鉸刀旋轉以破碎沉淀較久有一定板結現象的污泥，能夠使抽取管道順利地抽取軟化破碎的污泥，由此可見，本發明能夠通過在水面的運動徹底地清理整個水體的污泥，且清理效率高。

　　權利要求書

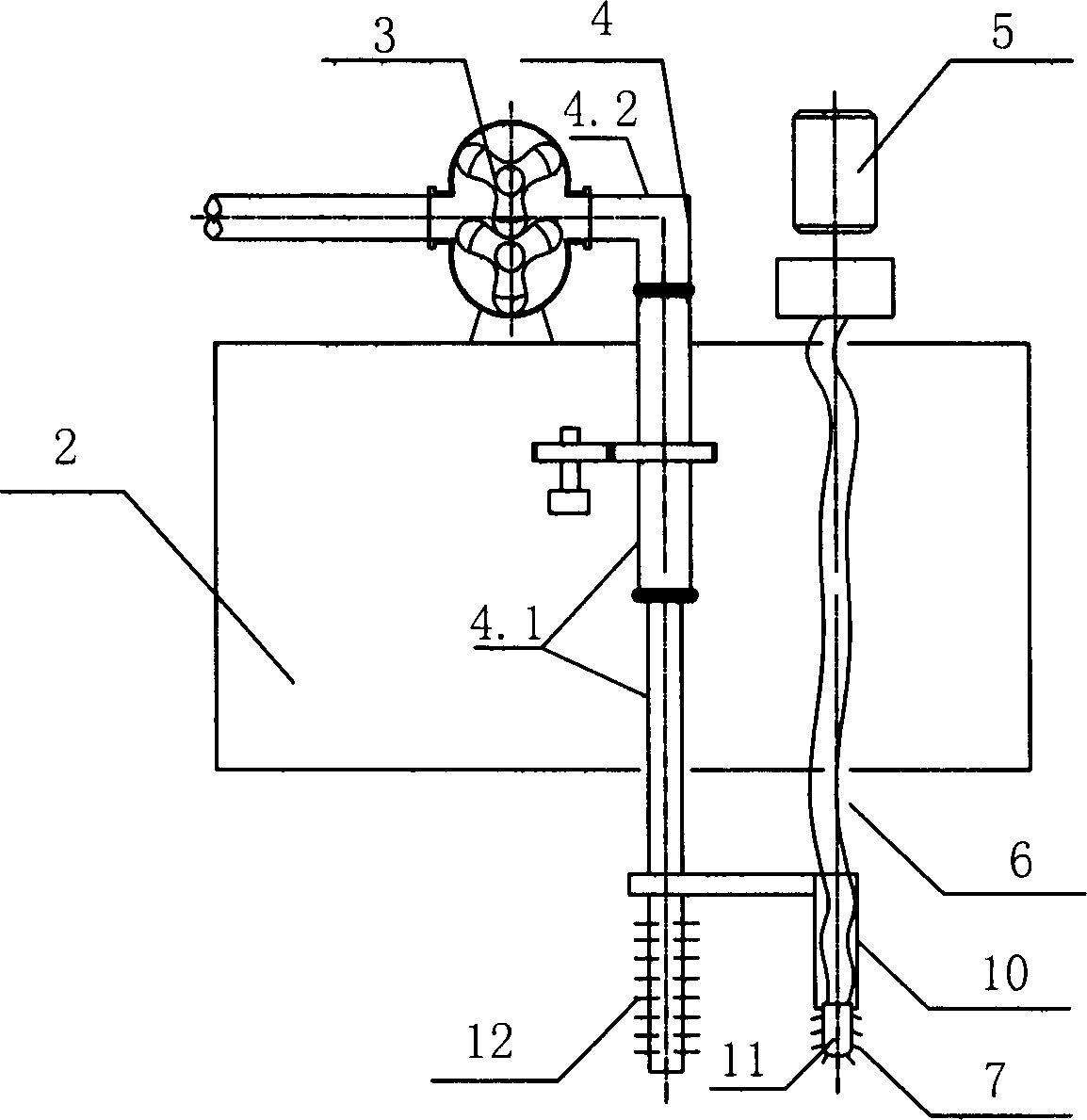

　　1.一種水體污泥抽取裝置，其特征在于：包括浮體(1)、承載平臺(2)和污泥清理 機構，所述的承載平臺(2)設置于浮體(1)上，所述的污泥清理機構安裝在承載平臺(2) 上，污泥清理機構包括污泥抽取結構和污泥破碎結構;

　　所述的污泥抽取結構包括轉子泵(3)，所述的轉子泵(3)上連接有用于抽取污泥的 抽取管道(4)，所述的抽取管道(4)包括多級螺旋套管(4.1)，通過多級螺旋套管(4.1) 的轉動以實現抽取管道(4)的伸長和縮短;

　　所述的污泥破碎結構包括第一電機(5)、轉軸(6)以及鉸刀(7)，所述的轉軸(6) 為軟軸，軟軸末端設有用于固定軟軸的套筒(10)，并在軟軸末端設有用于安裝鉸刀(7) 的刀架(11)，所述的刀架(11)上安裝鉸刀(7)，所述的套筒(10)連接在所述多級螺旋 套管(4.1)上。

　　2.根據權利要求1所述的水體污泥抽取裝置，其特征在于：所述的水體污泥抽取裝 置還包括帶動浮體(1)運動的一對牽引機構(8)，所述的一對牽引機構(8)分設于浮體 (1)的兩側，牽引機構包括第二電機(8.1)、卷筒(8.2)和拉繩(8.3)，所述的第二電機 (8.1)的輸出軸與卷筒(8.2)連接并帶動卷筒(8.2)轉動，所述的拉繩(8.3)的一端連 接在浮體(1)上，另一端卷設在卷筒(8.2)上。

　　3.根據權利要求1或2所述的水體污泥抽取裝置，其特征在于：水體污泥抽取裝置 設有與牽引機構(8)一一對應的導軌(9)，所述的浮體(1)和牽引機構(8)可在導軌 (9)上滑動以實現前后運動。

　　4.根據權利要求1所述的水體污泥抽取裝置，其特征在于：所述的抽取管道4還包 括過渡管道4.2，所述的過渡管道4.2包括相互連接的橫向段和縱向段，所述的多級螺旋套 管4.1套接于縱向段上。

　　5.根據權利要求1或2或4所述的水體污泥抽取裝置，其特征在于：所述的抽取管 道(4)的末端為剛性硬管，并在末端管壁設有多個吸入小孔(12)，所述的多個吸入小孔 (12)總面積大于抽取管道(4)的橫截面積。

　　說明書

　　水體污泥抽取裝置

　　技術領域

　　本發明涉及污水污泥處理領域，具體地說是一種水體污泥抽取裝置。

　　背景技術

　　隨著我國城市污水處理力度和污水處理設施建設的加快，城市污水處理率不斷提高， 污泥量大幅增加，污泥的處理也將是城市發展的一大挑戰。通常我們所指的污泥處理是指 將含水率較高的污泥(也指帶有大量污泥的污水)經脫水、烘干等工序進行處理�，F(xiàn)有技 術中，通常將污泥污水集中于污泥污水處理廠，通過污泥處理設備進行處理，以污水處理 廠為例，截至2013年3月底，全國設市城市、縣累計建成城鎮污水處理廠3451座，污水 處理能力約1.45億立方米/日，年產生含水量80%的污泥3500多萬噸。

　　考慮到小城鎮污水廠的數量、場地分散、處理規模小、產泥量少，污水廠采用大城市 污水廠處理流程分別設置污泥處理設施將會造成工程費用及運行費用過高。采用移動式污 泥處理設備可以用于解決上述問題，即將移動式污泥處理設備移至污泥污水現場，抽取污 水中的污泥，進行脫水、烘干等工序處理。

　　但是，移動式污泥處理設備的適用場合有限，尤其難以適應水體污泥的抽取，以池塘 或河道為例，清理池塘或河道底部的污泥需要采用動力裝置從水體中抽取，由于移動式污 泥處理設備位于地面上，抽取污泥時，往往是將抽取管道放在池塘的某一位置，因此往往 只能對某一局部地進行污泥的的抽取，抽取另一局部污泥候還需要移動抽取管道的位置以 進一步抽取水體下的污泥，即便如此，由于難以將抽取管道置于水體中間位置，因此，現 有技術的移動式污泥處理設備難以對池塘或河道中間底部的污泥進行清理。

　　由此可見，現有技術的移動式污泥處理設備在清理水體污泥時，存在抽取效率低，難 以對水體中間底部的污泥進行清理，因此無法滿足使用需求，適用范圍小。

　　發明內容

　　有鑒于此，本發明提供了一種水體污泥抽取裝置，以解決現有技術存在的抽取效率低、 難以完成水底污泥之徹底清理的技術問題。

　　本發明的技術解決方案是，提供一種以下結構的水體污泥抽取裝置，包括浮體、承載 平臺和污泥清理機構，所述的承載平臺設置于浮體上，所述的污泥清理機構安裝在承載平 臺上，污泥清理機構包括污泥抽取結構和污泥破碎結構;

　　所述的污泥抽取結構包括轉子泵，所述的轉子泵上連接有用于抽取污泥的抽取管道， 所述的抽取管道包括多級螺旋套管，通過螺旋套管的轉動以實現抽取管道的伸長和縮短;

　　所述的污泥破碎結構包括第一電機、轉軸以及鉸刀，所述的轉軸為軟軸，軟軸末端設 有用于固定軟軸的套筒，并在軟軸末端設有用于安裝鉸刀的刀架，所述的刀架上安裝鉸刀， 所述的套筒連接在所述多級螺旋套管上。

　　采用以上結構，本發明與現有技術相比，具有以下優點：采用本發明，能夠浮動于水 體之上，通過在水上運動改變其在水上的位置，因而能夠?qū)ο鄳?yīng)水面所對應的水底污泥進 行抽取，在抽取污泥時，通過螺旋套管的轉動以實現抽取管道的伸長和縮短，在伸長和縮 短的過程中帶動安裝有鉸刀的刀架上下運動，調整到合適的位置后，污泥抽取結構的轉子 泵開始工作，同時，轉軸在第一電機的帶動下轉動，使鉸刀旋轉以破碎沉淀較久有一定板 結現象的污泥，能夠使抽取管道順利地抽取軟化破碎的污泥，由此可見，本發明能夠通過 在水面的運動徹底地清理整個水體的污泥，且清理效率高。

　　作為優選，所述的水體污泥抽取裝置還包括帶動浮體運動的一對牽引機構，所述的一 對牽引機構分設于浮體的兩側，牽引機構包括第二電機、卷筒和拉繩，所述的第二電機的 輸出軸與卷筒連接并帶動卷筒轉動，所述的拉繩的一端連接在浮體上，另一端卷設在卷筒 上。采用該優選設計，在牽引機構的帶動下，整個水體污泥清理裝置可以向兩側運動，以 改變浮體在水面上的位置，從而實現對水體不同位置的污泥清理。

　　作為優選，水體污泥抽取裝置設有與牽引機構一一對應的導軌，所述的浮體和牽引機 構可在導軌上滑動以實現前后運動。向左右兩側運動以改變浮體位置雖然能夠解決部分技 術問題，但由于無法實現前后運動，則在每清理完左右方向的污泥后，需要搬動整個裝置 以實現前后位置改變以進一步清理污泥，而本設計則能夠通過在導軌上滑動來實現前后位 置的改變。

　　作為優選，所述的抽取管道還包括過渡管道，所述的過渡管道包括相互連接的橫向段 和縱向段，所述的多級螺旋套管套接于縱向段上。采用過渡管道便于安裝多級螺旋套管， 并以便其轉動。

　　作為優選，所述的抽取管道的末端為剛性硬管，并在末端管壁設有多個吸入小孔，所 述的多個吸入小孔總面積大于抽取管道的橫截面積。采用吸入小孔可將大塊雜質顆粒過 濾，以保障轉子泵的順利工作。
