申請日2014.09.02

　　公開(公告)日2014.12.31

　　IPC分類號C02F9/14

　　摘要

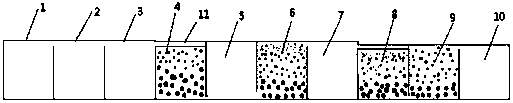

　　本實用新型公開了一種處理煤礦廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與1#調節池(2)連通，后1#調節池(2)依次與沉淀池(3)、一級垂直流人工濕地下行池(4)、2#調節池(5)、一級垂直流人工濕地上行池(6)、3#調節池(7)、二級垂直流人工濕地下行池(8)、二級垂直流人工濕地上行池(9)和集水池(10)連通，各人工濕地均種植有凈化植物。

　　權利要求書

　　1.一種處理煤礦廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與1#調節池(2)連通，后1#調節池(2)依次與沉淀池(3)、一級垂直流人工濕地下行池(4)、2#調節池(5)、一級垂直流人工濕地上行池(6)、3#調節池(7)、二級垂直流人工濕地下行池(8)、二級垂直流人工濕地上行池(9)和集水池(10)連通，各人工濕地均種植有凈化植物。

　　2.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：二級垂直流人工濕地下行池(8)和二級垂直流人工濕地上行池(9)相鄰且底部相通。

　　3.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(4)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　4.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地上行池(6)、二級垂直流人工濕地下行池(8)和二級垂直流人工濕地上行池(9)中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　5.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：布水管(11)位于一級垂直流人工濕地下行池(4)和二級垂直流人工濕地下行池(8)的上半部。

　　6.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)包含20㎜的粗格柵和5㎜的細格柵。

　　7.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：垂直流人工濕地各池種植的凈化植物為菖蒲、李氏草、燈芯草、菩提子或者香蒲。

　　8.根據權利要求1所述的一種處理煤礦廢水的復合流人工濕地結構，其特征在于：沉淀池(3)和集水池(10)中凈化植物為睡蓮、水蔥或大型藻類。

　　說明書

　　一種處理煤礦廢水的復合流人工濕地結構

　　技術領域

　　本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。

　　背景技術

　　水是人類生命之源，也是人類從事生產最基本的自然資源，在人類社會可持續發展中起著決定性作用。2009 年3 月，聯合國《世界水資源開發報告》指出，隨著社會經濟發展、人口的劇增以及水資源的浪費和污染，水資源的短缺已經成為當今人類面臨的最嚴峻的挑戰之一。我國煤礦眾多、生產點分散，煤炭開采對礦區乃至整個區域性環境和生態破壞是十分嚴重的。采煤將寶貴的地下水資源變成酸性廢水排出，排出的酸性廢水又再次污染潔凈的地表水和地下水資源及土地資源，危害農作物、水生生物和人體健康。國內外關于酸性煤礦廢水處理方法多采用建立污水處理廠，利用物理、化學、生物化學方法處理。利用污水處理廠處理酸性煤礦廢水主要是基礎工程和設備投資大，運行費用高，耗能大，處理量小，企業很難負擔，尤其是那些分散的鄉鎮煤礦是很難做到的。

　　發明內容

　　本實用新型要解決的技術問題是：提供一種處理煤礦廢水的復合流人工濕地結構，可以解決煤礦廢水對環境的污染的問題。

　　本實用新型的技術方案是：一種處理煤礦廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與1#調節池連通，后1#調節池依次與沉淀池、一級垂直流人工濕地下行池、2#調節池、一級垂直流人工濕地上行池、3#調節池、二級垂直流人工濕地下行池、二級垂直流人工濕地上行池和集水池連通，各人工濕地均種植有凈化植物。

　　二級垂直流人工濕地下行池和二級垂直流人工濕地上行池相鄰且底部相通。

　　一級垂直流人工濕地下行池中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　一級垂直流人工濕地上行池、二級垂直流人工濕地下行池和二級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　布水管位于一級垂直流人工濕地下行池和二級垂直流人工濕地下行池的上半部。

　　人工格柵池包含20㎜的粗格柵和5㎜的細格柵。

　　垂直流人工濕地各池種植的凈化植物為菖蒲、李氏草、燈芯草、菩提子或者香蒲。

　　沉淀池和集水池中凈化植物為睡蓮、水蔥或大型藻類。

　　本實用新型的有益效果：

　　調節池中加入絮凝劑后會形成大量絮凝體，以降低SS含量，提高SS處理效率;

　　一級下行、上行的主要作用：主要處置COD、溶解性固體、總鐵等，以降低二級潛流人工濕地的處理負荷;

　　二級下行、上行的主要作用：主要處置N、P、鎘、氯化物等;

　　為保證濕地系統布水均勻，各分塊濕地設有獨立的布水系統，采用階梯式布水方式。
