申請日2014.01.21

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種鄉村污水處理器，包括殼體、進水管和布水管，所述殼體內設置有盛裝有生化填料的生化區、位于生化區上方的沉淀區和位于沉淀區上方的清水區，所述布水管設置在生化區底部，所述進水管的一端伸入殼體并與布水管相連通，所述沉淀區內設置有多個沉淀斜管，所述清水區內設置有集水圍堰，所述殼體上設置有用于將集水圍堰內的清水輸出的排水管，所述生化區的底部設置有潛水曝氣機，所述潛水曝氣機上連接有進空氣管，所述進空氣管向上延伸并伸出殼體上端的上蓋。該鄉村污水處理器的污水處理效率高，并且結構簡單，集成化程度高。適用于中小規模、分散化的農村污水治理場合。

 　　權利要求書

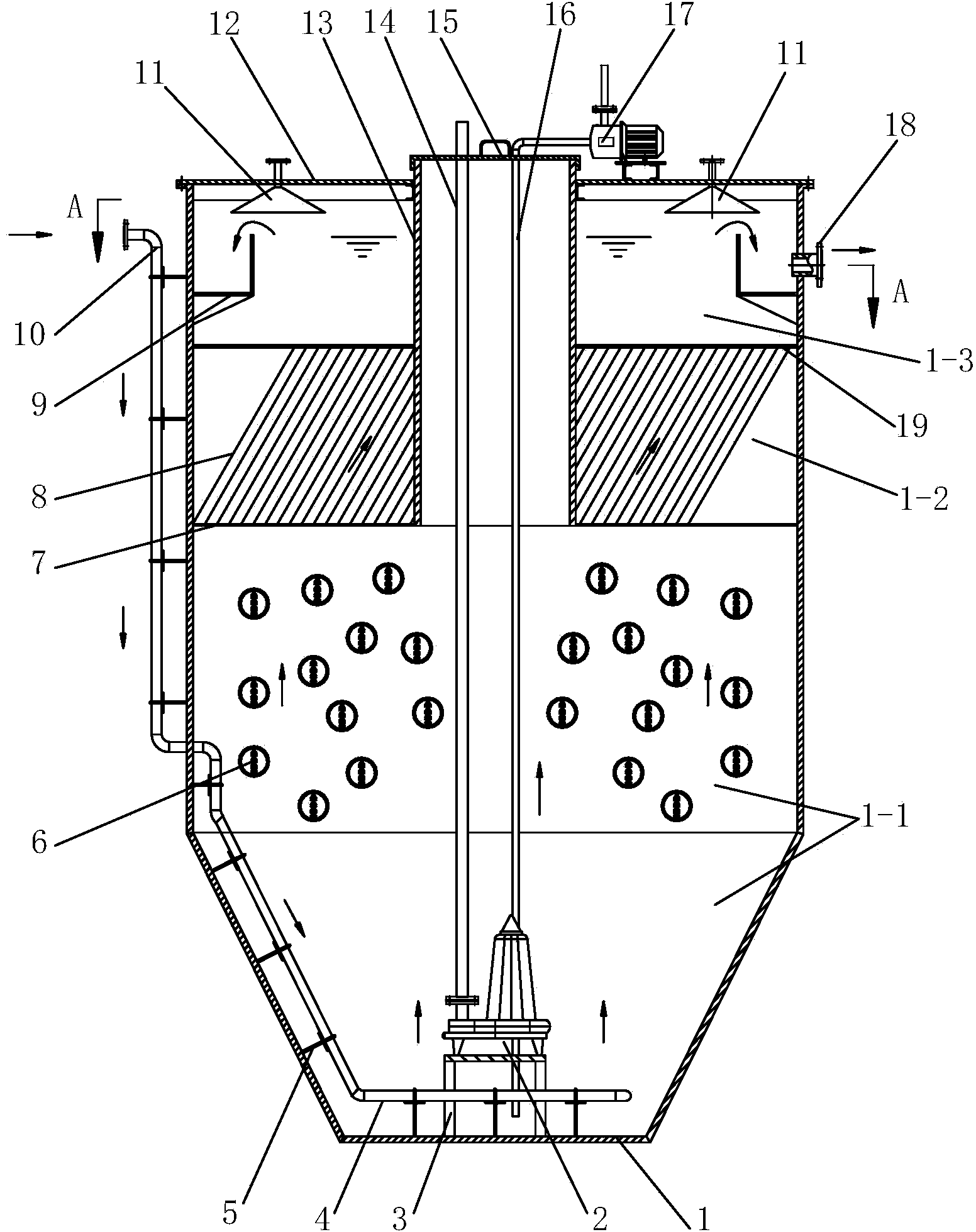

　　1.鄉村污水處理器，其特征在于：包括殼體(1)、進水管(10)和 布水管(4)，所述殼體(1)內設置有盛裝有生化填料(6)的生化區(1-1)、 位于生化區(1-1)上方的沉淀區(1-2)和位于沉淀區(1-2)上方的清水 區(1-3)，所述布水管(4)設置在生化區(1-1)底部，所述進水管(10) 的一端伸入殼體(1)并與布水管(4)相連通，所述沉淀區(1-2)內設置有 多個沉淀斜管(8)，所述清水區(1-3)內設置有集水圍堰(9)，所述殼體 (1)上設置有用于將集水圍堰(9)內的清水輸出的排水管(18)，所述生 化區(1-1)的底部設置有潛水曝氣機(2)，所述潛水曝氣機(2)上連接有 進空氣管(14)，所述進空氣管(14)向上延伸并伸出殼體(1)上端的上蓋 (12)。

　　2.根據權利要求1所述的鄉村污水處理器，其特征在于：所述上蓋 (12)上安裝有用于將生化區(1-1)內微生物降解時產生的氣體收集并排 入大氣的廢氣收集斗(11)。

　　3.根據權利要求1所述的鄉村污水處理器，其特征在于：所述上蓋 (12)上安裝有污泥自吸泵(17)，所述污泥自吸泵(17)上連接有污泥管 (16)，所述污泥管(16)的下端伸入殼體(1)并延伸至生化區(1-1)下 方的污泥區(1-4)。

　　4.根據權利要求1所述的鄉村污水處理器，其特征在于：所述沉淀 區(1-2)與生化區(1-1)之間設置有下斜管支架(7)，所述沉淀區(1-2) 與清水區(1-3)之間設置有上斜管支架(19)，所述沉淀斜管(8)的下 端與下斜管支架(7)連接，所述沉淀斜管(8)的上端與上斜管支架(19) 連接。

　　5.根據權利要求4所述的鄉村污水處理器，其特征在于：包括設備 安裝筒(13)，所述設備安裝筒(13)的下端穿入上蓋(12)并與下斜管支 架(7)相連接，所述設備安裝筒(13)的上端設置有安裝筒蓋板(15)。

　　6.根據權利要求1所述的鄉村污水處理器，其特征在于：所述布水 管(4)水平布設在生化區(1-1)底部，所述布水管(4)上開設有多個布 水小孔。

　　7.根據權利要求1所述的鄉村污水處理器，其特征在于：所述生化 區(1-1)內設置有用于盛裝生化填料(6)的不銹鋼網。

　　8.根據權利要求1所述的鄉村污水處理器，其特征在于：所述進水 管(10)和布水管(4)均通過管路支架(5)與殼體(1)連接。

　　說明書

　　鄉村污水處理器

　　技術領域

　　本實用新型涉及一種污水處理器，特別是涉及一種鄉村污水處理器。

　　背景技術

　　隨著鄉村城鎮化進程的加快，村鎮人口不斷集中，鄉鎮企業迅速發展， 城鎮污水排放量也不斷增加。然而由于過去“重建設，輕環�！钡呐f觀念， 城鎮基礎設施建設遠遠落后于城鎮建設的發展，缺乏必要的污水收集系統 和污水處理設施，污水無序亂流，不僅直接污染了小城鎮自身生態環境， 而且造成了河湖水體的嚴重污染，已成為區域性水環境的重要污染源，對 小城鎮飲用水安全和居民生存環境構成嚴重威脅，制約了經濟發展及城鎮 可持續發展。

　　實用新型內容

　　本實用新型的目的在于克服上述現有技術中的不足，提供一種鄉村污 水處理器。該鄉村污水處理器的污水處理效率高，并且結構簡單，集成化 程度高。

　　為實現上述目的，本實用新型采用的技術方案是：鄉村污水處理器， 其特征在于：包括殼體、進水管和布水管，所述殼體內設置有盛裝有生化填 料的生化區、位于生化區上方的沉淀區和位于沉淀區上方的清水區，所述布 水管設置在生化區底部，所述進水管的一端伸入殼體并與布水管相連通，所 述沉淀區內設置有多個沉淀斜管，所述清水區內設置有集水圍堰，所述殼體 上設置有用于將集水圍堰內的清水輸出的排水管，所述生化區的底部設置有 潛水曝氣機，所述潛水曝氣機上連接有進空氣管，所述進空氣管向上延伸并 伸出殼體上端的上蓋。

　　上述的鄉村污水處理器，其特征在于：所述上蓋上安裝有用于將生化 區內微生物降解時產生的氣體收集并排入大氣的廢氣收集斗。

　　上述的鄉村污水處理器，其特征在于：所述上蓋上安裝有污泥自吸泵， 所述污泥自吸泵上連接有污泥管，所述污泥管的下端伸入殼體并延伸至生化 區下方的污泥區。

　　上述的鄉村污水處理器，其特征在于：所述沉淀區與生化區之間設置 有下斜管支架，所述沉淀區與清水區之間設置有上斜管支架，所述沉淀斜 管的下端與下斜管支架連接，所述沉淀斜管的上端與上斜管支架連接。

　　上述的鄉村污水處理器，其特征在于：包括設備安裝筒，所述設備安 裝筒的下端穿入上蓋并與下斜管支架相連接，所述設備安裝筒的上端設置有 安裝筒蓋板。

　　上述的鄉村污水處理器，其特征在于：所述布水管水平布設在生化區 底部，所述布水管上開設有多個布水小孔。

　　上述的鄉村污水處理器，其特征在于：所述生化區內設置有用于盛裝 生化填料的不銹鋼網。

　　上述的鄉村污水處理器，其特征在于：所述進水管和布水管均通過管 路支架與殼體連接。

　　本實用新型與現有技術相比具有以下優點：

　　1、本實用新型的結構簡單，設計新穎合理。

　　2、本實用新型通過采用潛水曝氣機，不但可以提供強勁的推流水流， 使氧、污水和生物填料三者之間產生湍流，而且還提供微氣泡進行曝氣， 提高了氧的利用效率，取代了傳統的回轉鼓風機或羅茨風機，無噪聲污染 問題。

　　3、本實用新型檢修管理比較方便，生化填料用不銹鋼網密封于生化 區內，不會隨水流流出，更換時只需將不銹鋼網拿出直接清掏即可;并且 潛水曝氣器安裝于殼體底部，檢修時直接拉出即可。

　　4、本實用新型的實現成本低，使用效果好，便于推廣使用。

　　綜上所述，本實用新型結構簡單，設計新穎合理，工作可靠性高，污 水處理效率高，集成化程度高，適用于中小規模、分散化的農村污水治理 場合。
