申請日2014.01.21

　　公開(公告)日2014.07.23

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種化工污水的化學需氧量降解裝置，包括豎向的圓柱體形罐體和聚泥腔，罐體上端的側面設有進污水管和溢流管，罐體的下端設有供氣管和出水管，罐體內設有圓環形的第一濾料格柵和第二濾料格柵;第一濾料格柵內部、第一濾料格柵與第二濾料格柵之間、第二濾料格柵與罐體之間設有噴洗管，噴洗管的下端與噴洗進水管連通，聚泥腔內設有噴洗球頭;聚泥腔上端的供氣管上設有曝氣裝置。本實用新型能夠高效分解化工污水中的有機物，有效降低污水的化學需氧量，并且在工作時能夠?qū)υO(shè)備內壁和催化劑載體進行高效的沖洗，去除設備內淤積的污泥以保證設備和催化劑的高效工作。

 　　權利要求書

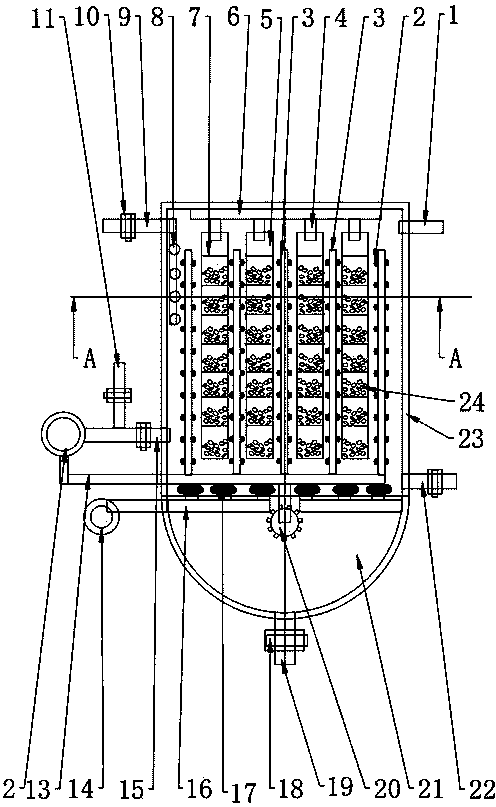

　　1. 化工污水的化學需氧量降解裝置，包括豎向的圓柱體形罐體和罐體下端的聚泥腔，罐體上端的側面設有進污水管和溢流管，罐體的下端設有供氣管和出水管，其特征在于，罐體內設有圓環形的第一濾料格柵和第二濾料格柵，第一濾料格柵設置于第二濾料格柵內部，第一濾料格柵和第二濾料格柵的軸線與罐體的軸線重合;第一濾料格柵內部、第一濾料格柵與第二濾料格柵之間、第二濾料格柵與罐體之間設有豎向設置的噴洗管，噴洗管的下端與噴洗進水管連通，聚泥腔的中部設有與噴洗進水管連通的噴洗球頭;聚泥腔上端的供氣管上設有曝氣裝置，聚泥腔外側的供氣管上設有氣泵。

　　2.如權利要求1所述的化工污水的化學需氧量降解裝置，其特征在于，噴洗進水管上端的罐體上設有循環出水管，循環出水管遠離罐體的端部與循環泵進水口連通，循環泵出水口與噴洗進水管連通;循環出水管中部通過三通管與清洗進水管連通;清洗進水管和循環出水管上設有電磁閥。

　　3.如權利要求2所述的化工污水的化學需氧量降解裝置，其特征在于，第一濾料格柵和第二濾料格柵內設有用于放置催化劑載體的隔間;第一濾料格柵和第二濾料格柵通過掛鉤與罐體上端的格柵固定盤連接。

　　4.如權利要求3所述的化工污水的化學需氧量降解裝置，其特征在于，進污水管設置于罐體的左上端，出水口設置于罐體的右下端;進污水管與出水口上均設有電磁閥。

　　5.如權利要求4所述的化工污水的化學需氧量降解裝置，其特征在于，罐體左側上端的內壁上設有多個水平設置的引流分水管，引流分水管的弧度與罐體側壁的弧度相同;引流分水管的中部與進污水管連通，引流分水管上設有多個分水口。

　　6.如權利要求5所述的化工污水的化學需氧量降解裝置，其特征在于，聚泥腔的下端設有排泥口，排泥口上設有排泥電磁閥;聚泥腔為半球形或半橢球形。

　　7.如權利要求6所述的化工污水的化學需氧量降解裝置，其特征在于，曝氣裝置為曝氣盤。

　　8.如權利要求7所述的化工污水的化學需氧量降解裝置，其特征在于，溢流管的高度高于或等于進污水管的高度。

　　9.如權利要求8所述的化工污水的化學需氧量降解裝置，其特征在于，進污水管的后端與引流分水管連通，進污水管的前端與污水預處理裝置連通。

　　10.如權利要求9所述的化工污水的化學需氧量降解裝置，其特征在于，罐體側面設有控制箱，控制箱通過控制線路分別與進污水管的電磁閥、清洗進水管的電磁閥、循環出水管的電磁閥、出水口的電磁閥、排泥電磁閥、氣泵和循環泵連接。

　　說明書

　　化工污水的化學需氧量降解裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體涉及一種化工污水的化學需氧量降解裝置。

　　背景技術

　　在生產和生活中，污水的處理已經成為節能環�？沙掷m(xù)生產的主要課題。生活污水成分較為穩定，在處理時也較為容易處理，而對于化工生產產生的污水，由于其中含有多種有機物、重金屬、強酸、強堿等物質，在實際處理時則較難處理。

　　化工污水處理的主要內容是對有機物的高效處理，降低化工污水的化學需氧量則依賴對有機物的高效處理�，F(xiàn)有的污水處理設備中沒有專門的化工污水的化學需氧量降解裝置，化學需氧量的處理均與其它污水處理步驟一同進行，這樣不僅使得有機物分解處理的速度降低，更容易使得催化劑的性能降低，嚴重影響到污水處理的效率和質量。并且，現有的污水處理裝置雖設有排污泥口，但是在污水處理過程中產生的大量污泥容易附著在設備內壁和催化劑載體上，若不能夠?qū)υO(shè)備內部進行高效的清洗，則容易使處理設備的污水處理效率降低，甚至造成設備運行故障。

　　所以，為了解決現有的污水處理設備的不足，需要設計一種化工污水的化學需氧量降解裝置，該裝置能夠高效分解化工污水中的有機物，有效降低污水的化學需氧量，并且在工作時能夠?qū)υO(shè)備內壁和催化劑載體進行高效的沖洗，去除設備內淤積的污泥以保證設備和催化劑的高效工作，保證裝置較佳的污水處理狀態。

　　實用新型內容

　　本實用新型需要解決的技術問題就在于克服現有技術的缺陷，提供一種化工污水的化學需氧量降解裝置，它能夠高效分解化工污水中的有機物，有效降低污水的化學需氧量，并且在工作時能夠?qū)υO(shè)備內壁和催化劑載體進行高效的沖洗，去除設備內淤積的污泥以保證設備和催化劑的高效工作，保證裝置較佳的污水處理狀態。

　　為解決上述問題，本實用新型采用如下技術方案：

　　化工污水的化學需氧量降解裝置，包括豎向的圓柱體形罐體和罐體下端的聚泥腔，進入罐體的污水已經經過預處理，將其中的顆粒較大的物質進行過濾，在有機物分解過程中產生的污泥則沉淀在聚泥腔內，由聚泥腔下端的排泥口排出;罐體上端的側面設有進污水管和溢流管，罐體的下端設有供氣管和出水管，進污水管將預處理過的污水通入罐體，溢流管保持罐體內水位的合適高度，供氣管通過曝氣裝置向罐體內的污水進行曝氣，在催化劑的作用下分解污水中的有機物，出水管將處理后的污水排出;

　　罐體內設有圓環形的第一濾料格柵和第二濾料格柵，第一濾料格柵設置于第二濾料格柵內部，第一濾料格柵和第二濾料格柵的軸線與罐體的軸線重合，第一濾料格柵和第二濾料格柵內放置有催化劑載體，催化劑載體內的催化劑實現污水中有機物的分解，從而降低污水的化學需氧量;第一濾料格柵內部、第一濾料格柵與第二濾料格柵之間、第二濾料格柵與罐體之間設有豎向設置的噴洗管，噴洗管的下端與噴洗進水管連通，噴洗管的側面的噴洗頭能夠噴出水，對格柵和罐體內壁上附著的污泥進行沖洗;聚泥腔的中部設有與噴洗進水管連通的噴洗球頭，噴洗球頭對聚泥腔進行沖洗，防止污泥淤積在聚泥腔內;聚泥腔上端的供氣管上設有曝氣裝置，聚泥腔外側的供氣管上設有氣泵。

　　本實用新型為了提高對裝置的清洗效果，保證裝置的高效正常運行，較佳的技術方案是，噴洗進水管上端的罐體上設有循環出水管，循環出水管遠離罐體的端部與循環泵進水口連通，循環泵出水口與噴洗進水管連通;循環出水管中部通過三通管與清洗進水管連通;清洗進水管和循環出水管上設有電磁閥。在污水處理過程中可以從循環出水管吸取污水經循環泵加壓后注入噴洗進水管，對罐體內進行沖洗;在罐體內沒有污水時，循環出水管上的電磁閥關閉，清洗進水管上的電磁閥開通，清洗進水管將清潔的水通入循環泵，循環泵將清潔的水壓入噴洗進水管對罐體內部進行清洗，清洗的水通過排泥口排出，對罐體內部進行徹底的清洗。

　　本實用新型為了便于放置催化劑載體，提高催化劑的催化效率，較佳的技術方案還有，第一濾料格柵和第二濾料格柵內設有用于放置催化劑載體的隔間，各個隔間均布在格柵上，將催化劑載體均勻的放置在罐體內，保證污水與催化劑較大的接觸面積;第一濾料格柵和第二濾料格柵通過掛鉤與罐體上端的格柵固定盤連接，可以通過格柵固定盤將格柵整體取出罐體，進行催化劑載體的更換和清洗等操作。

　　本實用新型為了提高化學需氧量降解裝置的污水通入效率，較佳的技術方案還有，進污水管設置于罐體的左上端，出水口設置于罐體的右下端;進污水管與出水口上均設有電磁閥，電磁閥分別控制進污水管和出水口的開合。

　　本實用新型為了將污水均勻的通入罐體，使污水與催化劑高效接觸進行有機物的分解，較佳的技術方案還有，罐體左側上端的內壁上設有多個水平設置的引流分水管，引流分水管的弧度與罐體側壁的弧度相同;引流分水管的中部與進污水管連通，引流分水管上設有多個分水口，污水從分水口出來后，污水均布于罐體的左上區域，與催化劑高效接觸，最后從罐體的右下方的出水口排出。

　　本實用新型為了提高污泥的排出效率，較佳的技術方案還有，聚泥腔的下端設有排泥口，排泥口上設有排泥電磁閥;聚泥腔為半球形或半橢球形。

　　本實用新型為了提高曝氣效率，確保有機物的高效分解，較佳的技術方案還有，曝氣裝置為曝氣盤。

　　本實用新型為了保證罐體內較佳的液位高度，較佳的技術方案還有，溢流管的高度高于或等于進污水管的高度。

　　本實用新型為了確保罐體內部不被污水中的大顆粒雜物堵塞，較佳的技術方案還有，進污水管的后端與引流分水管連通，進污水管的前端與污水預處理裝置連通，污水預處理裝置將污水中的大顆粒物質過濾后再通入罐體。

　　本實用新型為了能夠?qū)崿F(xiàn)對化學需氧量降解裝置工作過程的高效控制，較佳的技術方案還有，罐體側面設有控制箱，控制箱通過控制線路分別與進污水管的電磁閥、清洗進水管的電磁閥、循環出水管的電磁閥、出水口的電磁閥、排泥電磁閥、氣泵和循環泵連接。

　　化工污水的化學需氧量降解裝置的工作過程為：

　　進入罐體的污水已經經過預處理，將其中的顆粒較大的物質進行過濾，在有機物分解過程中產生的污泥則沉淀在聚泥腔內，由聚泥腔下端的排泥口排出;進污水管將預處理過的污水通入罐體，溢流管保持罐體內水位的合適高度，供氣管通過曝氣裝置向罐體內的污水進行曝氣，出水管將處理后的污水排出;第一濾料格柵和第二濾料格柵內放置有催化劑載體，催化劑載體內的催化劑實現污水中有機物的分解，從而降低污水的化學需氧量;噴洗管的側面的噴洗頭能夠噴出水，對格柵和罐體內壁上附著的污泥進行沖洗;噴洗球頭對聚泥腔進行沖洗，防止污泥淤積在聚泥腔內;在污水處理過程中可以從循環出水管吸取污水經循環泵加壓后注入噴洗進水管，對罐體內進行沖洗;在罐體內沒有污水時，循環出水管上的電磁閥關閉，清洗進水管上的電磁閥開通，清洗進水管將清潔的水通入循環泵，循環泵將清潔的水壓入噴洗進水管對罐體內部進行清洗，清洗的水通過排泥口排出，對罐體內部進行徹底的清洗。

　　本實用新型的優點和有益效果為：本實用新型化工污水的化學需氧量降解裝置設有濾料格柵和均布的催化劑載體，能夠?qū)�罐體內的污水進行高效處理，提高污水處理質量;本實用新型化工污水的化學需氧量降解裝置設有循環泵、噴洗進水管、清洗進水管和噴洗管，能夠?qū)�罐體內部的催化劑載體和罐體內壁進行高效清洗，確保裝置的高效正常運行;本實用新型化工污水的化學需氧量降解裝置設有引流分水管，能夠?qū)⑽鬯�均勻的通入罐體內部，防止污水分布不均造成處理效率和處理效果降低;本實用新型化工污水的化學需氧量降解裝置設有清洗球頭，能夠?qū)�聚泥腔進行高效的清洗，防止污泥堵塞排泥口，保證裝置的正常運行。
