申請日2014.01.21

　　公開(公告)日2014.08.06

　　IPC分類號C02F1/28

　　摘要

　　本實用新型公開了一種吸附處理裝置，尤其是公開了一種用于處理污水的吸附處理裝置，屬于污水處理設備設計制造技術領域。提供一種污水處理效率高，污水處理的勞動強度相對較低的用于處理污水的吸附處理裝置。所述吸附處理裝置包括設置有污水輸入口、清水輸出口和吸附劑輸入口的污水處理池，在所述污水處理池的底部還設置有與該污水處理池斷續連通的吸附劑再生處理腔，在處理污水的過程中，吸附飽和的吸附劑通過進入所述的吸附劑再生處理腔再生處理。

　　權利要求書

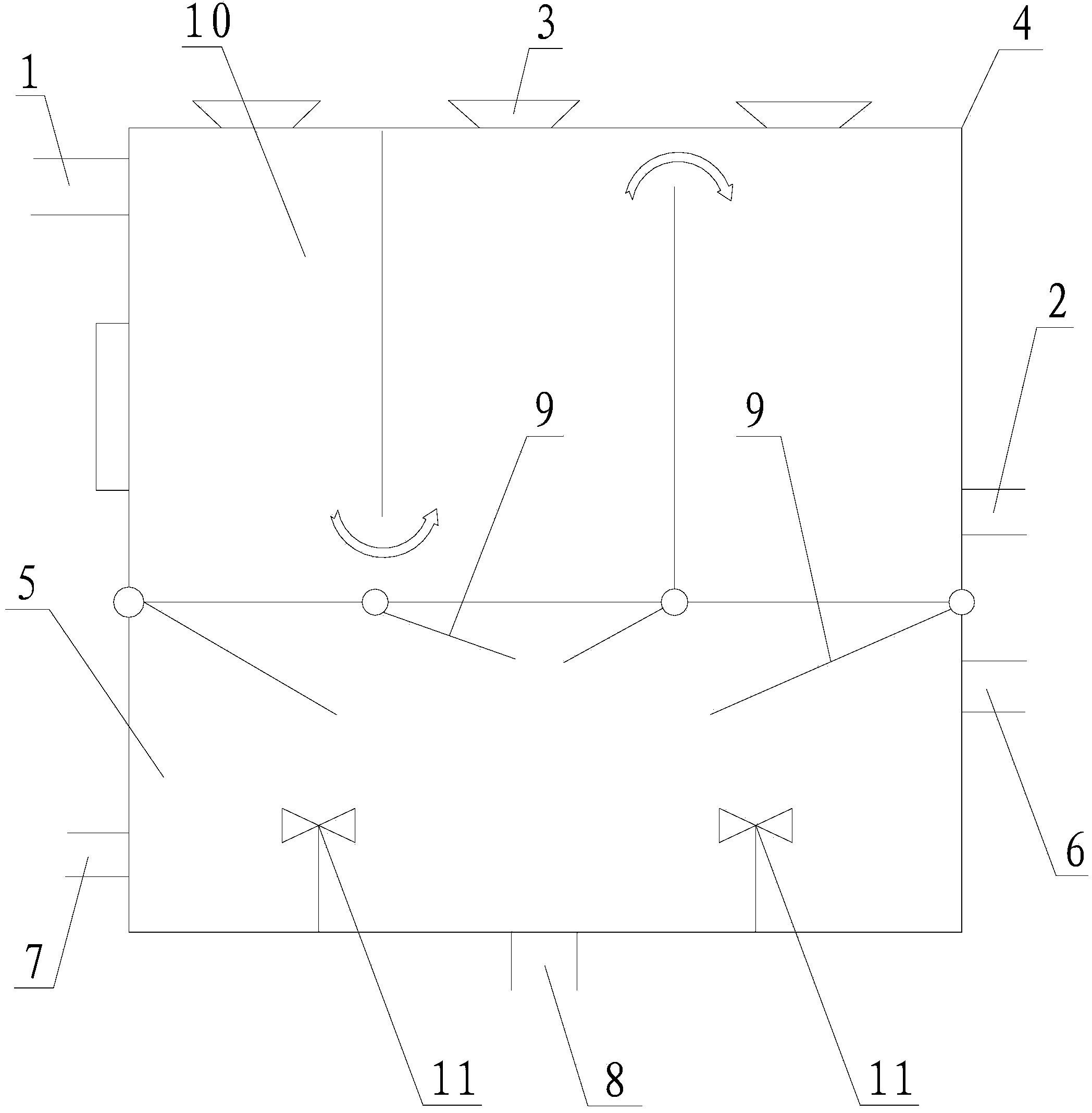

　　1.用于處理污水的吸附處理裝置，包括設置有污水輸入口(1)、清水輸出口(2)和吸附劑輸入口(3)的污水處理池(4)，其特征在于：在所述污水處理池(4)的底部還設置有與該污水處理池(4)斷續連通的吸附劑再生處理腔(5)，在處理污水的過程中，吸附飽和的吸附劑通過進入所述的吸附劑再生處理腔(5)再生處理，在所述吸附劑再生處理腔(5)一個側壁的上部設置有吸附劑再生處理藥水輸入口(6)，在所述吸附劑再生處理腔(5)的與設置有所述吸附劑再生處理藥水輸入口(6)相對的那一個側壁的下部，設置有吸附劑再生處理藥水輸出口(7)，在所述吸附劑再生處理腔(5)的底部設置有再生吸附劑輸出口(8)，所述的吸附處理裝置還包括活動門(9)，所述活動門(9)鉸接在所述污水處理池(4)與所述吸附劑再生處理腔(5)的分界處，所述的污水處理池(4)與所述的吸附劑再生處理腔(5)通過所述的活動門(9)斷續的連通，所述的污水處理池(4)由沿污水流動處理方向順序設置的三個相互連通的污水處理腔(10)構成，每一個所述的污水處理腔(10)的底部均斷續的與所述的吸附劑再生處理腔(5)連通，在每一個所述的污水處理腔(10)的頂部均設置有所述的吸附劑輸入口(3)。

　　2.根據權利要求1所述的用于處理污水的吸附處理裝置，其特征在于：所述污水輸入口(1)設置在所述污水處理池(4)輸入端側壁的上部，所述清水輸出口(2)設置在所述污水處理池(4)輸出端側壁的下部，輸入端的那一個污水處理腔(10)與中間的那一個污水處理腔(10)之間通過共用側壁的底部相互連通，輸出端的那一個污水處理腔(10)與中間的那一個污水處理腔(10)之間通過共用側壁的頂部相互連通。

　　3.根據權利要求1或2所述的用于處理污水的吸附處理裝置，其特征在于：設置在輸入端的那一個污水處理腔(10)底部的活動門(9)和設置在輸出端的那一個污水處理腔(10)底部的活動門(9)均為一扇，并且該兩扇活動門(9)分別與輸入端的那一個污水處理腔(10)的左側壁和輸出端的那一個污水處理腔(10)的右側壁鉸接;設置在中間的那一個污水處理腔(10)底部的活動門(9)為兩扇，并且該兩扇活動門(9)分別與中間的那一個污水處理腔(10)底部的左右兩個側壁鉸接。

　　4.根據權利要求1所述的用于處理污水的吸附處理裝置，其特征在于：在所述吸附劑再生處理腔(5)內還設置有攪拌裝置(11)。

　　說明書

　　用于處理污水的吸附處理裝置

　　技術領域

　　本實用新型涉及一種吸附處理裝置，尤其是涉及一種用于處理污水的吸附處理裝置，屬 于污水處理設備設計制造技術領域。

　　背景技術

　　在污水處理技術領域，除了大量采用微生物分解處理這種極為環保的污水處理方式外， 還存在大量微生物無法分解處理的污水，比如重金屬類污水。此時通常采用的是向污水中投 放吸附劑，通過吸附劑的吸附作用將重金屬類污染物從廢水中清處，達到污水處理的目的。 現有通過吸附劑來處理污水的污水處理裝置在處理污水的過程中，當投入污水處理池中的吸 附劑因吸附大量的污染物而出現無法再吸附污染物的飽和狀態時，通常都需要停止向污水處 理池內輸入污水，并排出處理完成的清水，人工清除處理飽和裝態的吸附劑進行再處理，這 樣既費時、又費力，還會大量的增加處理工作的勞動強度，降低處理效率。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污水處理效率高，污水處理的勞動強度相 對較低的用于處理污水的吸附處理裝置。

　　為解決上述技術問題所采用的技術方案是：用于處理污水的吸附處理裝置，包括設置有 污水輸入口、清水輸出口和吸附劑輸入口的污水處理池，在所述污水處理池的底部還設置有 與該污水處理池斷續連通的吸附劑再生處理腔，在處理污水的過程中，吸附飽和的吸附劑通 過進入所述的吸附劑再生處理腔再生處理。

　　進一步的是，在所述吸附劑再生處腔一個側壁的上部設置有吸附劑再生處理藥水輸入口， 在所述吸附劑再生處腔的與設置有所述吸附劑再生處理藥水輸入口相對的那一個側壁的下 部，設置有吸附劑再生處理藥水輸出口，在所述吸附劑再生處腔的底部設置有再生吸附劑輸 出口。

　　進一步的是，所述的吸附處理裝置還包括活動門，所述活動門鉸接在所述污水處理池與 所述吸附劑再生處理腔的分界處，所述的污水處理池與所述的吸附劑再生處理腔通過所述的 活動門斷續的連通。

　　進一步的是，所述的污水處理池由沿污水流動處理方向順序設置的三個相互連通的污水 處理腔構成，每一個所述的污水處理腔的底部均斷續的與所述的吸附劑再生處理腔連通，在 每一個所述的污水處理腔的頂部均設置有所述的吸附劑輸入口。

　　進一步的是，所述污水輸入口設置在所述污水處理池輸入端側壁的上部，所述清水輸出 口設置在所述污水處理池輸出端側壁的下部，輸入端的那一個污水處理腔與中間的那一個污 水處理腔之間通過共用側壁的底部相互連通，輸出端的那一個污水處理腔與中間的那一個污 水處理腔之間通過共用側壁的頂部相互連通。

　　進一步的是，設置在輸入端的那一個污水處理腔底部的活動門和設置在輸出端的那一個 污水處理腔底部的活動門均為一扇，并且該兩扇活動門分別與輸入端的那一個污水處理腔的 左側壁和輸出端的那一個污水處理腔的右側壁鉸接;設置在中間的那一個污水處理腔底部的 活動門為兩扇，并且該兩扇活動門分別與中間的那一個污水處理腔底部的左右兩個側壁鉸接。

　　進一步的是，在所述吸附劑再生處理腔內還設置有攪拌裝置。

　　本實用新型的有益效果是：由于在所述污水處理池的底部設置了一個與該污水處理池斷 續連通的吸附劑再生處理腔，并在處理污水的過程中，使吸附飽和的吸附劑通過進入所述的 吸附劑再生處理腔再生處理。這樣，便不再需要吸附劑每一次達到吸附飽和狀態時都進行停 機處理，而是先將該吸附飽和而不具吸附能力的吸附劑送入所述的吸附劑再生處理腔進行再 生處理，以備下次再用。這樣，由于停機的次數大量減少，從而可以有效的提高污水的處理 效率，同時，還能在一定程度上降低污水處理的人工勞強強度。
