申請日2014.01.21
IPC分類號C02F3/00; C02F3/30
摘要
本發明公開了一種微動力鄉鎮污水處理設備，包括池體，所述的池體的兩側上部分別安裝有進水管和出水管，所述的池體靠近進水管一側設置有一與池壁平行的隔板，隔板將池體分隔成底部相互連通的進水區和反應區，所述的反應區由下往上依次設有活性污泥層、懸浮填料層、輕質陶粒層和清水層;還包括一微動力曝氣系統，所述的微動力曝氣系統包括設于活性淤泥層上的曝氣管路、與曝氣管路相連的曝氣機和設于池體外部為曝氣機提供動能的動力裝置。本發明還包括采用上述設備進行污水處理的工藝。本發明所述的設備及工藝具有處理效果好、高效脫氮除磷、無污泥流失、無污泥死角、占地面積小，節省投資、運行成本低，能耗低、操作管理方便、工藝靈活等優點。
權利要求書
1.一種微動力鄉鎮污水處理設備，包括池體，所述的池體的兩側上部分別安裝有進水管和出水管，其特征在于：所述的池體靠近進水管一側設置有一與池壁平行的隔板，隔板將池體分隔成底部相互連通的進水區和反應區，所述的反應區由下往上依次設有活性污泥層、懸浮填料層、輕質陶粒層和清水層;還包括一微動力曝氣系統，所述的微動力曝氣系統包括設于活性淤泥層上的曝氣管路、與曝氣管路相連的曝氣機和設于池體外部為曝氣機提供動能的動力裝置。
2.根據權利要求1所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的活性污泥層上部設有一將活性污泥層污水回流至進水區的循環管路;所述的反應區中部還設有一潛水電機，所述的潛水電機連接動力裝置，所述的潛水電機的出水口連接循環管路。
3.根據權利要求2所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的循環管路伸向進水區，循環管路方向朝下。
4.根據權利要求1所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的懸浮填料層內的懸浮填料，按重量百分比由以下組分組成：高密度聚乙烯或聚丙烯80%-90%，偶聯劑1%-3%，無機碳材料3%-10%，抗氧化劑1%-3%，營養劑2%-6%，親水劑3%-8%。
5.根據權利要求4所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種或多種混合體;所述抗氧化劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體;所述營養劑為蔗渣、淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種或兩種混合體。
6.根據權利要求1所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的隔板下端向反應區傾斜有一角度，所述的角度大于0度，小于90度。
7.根據權利要求1所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的活性污泥層與隔板相對的一側底部設有一個傾角為60度的擋板。
8.根據權利要求1所述的一種微動力鄉鎮污水處理設備，其特征在于，所述的動力裝置為太陽能動力裝置或風能動力裝置。
9.一種微動力鄉鎮污水處理工藝，其特征在于：采用權利要求1-8任一權利要求所述的微動力鄉鎮污水處理設備處理鄉鎮污水。
10.根據權利要求9所述的一種微動力鄉鎮污水處理工藝，其特征在于：所述的污水在整個池體內的停留時間為5-6h。
說明書
一種微動力鄉鎮污水處理設備及工藝
技術領域
本發明涉及污水處理領域，特別涉及一種微動力鄉鎮污水處理設 備及工藝。
背景技術
在鄉鎮和農村，每年都有大量的生活污水產生，如果未經處理直 接排放，將造成嚴重的環境污染問題，直接威脅人民的身體健康，制 約經濟的科學發展。我國鄉鎮和農村生活污水治理工作起步較晚，并 且由于水源分散、管網鋪設難度大、從業人員的技術水平和管理水平 低等原因使得鄉鎮和農村污水處理率低下，污水處理難度大，因此必 須因地制宜，尋求經濟、高效、節能和操作管理方便易行的污水處理 解決方案。
目前國內用于鄉鎮和農村生活污水治理的工藝和設施主要有生 物濾池、高效藻類塘、人工濕地、氧化溝等。生物濾池需要定期反洗， 維護不方便，運行費用較高;高效藻類塘占地面積大，并且受環境因 素的影響明顯，一年中的某些月份氣溫過高或冬季溫度較低時，由于 藻類的生長受到抑制而影響處理效果;人工濕地同樣存在占地面積大 的缺點，且容易受病蟲害的影響，技術不夠成熟;氧化溝適用于較大 水量，不適合小水量，占地面積也相對較大，運行費用較高，長泥齡 運行時出水水質不穩定。
發明內容
針對上述問題，本發明的目的在于提供一種污水處理效果好、無 污泥流失、占地面積小、運行成本低的微動力鄉鎮污水處理設備及工 藝。

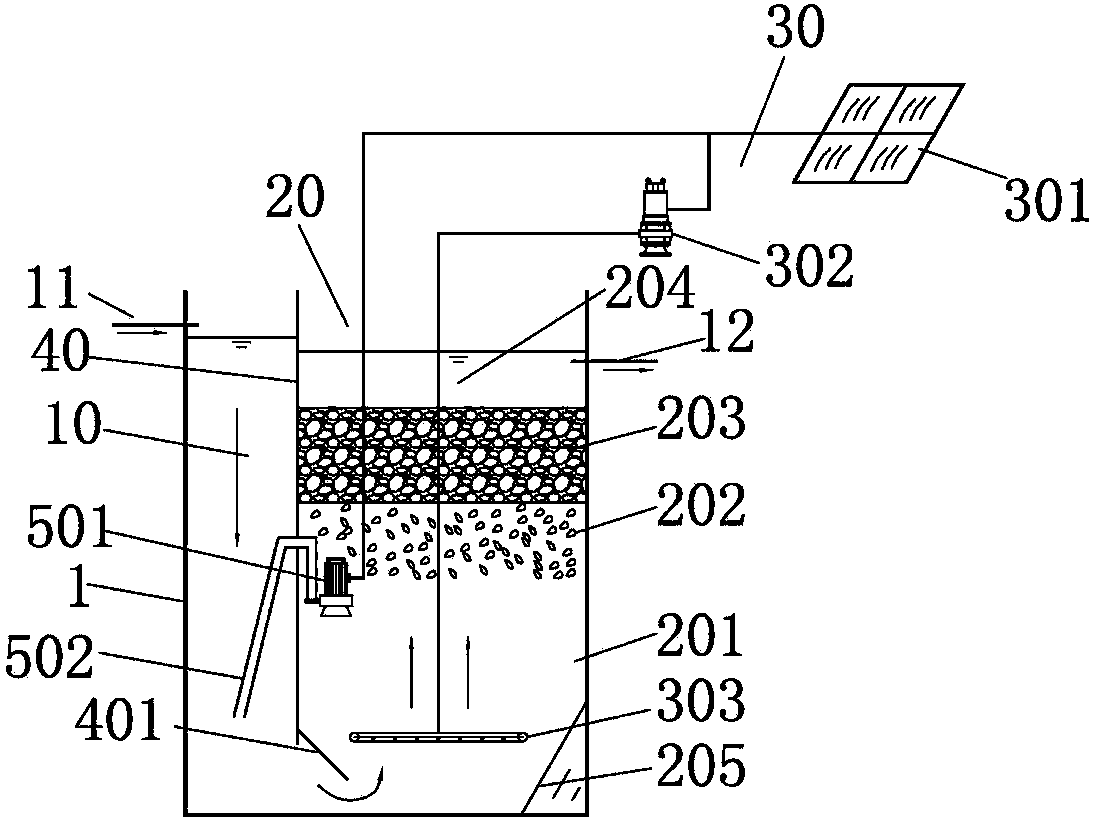

為達到上述目的，本發明所提出的技術方案為：一種微動力鄉鎮 污水處理設備，包括池體，所述的池體的兩側上部分別安裝有進水管 和出水管，其特征在于：所述的池體靠近進水管一側設置有一與池壁 平行的隔板，隔板將池體分隔成底部相互連通的進水區和反應區，所 述的反應區由下往上依次設有活性污泥層、懸浮填料層、輕質陶粒層 和清水層;還包括一微動力曝氣系統，所述的微動力曝氣系統包括設 于活性淤泥層上的曝氣管路、與曝氣管路相連的曝氣機和設于池體外 部為曝氣機提供動能的動力裝置。
優選的，所述的活性污泥層上部設有一將活性污泥層污水回流至 進水區的循環管路;所述的反應區中部還設有一潛水電機，所述的潛 水電機連接動力裝置，所述的潛水電機的出水口連接循環管路。
優選的，所述的循環管路伸向進水區，循環管路方向朝下。
優選的，所述的懸浮填料層內的懸浮填料，按重量百分比由以下 組分組成：高密度聚乙烯或聚丙烯80%-90%，偶聯劑1%-3%，無機碳 材料3%-10%，抗氧化劑1%-3%，營養劑2%-6%，親水劑3%-8%。
優選的，所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體， 用于改善原料的流動性，同時使原料的各組分緊密連接形成一個整 體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種 或多種混合體，用于增加填料表面特性，增大比表面積;所述抗氧化 劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體， 用于提高填料的耐腐蝕能力，延長填料使用壽命;所述營養劑為蔗渣、 淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體，用于提供微 生物前期生長的營養;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種 或兩種混合體，用于改善填料的親水性。
優選的，所述的隔板下端向反應區傾斜有一角度，所述的角度大 于0度，小于90度，優選為45度。
優選的，所述的活性污泥層與隔板相對的一側底部設有一個傾角 為60度的擋板。
優選的，所述的動力裝置為太陽能動力裝置或風能動力裝置。
本發明還包括一種微動力鄉鎮污水處理工藝，其特征在于：采用 上述微動力鄉鎮污水處理設備進行污水處理。
具體處理過程為：待處理污水從進水管進入池體進水區，經過進 水區的預沉淀和導流作用，流入反應區底部，反應區底部的活性污泥 層首先對污水中的污染物進行降解，同時反應區和進水區之間水流循 環，提高處理效率，然后污水經過懸浮填料層，懸浮填料上附著的生 物膜再次對污水中剩余的污染物進行降解，當有曝氣時懸浮填料呈流 化狀態，增加了填料與廢水、空氣的接觸機會，大大強化了處理效果; 在懸浮填料層降解后，廢水經過輕質陶粒層進行過濾，有效截留懸浮 物質，過濾出水進入清水層，從出水管流出;微動力曝氣系統采用間 歇曝氣，池體內能交替形成好氧、缺氧、厭氧三種生化環境。
進一步，所述的污水在整個池體內的停留時間為5-6h。
采用上述技術方案，本發明所述的微動力鄉鎮污水處理設備及工 藝，具有的有益效果為：
1)處理效果好：本設備及工藝為生物膜法和活性污泥法的結合， 其中的懸浮填料具有巨大的比表面積，從而單位容積的生物 量可以更高，同時又設置水流循環增加接觸機會，并設置輕 質陶粒層過濾，懸浮物質得到有效截留，從而有機物去除效 率高，出水懸浮物濃度低;
2)高效脫氮除磷：微動力曝氣系統通過間歇曝氣交替形成好氧、 缺氧、厭氧三種生化環境，并且在曝氣的情況下，由于懸浮 填料的特殊結構使得填料上附著的生物膜形成溶解氧梯度分 布，每顆小小的填料均構成了一個集厭氧、兼氧和好氧于一 體的微型生物反應器，能實現同步硝化反硝化以及反硝化除 磷;
3)無污泥流失：輕質陶粒層的高效過濾截留作用，污泥被截留 在池體內，降低了出水中的懸浮物濃度，有效避免污泥流失;
4)無污泥死角：擋板的設置，有利于污泥的沉淀，有效避免產 生污泥死角;
5)占地面積小，節省投資：容積負荷高，同時無需設置沉淀池， 從而占地面積小，節省基建投資;
6)運行成本低，能耗低：采用微動力曝氣系統，完全利用自然 能，能耗和運行成本都低;
7)操作管理方便：采用微動力曝氣系統，操作管理簡單，運行 維護方便：
8)工藝靈活：微動力曝氣系統可根據需要與否進行設置，因此 微動力鄉鎮污水處理工藝及設備既可以好氧運行，又可以厭 氧運行。
