申請日2014.01.21
公開(公告)日2014.12.03
IPC分類號C02F3/00
摘要
一種獨立式MBR污水處理設備間，包括MBR膜生物反應器，其特征在于：所述的MBR膜生物反應器設于一設備間內，所述的設備間由外墻和屋頂組成，所述的外墻和屋頂由板材拼裝而成，所述的外墻上開有門和窗。本實用新型所述的獨立式MBR污水處理設備間，具有的有益效果為：設備間采用拼裝式，具有安裝簡便、工期短、建設成本低、可任意擴容及移動、材料可以重復利用等優點，從而達到了少投資、快投產、可搬遷的目標;MBR膜生物反應器不再設蓋子，設備維護、觀察方便，且核心膜組件置于房子內，可極方便的對膜組件進行維護、檢修、更換，同時更易于觀察運行情況;MBR膜生物反應器和相關設備放置在房間內，不受雨淋日曬的影響，產品壽命長。
權利要求書
1.一種獨立式MBR污水處理設備間，包括MBR膜生物反應器，其特征在于：所述的MBR膜生物反應器設于一設備間內，所述的設備間由外墻和屋頂組成，所述的外墻和屋頂由板材拼裝而成，所述的外墻上開有門和窗，所述的板材拼接方式為板材重疊一部分，然后用多個螺栓鎖住的方式緊固。
2.根據權利要求1所述的一種獨立式MBR污水處理設備間，其特征在于：所述的屋頂及外墻除門和窗處鋪設有太陽能電池板。
3.根據權利要求1所述的一種獨立式MBR污水處理設備間，其特征在于：所述的設備間內還放置MBR抽吸泵或反洗泵、鼓風機。
4.根據權利要求1所述的一種獨立式MBR污水處理設備間，其特征在于：所述的屋頂采用人字形或平頂房的結構，其上鋪蓋琉璃瓦、黑瓦、紅瓦。
5.根據權利要求1所述的一種獨立式MBR污水處理設備間，其特征在于：所述的MBR膜生物反應器所采用的膜為超濾膜。
6.根據權利要求1所述的一種獨立式MBR污水處理設備間，其特征在于：所的超濾膜為中空纖維超濾膜、平板超濾膜或管式超濾膜。
說明書
一種獨立式MBR污水處理設備間
技術領域
本實用新型涉及污水處理領域，特別涉及一種獨立式MBR污水處理設備間。
背景技術
在污水處理、水資源再利用領域，膜生物反應器(Membrane Bio-Reactor，簡稱MBR)是一種由膜分離單元與生物處理單元相結合的新型水處理技術。20世紀90年代以來，MBR的處理對象不斷拓寬，除中水回用、糞便污水處理以外，MBR在工業廢水處理中的應用也得到了廣泛關注，如處理食品工業廢水、水產加工廢水、養殖廢水、化妝品生產廢水、染料廢水、石油化工廢水，均獲得了良好的處理效果。但是現有MBR膜生物反應器一般放置在室外，雨淋日曬，設備磨損較大，且往往讓人一看就知道是污水處理設備，觀感差。
發明內容
針對上述問題，本實用新型的目的在于提供一種安裝簡便、工期短、建設成本低;對其內設備起到很好的保護作用的獨立式MBR污水處理設備間。

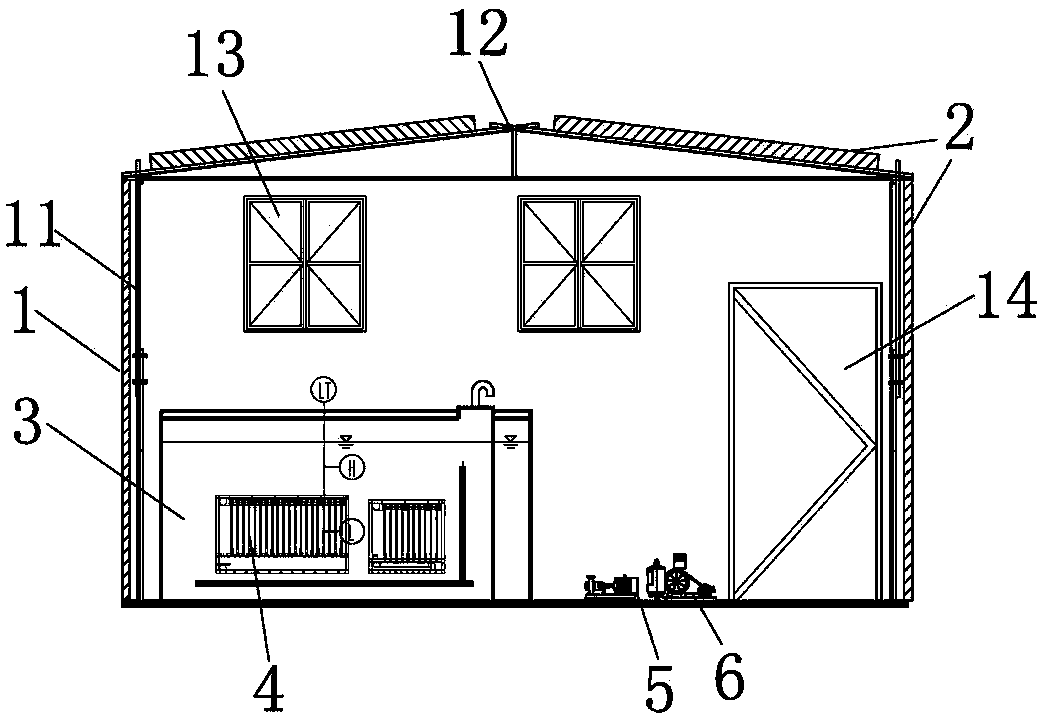

為達到上述目的，本實用新型所提出的技術方案為：一種獨立式MBR污水處理設備間，包括MBR膜生物反應器，其特征在于：所述的MBR膜生物反應器設于一設備間內，所述的設備間由外墻和屋頂組成，所述的外墻和屋頂由板材拼裝而成，所述的外墻上開有門和窗。
優選的，所述的屋頂及外墻除門和窗處鋪設有太陽能電池板，可以充分利用太陽能發電，所發電用于設備間內照明用電、設備的補充用電等。
優選的，所述的設備間內還放置MBR抽吸泵或反洗泵、鼓風機等設備。
優選的，所述的板材拼接方式為，板材的連接為重疊一部分，然后用多個螺栓鎖住的方式緊固。
優選的，所述的屋頂根據當?shù)孛窬拥奶攸c來設計，采用人字形或平頂房的結構，其上鋪蓋琉璃瓦、黑瓦、紅瓦。
優選的，所述的MBR膜生物反應器所采用的膜為超濾膜，所述的超濾膜以中空纖維超濾膜、平板超濾膜或管式超濾膜為主。
此外，設備間外墻還可以繪上美麗的風景圖案，特別是當?shù)靥厣纳剿�、特色街區、特色地產等圖案，融入當?shù)靥厣窬�，使其成為當�(shù)貍鹘y(tǒng)民居的構型，給人愉悅的感受。
采用上述技術方案，本實用新型所述的獨立式MBR污水處理設備間，具有的有益效果為：
1) 設備間采用拼裝式，具有安裝簡便、工期短、建設成本低、可任意擴容及移動、材料可以重復利用等優點，從而達到了少投資、快投產、可搬遷的目標;
2) MBR膜生物反應器不再設蓋子，設備維護、觀察方便，且核心膜組件置于房子內，可極方便的對膜組件進行維護、檢修、更換，同時更易于觀察運行情況;
3) MBR膜生物反應器和相關設備放置在房間內，不受雨淋日曬的影響，產品壽命長;
4) 設備屋頂及外墻除了門窗的位置鋪設太陽能電池板，充分利用太陽能發電，節約能耗。
