申請日2014.01.21

　　公開(公告)日2014.09.10

　　IPC分類號C02F9/14; C02F3/30; C02F3/28; C02F3/00

　　摘要

　　本發明公開了一種兼氧膜生物反應器污水處理裝置，包括設有進水口和產水口的裝置本體，所述的裝置本體內由進水口往產水口方向依次設有強化厭氧反應區、復合兼氧流動床MBR反應區，所述的強化厭氧反應區由至少2個串聯的反應室構成，所述的反應室內填充有生物填料;所述的復合兼氧流動床MBR反應區底部設有曝氣裝置，所述的復合兼氧流動床MBR反應區包括流化床反應區和MBR反應區，所述的流化床反應區內懸浮有流化床填料，所述的MBR反應區內設有浸沒式超濾膜組件，浸沒式超濾膜組件的產水管道與產水口連接。本發明還包括采用上述污水處理裝置的進行污水處理的污水處理工藝。本發明所述的污水處理裝置及工藝具有污水處理效果好，產水穩定等優點。

　　權利要求書

　　1.一種兼氧膜生物反應器污水處理裝置，包括設有進水口和產水口的裝置本體，其特征在于：所述的裝置本體內由進水口往產水口方向依次設有強化厭氧反應區、復合兼氧流動床MBR反應區，所述的強化厭氧反應區由至少3個串聯的反應室構成，所述的反應室內填充有生物填料;所述的復合兼氧流動床MBR反應區底部設有曝氣裝置，所述的復合兼氧流動床MBR反應區包括流化床反應區和MBR反應區，所述的流化床反應區內懸浮有流化床填料，所述的MBR反應區內設有浸沒式超濾膜組件，浸沒式超濾膜組件的產水管道與產水口連接;所述的生物填料為帶有緩釋功能的生物填料;所述的帶有緩釋功能的生物填料按重量百分比由以下組分組成：熱塑性樹脂材料20-50%，無機碳材料20-40%，粘結劑10-30%，聚菌劑10-25%，助控劑3-10%，表面活性劑0.5-2%;所述熱塑性樹脂材料為聚氯乙烯、聚苯乙烯、聚酰胺、聚甲醛、聚碳酸酯、聚苯醚、聚砜、橡膠中的一種或多種;所述無機碳材料為石墨烯、碳納米管、碳納米纖維、活性炭粉末中的一種或多種;所述粘結劑為酚醛、乙烯聚合物、含酯型大分子單體、丙烯酸單體、甲基丙烯酸單體中的一種或多種;所述聚菌劑為殼聚糖、木質素、甲殼素中的一種或多種;所述助控劑為聚乙烯醇-硼酸交聯物、硅藻土、木屑中的一種或多種。

　　2.根據權利要求1所述的一種兼氧膜生物反應器污水處理裝置，其特征在于，所述的反應室由第一豎向?qū)Я靼搴偷诙�豎向?qū)Я靼彘g隔而成，且第一個反應室與裝置本體墻壁間及反應室與反應室之間設有流體通道;所述的第一豎向?qū)Я靼迮c裝置本體頂部連接，且與裝置本體底部間設有一反應室進水口;所述的第二豎向?qū)Я靼迮c裝置本體底部連接，且與裝置本體頂部間設有一反應室出水口。

　　3.根據權利要求2所述的一種兼氧膜生物反應器污水處理裝置，其特征在于，所述的第一豎向?qū)Я靼宓撞烤哂幸幌蚍磻?yīng)室彎折的弧度。

　　4.根據權利要求2所述的一種兼氧膜生物反應器污水處理裝置，其特征在于，所述的第一豎向?qū)Я靼迮c裝置本體連接處和第二豎向?qū)Я靼迮c裝置本體底部連接處設有一弧形導流板。

　　5.根據權利要求1所述的一種兼氧膜生物反應器污水處理裝置，其特征在于，所述的流化床填料按重量百分比由以下組分組成：高密度聚乙烯或聚丙烯80%-90%，偶聯劑1%-3%，無機碳材料3%-10%，抗氧化劑1%-3%，營養劑2%-6%，親水劑3%-8%;所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種或多種混合體;所述抗氧化劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體;所述營養劑為蔗渣、淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種或兩種混合體。

　　6.一種污水處理工藝，其特征在于：采用權利要求1-5任一權利要求所述的兼氧膜生物反應器污水處理裝置進行污水處理。

　　說明書

　　一種兼氧膜生物反應器污水處理裝置及處理工藝

　　技術領域

　　本發明涉及污水處理領域，特別涉及一種兼氧膜生物反應器污水處理裝置及處理工藝。

　　背景技術

　　現有技術中，污水處理工藝具有多種多樣，每種污水處理工藝都具有一定的優勢，但是由于污水中污染物成分復雜，采用單一的污水處理工藝普遍難以使水質達標排放。如厭氧水解酸化預處理技術，厭氧水解酸化預處理技術是一種有效去除污染物的生物技術，主要是在水解細菌、產酸菌的作用下，將不溶性有機物水解為可溶性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質。但是厭氧水解酸化技術也僅僅作為各種生化處理的預處理，用于提高污水生化性能，降低后續生物處理的負荷，因而被廣泛運用在難生物降解的化工、造紙及有機物濃度高的食品污水處理中。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種將強化厭氧水解、兼氧流動床生物膜與膜生物反應器進行有機結合，克服了現有單一的生物膜或膜生物反應工藝存在的不足的兼氧膜生物反應器污水處理裝置及處理工藝。

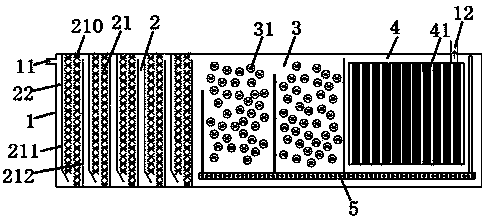

　　為達到上述目的，本發明所提出的技術方案為：一種兼氧膜生物反應器污水處理裝置，包括設有進水口和產水口的裝置本體，其特征在于：所述的裝置本體內由進水口往產水口方向依次設有強化厭氧反應區、復合兼氧流動床MBR反應區，所述的強化厭氧反應區由至少3個串聯的反應室構成，所述的反應室內填充有生物填料;所述的復合兼氧流動床MBR反應區底部設有曝氣裝置，所述的復合兼氧流動床MBR反應區包括流化床反應區和MBR反應區，所述的流化床反應區內懸浮有流化床填料，所述的MBR反應區內設有浸沒式超濾膜組件，浸沒式超濾膜組件的產水管道與產水口連接。

　　優選的，所述的生物填料為帶有緩釋功能的生物填料。

　　優選的，所述的帶有緩釋功能的生物填料按重量百分比由以下組分組成：熱塑性樹脂材料20-50%，無機碳材料20-40%，粘結劑10-30%，聚菌劑10-25%，助控劑3-10%，表面活性劑0.5-2%。

　　優選的，所述熱塑性樹脂材料為聚氯乙烯(PVC)、聚苯乙烯(PS)、聚酰胺(PA)、聚甲醛(POM)、聚碳酸酯(PC)、聚苯醚(PPO)、聚砜(PSF)、橡膠中的一種或多種;所述無機碳材料為石墨烯、碳納米管、碳納米纖維、活性炭粉末中的一種或多種;所述粘結劑為酚醛、乙烯聚合物、含酯型大分子單體、丙烯酸單體、甲基丙烯酸單體中的一種或多種;所述聚菌劑為殼聚糖、木質素、甲殼素中的一種或多種;所述助控劑為聚乙烯醇-硼酸交聯物、硅藻土、木屑中的一種或多種。

　　優選的，所述的反應室由第一豎向?qū)Я靼搴偷诙�豎向?qū)Я靼彘g隔而成，且第一個反應室與裝置本體墻壁間及反應室與反應室之間設有流體通道;所述的第一豎向?qū)Я靼迮c裝置本體頂部連接，且與裝置本體底部間設有一反應室進水口;所述的第二豎向?qū)Я靼迮c裝置本體底部連接，且與裝置本體頂部間設有一反應室出水口。

　　優選的，所述的第一豎向?qū)Я靼宓撞烤哂幸幌蚍磻?yīng)室彎折的弧度。

　　優選的，所述的第一豎向?qū)Я靼迮c裝置本體連接處和第二豎向?qū)Я靼迮c裝置本體底部連接處設有一弧形導流板。

　　優選的，所述的流化床填料按重量百分比由以下組分組成：高密度聚乙烯或聚丙烯80%-90%，偶聯劑1%-3%，無機碳材料3%-10%，抗氧化劑1%-3%，營養劑2%-6%，親水劑3%-8%。

　　優選的，所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體，用于改善原料的流動性，同時使原料的各組分緊密連接形成一個整體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種或多種混合體，用于增加填料表面特性，增大比表面積;所述抗氧化劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體，用于提高填料的耐腐蝕能力，延長填料使用壽命;所述營養劑為蔗渣、淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體，用于提供微生物前期生長的營養;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種或兩種混合體，用于改善填料的親水性。

　　本發明還包括一種污水處理工藝，其特征在于：采用上述兼氧膜生物反應器污水處理裝置的進行污水處理。

　　具體的，所述的污水處理工藝步驟為：污水由裝置本體的進水口進入強化厭氧水解反應區，污水在強化厭氧水解反應區依次通過反應室，在反應室中污水中的有機污染物通過與生物填料上微生物充分接觸反應而得到有效降解;厭氧水解反應后，污水進入復合兼氧膜生物反應區，復合兼氧膜生物反應區內由曝氣裝置進行曝氣，在曝氣過程中流化床反應區內的流化床填料外部為好氧環境，內部則為厭氧或兼氧環境，自身形成好氧-兼氧交替分布形態，污水在流化床反應區內可反復進行微生物好氧硝化、吸磷、厭氧釋磷與反硝化一系列生化反應;最終，處理好的污水由MBR反應區內的浸沒式超濾膜組件的產水管道經產水口流出。

　　采用上述技術方案，本發明所述的兼氧膜生物反應器污水處理裝置及處理工藝，具有的有益效果為：本發明提供了一種將強化厭氧水解、兼氧流動床反應與膜生物反應器進行有機結合，克服了現有單一的生物膜或膜生物反應工藝存在的不足;具有污水處理效果好，產水穩定等優點。
