申請日2014.01.21
公開(公告)日2015.07.22
IPC分類號C02F9/14; C02F11/14; C02F11/12
摘要
本發明涉及養殖場污水處理技術領域，具體來說是一種養殖場污水處理系統及其處理方法。養殖場污水處理系統，包括水解酸化池、UASB厭氧池、中間沉淀池、缺氧池、生物接觸氧化池、反應池、斜管沉淀池、垂直潛流人工濕地、污泥濃縮池和干化池。本發明能夠?qū)︷B(yǎng)殖場污水進行徹底處理，處理后的水到國家綜合一級標準，在處理過程中，將污泥和污水進行分開處理，避免在傳統方式中出現污泥堵塞設備等問題，影響處理效率;本發明設備處理效率高，建造方便、成本低廉，且操作管理簡單、運行穩定、對環境友好，廣泛應用于我國鄉鎮農村水環境治理工程中，具有良好的市場應用前景。
權利要求書

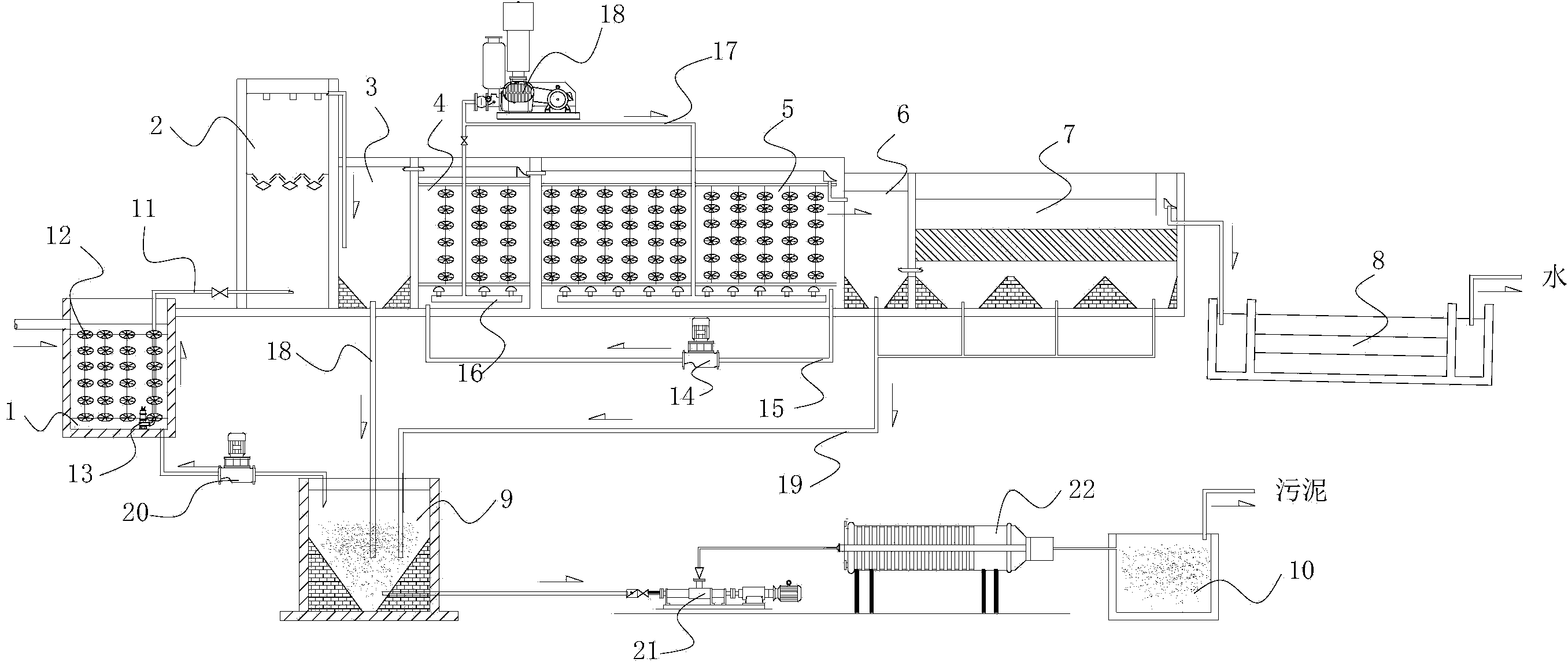

1.養殖場污水處理系統，其特征在于，包括水解酸化池(1)、UASB厭氧池 (2)、中間沉淀池(3)、缺氧池(4)、生物接觸氧化池(5)、反應池(6)、斜 管沉淀池(7)、垂直潛流人工濕地(8)、污泥濃縮池(9)和干化池(10)，所 述UASB厭氧池(2)、中間沉淀池(3)、缺氧池(4)、生物接觸氧化池(5)、反 應池(6)、斜管沉淀池(7)和垂直潛流人工濕地(8)通過污水管(11)依次 連通，所述水解酸化池(1)中設有組合生物填料(12)和切割水泵(13)，所 述切割水泵(13)通過污水管(11)連接到UASB厭氧池(2)內，所述缺氧池 (4)與生物接觸氧化池(5)之間設有混合液回流泵(14)、且通過污水回流管 (15)連通，所述缺氧池(4)和生物接觸氧化池(5)底部均設有氣嘴(16)、 并通過進氣管(17)與設于其外的風機(18)連通，所述中間沉淀池(3)、反 應池(6)、斜管沉淀池(7)的底部均設有泥斗、且泥斗底部通過污泥管(19) 與污泥濃縮池(9)連通，所述污泥濃縮池(9)和水解酸化池(1)之間設有污 水回流泵(20)、且通過污水回流管(15)連通，所述污泥濃縮池(9)上連有 螺桿泵(21)，所述螺桿泵(21)出口端設有壓濾機(22)，所述廂式板框壓濾 機(22)出口端與干化池(10)連接。
2.根據權利要求1所述養殖場污水處理系統，其特征在于，所述缺氧池(4) 和生物接觸氧化池(5)內均設有組合生物填料(12)。
3.根據權利要求1所述養殖場污水處理系統，其特征在于，所述水解酸化 池(1)與UASB厭氧池(2)連接的污水管(11)上設有閥門。
4.根據權利要求1所述養殖場污水處理系統，其特征在于，進入所述缺氧 池(4)的進氣管(17)上連有閥門。
5.根據權利要求1所述養殖場污水處理系統，其特征在于，所述垂直潛流 人工濕地(8)的數量為3個、且依次連接。
6.一種養殖場污水處理方法,其特征在于，包括以下步驟：
1)養殖場污水先進行干濕分離后進入水解酸化池，在缺氧/兼性厭氧微生 物的作用下，分解水體中大分子有機物，提高污水可生化性;
2)進入U(xiǎn)ASB厭氧池的污水中含有的有機質被厭氧菌在厭氧條件下分解產 生甲烷和二氧化碳，經過快速處理后，進入中間沉淀池;
3)進入中間沉淀池后，經過沉淀作用，污泥沉淀于中間沉淀池底部，隨污 泥管進入污泥濃縮池，污水則從沉淀池上部的污水管進入缺氧池;
4)在缺氧條件下，異養菌將蛋白質、脂肪等污物進行氨化，游離出NH3、 NH4+;
5)由于生物接觸氧化池中不斷通入空氣，在有氧的條件下，污水與組合生 物填料表面的生物膜反復接觸，自養菌的消化作用將NH3、NH4+氧化為NO3+;
6)通過生物接觸氧化池作用的污水通過污水管進入反應池，在反應池中加 入絮凝劑，形成的懸浮物膠體及分散劑在分子力的作用下生產絮狀體，且在沉 降過程中相互碰撞凝聚，其尺寸和質量不斷變大，沉降速度不斷增加，一部分 沉于反應池的泥斗中，隨污泥管進入污泥濃縮池;
7)未能沉降的部分則對污水進入斜管沉淀池，在斜管沉淀池中懸浮物膠體 和分散劑繼續沉降，并集于池底的泥斗中，然后通過污泥管進入污泥濃縮池， 污水則從池上部的污水管進入垂直潛流人工濕地1、2、3，經過垂直潛流人工濕 地1、2、3的再次凈化成為達到綜合一級指標的水;
8)通過污泥管進入污泥濃縮池中的污泥在自然沉降作用下分為上層的水層 和下層的污泥，水通過污水回流泵回流至水解酸化池再次進行循環處理，污泥 則通過脫水、干化處理以后進行填埋。
7.根據權利要求6所述一種養殖場污水處理方法,其特征在于，所述干化 處理時加入石灰。
說明書
養殖場污水處理系統及其處理方法
技術領域
本發明涉及養殖場污水處理技術領域，具體來說是一種養殖場污水處理系 統及其處理方法。
背景技術
在農村地區普遍鼓勵擴大養殖生產的背景下,我國畜禽養殖業蓬勃發展,近 年來呈現產業化、規�；蛥^(qū)域化的發展態勢。由于規�；笄蒺B(yǎng)殖場排放廢 水量大、污染物濃度高且在我國長期缺乏重視和管理,其已成為我國多數地區 和流域的主要污染源之一,每年造成嚴重的環境污染和大量的氮磷資源流失浪 費問題。因此如何處理養殖場污水已經成為困擾企業發展的一大難題。
發明內容
本發明的目的是針對上述存在的為，提供一種養殖場污水處理系統及其處 理方法。
為實現上述目的，本發明采用的技術方案是：一種養殖場污水處理系統， 包括水解酸化池、UASB厭氧池、中間沉淀池、缺氧池、生物接觸氧化池、反應 池、斜管沉淀池、垂直潛流人工濕地、污泥濃縮池和干化池，所述UASB厭氧池、 中間沉淀池、缺氧池、生物接觸氧化池、反應池、斜管沉淀池和垂直潛流人工 濕地通過污水管依次連通，所述水解酸化池中設有組合生物填料和切割水泵， 所述切割水泵通過污水管連接到UASB厭氧池內，所述缺氧池與生物接觸氧化池 之間設有混合液回流泵、且通過污水回流管連通，所述缺氧池和生物接觸氧化 池底部均設有氣嘴、并通過進氣管與設于其外的風機連通，所述中間沉淀池、 反應池、斜管沉淀池的底部均設有泥斗、且泥斗底部通過污泥管與污泥濃縮池 連通，所述污泥濃縮池和水解酸化池之間設有污水回流泵、且通過污水回流管 連通，所述污泥濃縮池上連有螺桿泵，所述螺桿泵出口端設有壓濾機，所述廂 式板框壓濾機出口端與干化池連接。
進一步的，所述缺氧池和生物接觸氧化池內均設有組合生物填料。
進一步的，所述水解酸化池與UASB厭氧池連接的污水管上設有閥門。
進一步的，進入所述缺氧池的進氣管上連有閥門。
進一步的，所述垂直潛流人工濕地的數量為3個、且依次連接。
本發明的另一目的是提供一種養殖場污水處理方法,包括以下步驟：
1)養殖場污水先進行干濕分離后進入水解酸化池，在缺氧/兼性厭氧微生 物的作用下，分解水體中大分子有機物，提高污水可生化性;
2)進入U(xiǎn)ASB厭氧池的污水中含有的有機質被厭氧菌在厭氧條件下分解產 生甲烷和二氧化碳，經過快速處理后，進入中間沉淀池;
3)進入中間沉淀池后，經過沉淀作用，污泥沉淀于中間沉淀池底部，隨污 泥管進入污泥濃縮池，污水則從沉淀池上部的污水管進入缺氧池;
4)在缺氧條件下，異養菌將蛋白質、脂肪等污物進行氨化，游離出NH3、 NH4+;在處理過程中，間斷打開進入缺氧池內的進氣管上的閥門，讓進入缺氧池 的氣體避免組合生物濾料被雜質堵塞，影響處理效果;
5)由于生物接觸氧化池中不斷通入空氣，在有氧的條件下，污水與組合生 物填料表面的生物膜反復接觸，自養菌的消化作用將NH3、NH4+氧化為NO3+;
6)通過生物接觸氧化池作用的污水通過污水管進入反應池，在反應池中加 入絮凝劑，形成的懸浮物膠體及分散劑在分子力的作用下生產絮狀體，且在沉 降過程中相互碰撞凝聚，其尺寸和質量不斷變大，沉降速度不斷增加，一部分 沉于反應池的泥斗中，隨污泥管進入污泥濃縮池;
7)未能沉降的部分則對污水進入斜管沉淀池，在斜管沉淀池中懸浮物膠體 和分散劑繼續沉降，并集于池底的泥斗中，然后通過污泥管進入污泥濃縮池， 污水則從池上部的污水管進入垂直潛流人工濕地1、2、3，經過垂直潛流人工濕 地1、2、3的再次凈化成為達到綜合一級指標的水;
8)通過污泥管進入污泥濃縮池中的污泥在自然沉降作用下分為上層的水層 和下層的污泥，水通過污水回流泵回流至水解酸化池再次進行循環處理，污泥 則通過脫水、干化處理以后進行填埋。
進一步的，所述干化處理時加入石灰。
在本發明中，垂直流潛人工濕地是一種雙向的垂直流潛流式人工濕地污水 處理系統，在使用該系統在處理污水時，通過交替改變基質內污水水流流向， 可以有效預防和延緩人工濕地淤堵，在長期的運行過程中可維持較好的水力傳 導性能與穩定的COD去除率，污水處理效率穩定。垂直流潛人工濕地在土壤層 中栽培植物，植物吸收污水被過濾后留下的養分，不僅有利于恢復土壤的通透 能力，有利于植物的生長，尤其是雙向污水的交替流過，使得土壤內的養分長 期保持在一個穩定的狀態，對于植物的生長起到了很好的促進效果;垂直流潛 人工濕地建造方便、成本低廉，且操作管理簡單、運行穩定，保證了人工濕地 長期運行的穩定性與可靠性，可大范圍地應用于我國鄉鎮農村水環境治理工程 中，具有良好的市場應用前景。
本發明的有益技術效果是：本發明能夠?qū)︷B(yǎng)殖場污水進行徹底處理，處理 后的水到國家綜合一級標準，在處理過程中，將污泥和污水進行分開處理，避 免在傳統方式中出現污泥堵塞設備等問題，影響處理效率;本發明設備處理效 率高，建造方便、成本低廉，且操作管理簡單、運行穩定、對環境友好，廣泛 應用于我國鄉鎮農村水環境治理工程中，具有良好的市場應用前景。
