申請日2014.01.21

　　公開(公告)日2015.09.09

　　IPC分類號C02F1/52

　　摘要

　　污水絮凝排污系統，屬于污水處理技術領域。其包括污水及絮凝劑導入管路(1、罐體(2、支架(3)、雙級攪拌機(4)、集水槽(5)、溢流槽(6)、螺旋傘形罩體I(7)、螺旋傘形罩體II(8)、沉淀器(9)、水質監測元器件、污物收集筒(12)、離心甩干機(13)及設備調節中心處理器，本發明可以實現定期自控排污，這樣可以避免絮凝排污系統頻繁起停，確保污水的絮凝過程可以連續不斷，使得上清液可以連續溢流外存。

　　權利要求書

　　1.一種污水絮凝排污系統，其特征在于：其包括污水及絮凝劑導入管路(1、罐體(2、 支架(3)、雙級攪拌機(4)、集水槽(5)、溢流槽(6)、螺旋傘形罩體I(7)、螺旋傘形罩 體II(8)、沉淀器(9)、水質監測元器件、污物收集筒(12)、離心甩干機(13)及設備調 節中心處理器;水質監測元器件包括濁度和色度檢測儀Ⅰ(10)、聯合檢測儀(11);所述的 罐體(2)用于對污水進行處理，污水及絮凝劑導入管路(1)與罐體(2)相連，用于將污 水導入到罐體(2)內;雙級攪拌器(4)的旋轉軸位于罐體(2)內，所述螺旋傘形罩體I (7)嵌連在雙級攪拌機(4)的旋轉軸上，在罐體(2)底部固定安裝螺旋傘形罩體Ⅱ(8)， 所述沉淀器(9)安裝于所述螺旋傘形罩體Ⅱ(8)正下方;沉淀器(9)的出口連接到污物 收集筒(12)，污物收集筒(12)與離心甩干機(13)相連，污物收集筒(12)與離心甩干 機(13)之間安裝有電磁閥;所述的集水槽(5)和溢流槽(6)內焊在罐體(2)上端，所 述的集水槽(5)用于收集污水樣品，所述溢流槽(6)接收集水槽(5)外溢液體，集水槽 (5)和溢流槽(6)之間安裝有電磁閥;所述的污水及絮凝劑導入管路(1)為中間帶有Y 型電磁閥體的輸入管道;所述水質監測元器件分別安裝在污水及絮凝劑導入管路(1)和集 水槽(5)中，所述的設備中心處理器的輸入端與污水及絮凝劑導入管路(1)和集水槽(5) 中的水質監測元器件連接，所述設備中心處理器的控制端與絮凝劑導入管路(1)上的電磁 閥相連連接，控制絮凝劑添加Y型電磁閥的開閉，所述設備中心處理器的控制端與與雙級攪 拌機(4)旋轉軸控制電機連接，所述設備中心處理器的控制端分別與集水槽(5)和溢流槽 (6)之間的電磁閥、控制污物收集筒(12)與離心甩干機(13)之間的電磁閥相連;端設 備調節中心處理器通過兩級水質監測反饋信號，第一級監測通過檢測安裝于污水及絮凝劑導 入管路(1)中的水質監測元器件，控制調節絮凝劑加入量和雙級攪拌機(4)的轉速，第二 級監測通過集水槽(5)中的水質監測元器件，控制集水槽(5)和溢流槽(6)之間電磁閥 開閉，并控制污物收集筒(12)與離心甩干機(13)之間的電磁閥的開閉控制實現污物周期 外排至離心甩干機(13);所述的污水及絮凝劑導入管路(1)連入到罐體(2)中;所述的 罐體(2)放置于支架(3)上。

　　2.根據權利要求1所述的一種污水絮凝排污系統，其特征在于：所述的Y型電磁閥流 出一側安裝有水質監測元器件，水質監測元器件為濁度和色度檢測儀Ⅰ(10)，Y型閥流出 管路由罐體(2)的側壁接入，入口位于螺旋傘形罩體I(7)、螺旋傘形罩體Ⅱ(8)之間。

　　3.根據權利要求1所述的一種污水絮凝排污系統，其特征在于：嵌連在雙級攪拌機(4) 旋轉軸上螺旋傘形罩體I(7)與雙級攪拌機(4)的葉片旋向相同，而在罐體(2)底部固 定安裝的所述螺旋傘形罩體Ⅱ(8)的葉片與所述雙級攪拌機(4)的葉片旋向相反，所述沉 淀器(9)的上部葉片與在罐體(2)底部固定安裝的所述螺旋傘形罩體Ⅱ(8)的葉片旋向 相反。

　　4.根據權利要求1所述的一種污水絮凝排污系統，其特征在于：集水槽(5)中安裝了 聯合檢測儀(11)，聯合檢測儀(11)包括懸浮物檢測儀、CODcr檢測儀、濁度和色度檢測 儀Ⅱ。

　　5.根據權利要求1所述的一種污水絮凝排污系統，其特征在于：所述沉淀器(9)收集 的污物通過設備調節中心處理器控制電磁閥定期排放至污物收集筒(12)，再經污物收集筒 (12)底部電磁閥定期排放至離心甩干機(13)。

　　說明書

　　污水絮凝排污系統

　　技術領域

　　本發明涉及一種污水處理系統，尤其是涉及到一種污水絮凝排污系統。

　　背景技術

　　在污水處理設備技術領域，目前我國污水處理采用的絮凝排污處理系統多是根據傳統的 絮凝凈水特點設計，絮凝罐內外結構有許多缺點，往往會造成絮凝及排污過程脫節，且操作 調整過程需停機后手工實現，技術方法落后。已有的絮凝排污技術通常會造成絮凝上清液質 量不穩定，污物排放不及時以及不能連續自控供給等缺點，具體體現以下幾點：

　　(1)在傳統污水絮凝排污系統中，由于設備機構大都受到一次性操作限制，無法根據 污水絮凝過程中的水質、色度及濁度等性質，適時得對污水進入、絮凝劑添加以及排污等操 作進行調整，這樣就造成絮凝排污的過程操作存在極大盲目性;

　　(2)由于污水絮凝過程中會產生大量絮凝污物，目前污物收集只能夠通過簡單的導流 筒、攪拌裝置這些結構來完成，但是沉底的污物會很容易被帶起，進而造成污物在攪拌過程 中不能夠被快速穩定收集，特別對于希望連續運轉的絮凝排污系統，這個不足會帶來更大的 問題;

　　(3)污水處理過程中需要充足的上清液供給，現有絮凝排污系統，會利用水泵外抽存 入后續存儲罐的方法，同時還有系統會在絮凝罐體側壁中部開孔，進行液體外抽。這些上清 液提取方法不能夠確保水質特性，并且頻繁啟停會對上清液連續高效供給的經濟性帶來極大 損害。

　　發明內容

　　本發明的目的是為了提供一種污水絮凝排污系統，以解決現有絮凝排污方法中操作實施 盲目、不能系統全面自控調節、排污方法落后以及上清液水質不好等問題。

　　為實現上述目的，本發明采用以下技術方案：

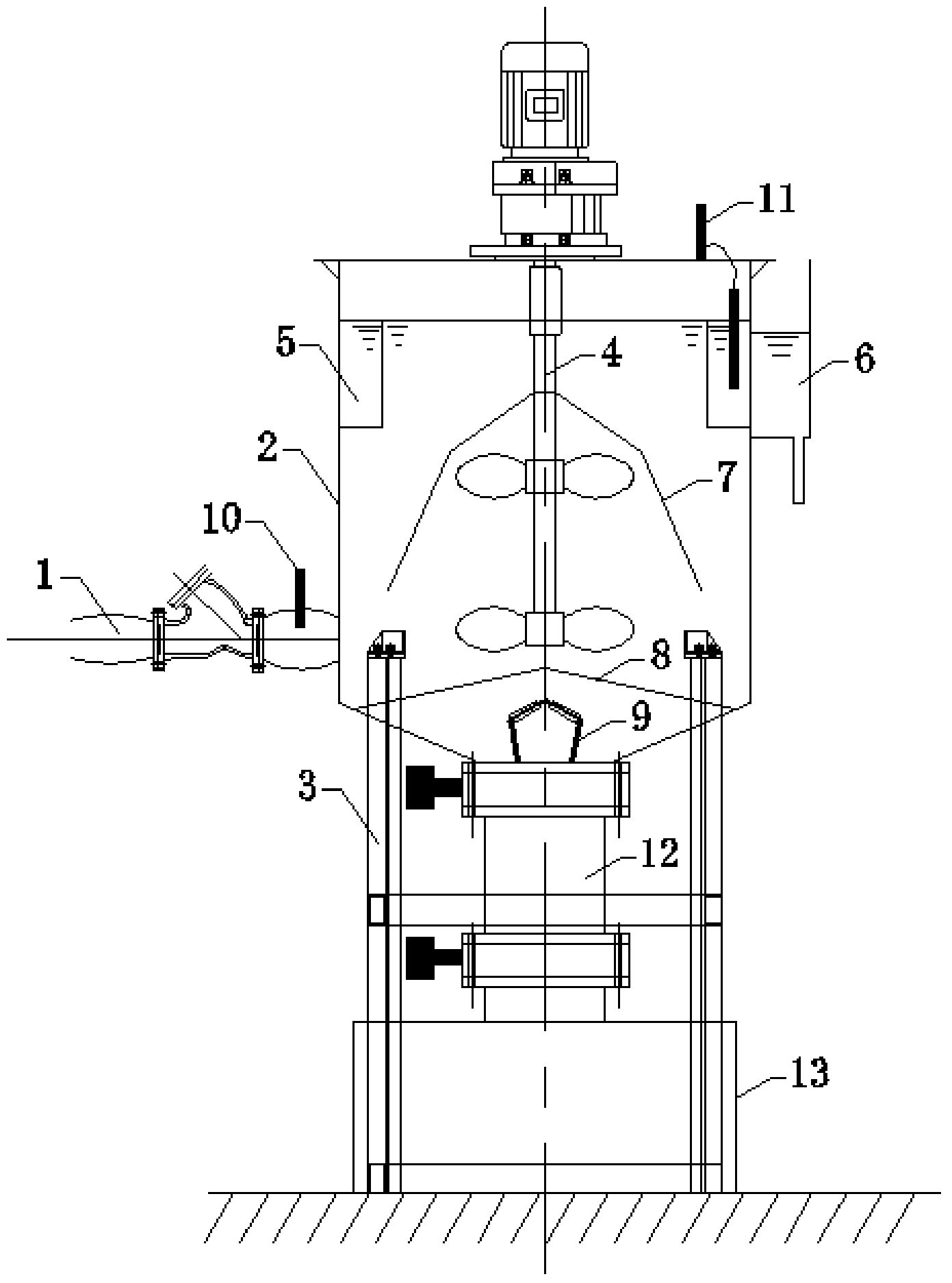

　　一種污水絮凝排污系統，包括污水及絮凝劑導入管路1、罐體2、支架3、雙級攪拌機4、 集水槽5、溢流槽6、螺旋傘形罩體I7、螺旋傘形罩體II8、沉淀器9、水質監測元器件、污 物收集筒12、離心甩干機13及設備調節中心處理器，所述的罐體2用于對污水進行處理， 污水及絮凝劑導入管路1與罐體2相連，用于將污水導入到罐體2內;雙級攪拌器4的旋轉 軸位于罐體2內，所述螺旋傘形罩體I7嵌連在雙級攪拌機4的旋轉軸上，在罐體2底部固 定安裝螺旋傘形罩體Ⅱ8，所述沉淀器9安裝于所述螺旋傘形罩體Ⅱ8正下方。沉淀器9的 出口連接到污物收集筒12，污物收集筒12與離心甩干機13相連，污物收集筒12與離心甩 干機13之間安裝有電磁閥。所述的集水槽5和溢流槽6內焊在罐體2上端，所述的集水槽 5用于收集污水樣品，所述溢流槽6接收集水槽5外溢液體，集水槽5和溢流槽6之間安裝 有電磁閥;所述的污水及絮凝劑導入管路1為中間帶有Y型電磁閥體的輸入管道;所述水 質監測元器件分別安裝在污水及絮凝劑導入管路1和集水槽5中，所述的設備中心處理器的 輸入端與污水及絮凝劑導入管路1和集水槽5中的水質監測元器件連接，所述設備中心處理 器的控制端與絮凝劑導入管路1上的電磁閥相連連接，控制絮凝劑添加Y型電磁閥的開閉， 所述設備中心處理器的控制端與與雙級攪拌機4旋轉軸控制電機連接，所述設備中心處理器 的控制端分別與集水槽5和溢流槽6之間的電磁閥、控制污物收集筒12與離心甩干機13 之間的電磁閥相連;端設備調節中心處理器通過兩級水質監測反饋信號，第一級監測通過檢 測安裝于污水及絮凝劑導入管路1中的水質監測元器件，控制調節絮凝劑加入量和雙級攪拌 機4的轉速，第二級監測通過集水槽5中的水質監測元器件，控制集水槽5和溢流槽6之間 電磁閥開閉，并控制污物收集筒12與離心甩干機13之間的電磁閥的開閉控制實現污物周期 外排至離心甩干機13;所述的污水及絮凝劑導入管路1連入到罐體2中。所述的罐體2放 置于支架3上。

　　優選地，所述的Y型電磁閥流出一側安裝有水質監測元器件，水質監測元器件為色度 和濁度檢測儀Ⅰ10，Y型閥流出管路由罐體2的側壁接入，入口位于螺旋傘形罩體I7、螺 旋傘形罩體Ⅱ8之間。

　　優選地，嵌連在雙級攪拌機4旋轉軸上螺旋傘形罩體I7與雙級攪拌機4的葉片旋向相 同，而在罐體2底部固定安裝的所述螺旋傘形罩體Ⅱ8的葉片與所述雙級攪拌機4的葉片旋 向相反，所述沉淀器9的上部葉片與在罐體2底部固定安裝的所述螺旋傘形罩體Ⅱ8的葉片 旋向相反。

　　優選地，集水槽5中安裝了聯合檢測儀11，聯合檢測儀11包括懸浮物檢測儀、CODcr 檢測儀、濁度和色度檢測儀Ⅱ。

　　優選地，所述沉淀器9收集的污物通過設備調節中心處理器控制電磁閥定期排放至污物 收集筒12，再經污物收集筒12底部電磁閥定期排放至離心甩干機13。

　　本發明所述的污水絮凝排污系統用作整套污水處理系統中可顯示出很大的優越性。在絮 凝工作狀態期間，嵌連在攪拌機旋轉軸上的螺旋傘形罩體，通過多級傘形罩體葉片的旋向結 構設計，可以確保絮凝物在攪拌過程中加速下沉，以及上清液上浮并進入罐體上方的集水槽 中，高質量的上清液從集水槽流入溢流槽;而固定在罐體底部的螺旋傘形罩體，可用于阻止 絮凝物并防止被攪拌帶起，進而使用沉淀器收集絮凝物，這樣在外排污物工作狀態期間，可 以盡可能實現污物外排，而減少液體流出;污物收集筒設計可以實現絮凝和排污過程互不干 涉。定期自控排污，這樣可以避免絮凝排污系統頻繁起停，確保污水的絮凝過程可以連續不 斷，使得上清液可以連續溢流外存，而污物可以根據污物收集筒收納體積的過渡設計，實現 污物根據生產需求隨時外排至離心甩干機進行處理。
