申請日2014.01.20

　　公開(公告)日2014.06.25

　　IPC分類號C02F11/02

　　摘要

　　本實用新型涉及一種菌類分解污泥廢棄物的量化實驗反應器，包括圓柱狀透明反應罐，用于支承反應罐的支架，設于反應罐內的雙槳式攪拌裝置，與反應罐頂口活動連接的密封蓋，以及設于反應罐側壁的取樣口;所述反應罐上設有刻度，密封蓋上設有放氣閥門、溫度計和壓力計，取樣口上設有取樣閥;所述攪拌裝置支承于反應罐底部中心，攪拌裝置的轉軸與一電機的動力輸出軸連接，本裝置整體考慮了反應的各項指標，便于記錄反應不同階段的不同數據，并以此及時調節，以求反應整體可控，整體設計合理，簡單明了，注重人性化，提高實驗的可操作性及實驗效果，具有廣泛的實用性。

　　權利要求書

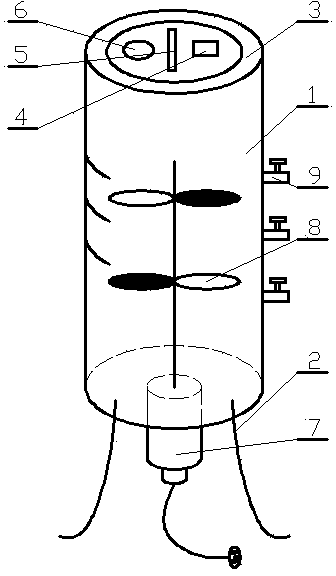

　　1.一種菌類分解污泥廢棄物的量化實驗反應器，其特征是，包括圓柱狀透明反應罐(1)，用于支承反應罐(1)的支架(2)，設于反應罐(1)內的雙槳式攪拌裝置(8)，與反應罐(1)頂口活動連接的密封蓋(3)，以及設于反應罐(1)側壁的取樣口(9);所述反應罐(1)上設有刻度，密封蓋(3)上設有放氣閥門(4)、溫度計(5)和壓力計(6)，取樣口(9)上設有取樣閥;所述攪拌裝置(8)支承于反應罐(1)底部中心，攪拌裝置(8)的轉軸與一電機(7)的動力輸出軸連接。

　　2.根據權利要求1所述的一種菌類分解污泥廢棄物的量化實驗反應器，其特征是，所述支架(2)為三角支架。

　　3.根據權利要求1所述的一種菌類分解污泥廢棄物的量化實驗反應器，其特征是，所述密封蓋(3)與反應罐(1)通過螺紋密合連接，連接處設有密封圈。

　　4.根據權利要求1所述的一種菌類分解污泥廢棄物的量化實驗反應器，其特征是，所述電機(7)與反應罐(1)通過橡膠密封圈密合。

　　5.根據權利要求1所述的一種菌類分解污泥廢棄物的量化實驗反應器，其特征是，所述取樣口(9)設置多個，沿反應罐(1)的軸向等距離設置，取樣閥處于常閉狀態。

　　說明書

　　菌類分解污泥廢棄物的量化實驗反應器

　　技術領域

　　本實用新型涉及反應發生器領域，尤其是對一種菌類分解污泥廢棄物的量化實驗反應器。

　　背景技術

　　伴隨著中國社會的發展和城市化進程的加快，環境的污染急劇擴散，影響也日趨嚴重，城市污泥是當前急待解決的主要污染源之一。其中“超聲波-堿解聯合破解剩余污泥開發碳源”是一項高效解決污泥污染的方式。菌類分解污泥廢棄物量化實驗作為檢驗“超聲波-堿聯合破解”效果的重要手段，一般采用的器具為普通發生器，以圓柱體塑料圓筒和長方體箱應用較多，目前尚無準確規范。采用普通發生器進行實驗存在以下不足：一是對實驗缺乏控制力，不能及時掌握實驗的進程，很多外部因素不能精確量化，使得實驗數據往往缺乏代表性和說服力，而且實驗器具過于簡陋，不夠人性化，影響實驗效率。

　　實用新型內容

　　為了解決上述問題，本實用新型提出了一種為菌類分解污泥廢棄物的量化實驗反應器，本裝置整體考慮了反應的各項指標，便于記錄反應不同階段的不同數據，并以此及時調節，以求反應整體可控，整體設計合理，簡單明了，注重人性化，提高實驗的可操作性及實驗效果，具有廣泛的實用性。

　　本實用新型解決其技術問題所采用的技術方案是：一種為菌類分解污泥廢棄物的量化實驗反應器，包括圓柱狀透明反應罐，用于支承反應罐的支架，設于反應罐內的雙槳式攪拌裝置，與反應罐頂口活動連接的密封蓋，以及設于反應罐側壁的取樣口;所述反應罐上設有刻度，密封蓋上設有放氣閥門、溫度計和壓力計，取樣口上設有取樣閥;所述攪拌裝置支承于反應罐底部中心，攪拌裝置的轉軸與一電機的動力輸出軸連接。

　　所述支架為三角支架，也可以是其它類型的支架，起到固定反應罐的作用。

　　所述密封蓋與反應罐通過螺紋密合連接，連接處設有密封圈，密封蓋由耐腐蝕塑料制成。

　　所述電機與反應罐通過橡膠密封圈密合。

　　所述取樣口設置多個，沿反應罐的軸向等距離設置，取樣閥處于常閉狀態，只有在使用時才打開。

　　本實用新型的有益效果是：一種菌類分解污泥廢棄物的量化實驗反應器，本裝置整體考慮了反應的各項指標，便于記錄反應不同階段的不同數據，并以此及時調節，以求反應整體可控，整體設計合理，簡單明了，注重人性化，提高實驗的可操作性及實驗效果，具有廣泛的實用性。
