申請日2014.01.20

　　公開(公告)日2014.09.10

　　IPC分類號F28D7/02

　　摘要

　　本實用新型公開了一種洗頭廢水余熱利用裝置，包括包括面板、底盤，所述底盤迂回設有污水槽，底盤邊緣的污水槽末端設有污水排出口;污水槽中設有繞成螺旋狀的輸送凈水的熱交換管，所述熱交換管是導熱性能良好的材料制作，繞成螺旋狀的熱交換管置于同一水平面上，熱交換管兩端通過底盤的側面分別與熱水器冷水進口和自來水管連通;所述面板上表面設有廢熱水過濾水箱，廢熱水過濾水箱內設有過濾網，面板內設有連通廢熱水過濾水箱底部和污水槽起始端的通孔;面板鑲嵌于底盤上。所述熱交換管優選波紋管。由于面板設置了廢熱水過濾水箱，可以充分收集洗頭后的廢熱水;用波紋管做熱交換管且繞成螺旋狀，廢水的熱能被最大限度地回收利用。

　　權利要求書

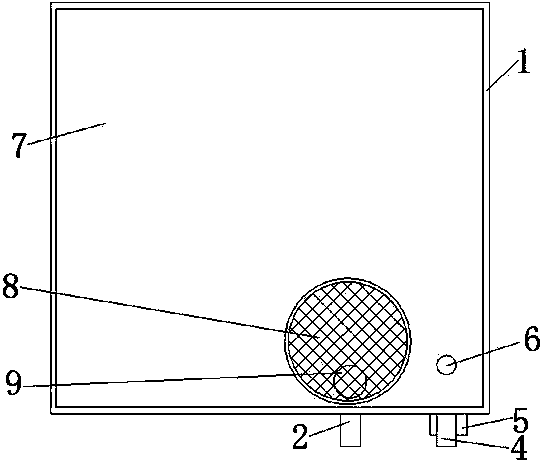

　　1.一種洗頭廢水余熱利用裝置，包括面板(7)、底盤(1)，其特征在于：所述底盤(1)迂回設有污水槽(10)，底盤(1)邊緣的污水槽(10)末端設有污水排出口(5);污水槽(10)中設有繞成螺旋狀的輸送凈水的熱交換管，所述熱交換管是導熱性能良好的材料制作，繞成螺旋狀的熱交換管置于同一水平面上，熱交換管兩端通過底盤(1)的側面分別與熱水器冷水進口和自來水管連通;所述面板(7)上表面設有廢熱水過濾水箱(3)，廢熱水過濾水箱(3)內設有過濾網(8)，面板(7)內設有連通廢熱水過濾水箱(3)底部和污水槽(10)起始端的通孔(9);面板(7)鑲嵌于底盤(1)上。

　　2.根據權利要求1所述的洗頭廢水余熱利用裝置，其特征在于：所述底盤(1)的側面固定有進水管(4)和出水管(2)，進水管(4)在底盤(1)外的一側連接自來水管、在底盤(1)內的一側連接熱交換管的一端，出水管(2)在底盤(1)外的一側連接熱水器的冷水進口、在底盤(1)內的一側連接熱交換管的另一端。

　　3.根據權利要求2所述的洗頭廢水余熱利用裝置，其特征在于：所述底盤(1)側面的進水管(4)和出水管(2)設于底盤(1)同一側面。

　　4.根據權利要求1所述的洗頭廢水余熱利用裝置，其特征在于：所述污水排出口(5)設于底盤(1)的側面。

　　5.根據權利要求1所述的洗頭廢水余熱利用裝置，其特征在于：所述熱交換管是波紋管。

　　6.根據權利要求1所述的洗頭廢水余熱利用裝置，其特征在于：所述面板(7)比底盤(1)的邊緣至少低5毫米，面板(7)上還有一個小孔(6)通往底盤(1)內的污水槽(10)。

　　說明書

　　洗頭廢水余熱利用裝置

　　技術領域

　　本實用新型涉及余熱利用裝置，特別涉及一種洗頭廢水余熱利用裝置。

　　背景技術

　　過去人們洗澡時，熱水流過人體表后尚有較高的溫度，這些用過后的熱水一般是排入下水道中，造成了熱能的浪費。在提倡環保節能的時代，人們想出了不少的辦法利用洗澡產生的污水中的余熱，如公告號”CN103256836A”、公告日“2013.08.21”的“一種暗裝高效收集淋浴余熱的裝置和方法”披露了一種洗澡廢水余熱回收利用裝置，該裝置包括底盤、活動的面板和熱交換管，面板中央為網狀地漏，底盤上設有從中央向外盤繞的污水槽，形如渦卷彈簧，污水槽靠底盤邊緣的末端設有與下水道相連的污水出水口;污水槽內放置由波紋管繞成螺旋狀的熱交換管，其形如常見的拉伸彈簧，熱交換管的一端在底盤側面污水出水口處連通自來水管，另一端在底盤中央通過一根彎管連通至底盤下并通過底盤下的一根直管及外部的水管連通熱水器的冷水進口。洗澡產生的污水從面板中央的地漏流下至底盤中央污水槽的起始端，經從中央向外盤繞的污水槽向底盤邊緣流動，最后從底盤邊緣的污水出水口流出到下水道，流動過程中向熱交換管放出熱量;外部來的自來水從污水出水口處的熱交換管一端進入，在熱交換管內流動并吸收管外的熱量，溫度升高，到達底盤中央后流入底盤下的直管，再流向熱水器。這樣的洗澡余熱利用裝置，適用于洗澡余熱的回收利用，但不適合發廊洗頭廢水余熱的回收利用，因為洗頭廢水集中且含有的毛發，毛發可能會堵塞余熱利用裝置，不像洗澡廢水那樣會大面積散開。

　　實用新型內容

　　本實用新型所解決的技術問題在于提供一種適合發廊洗頭廢水余熱回收利用的洗頭廢水余熱利用裝置。

　　為了解決上述技術問題，本實用新型的洗頭廢水余熱利用裝置，包括包括面板、底盤，所述底盤迂回設有污水槽，底盤邊緣的污水槽末端設有污水排出口;污水槽中設有繞成螺旋狀的輸送凈水的熱交換管，所述熱交換管是導熱性能良好的材料制作，繞成螺旋狀的熱交換管置于同一水平面上，熱交換管兩端通過底盤的側面分別與熱水器冷水進口和自來水管連通;所述面板上表面設有廢熱水過濾水箱，廢熱水過濾水箱內設有過濾網，面板內設有連通廢熱水過濾水箱底部和污水槽起始端的通孔;面板鑲嵌于底盤上。

　　所述熱交換管是波紋管。

　　所述底盤的側面固定有進水管和出水管，進水管在底盤外的一側連接自來水管、在底盤內的一側連接熱交換管的一端，出水管在底盤外的一側連接熱水器的冷水進口、在底盤內的一側連接熱交換管的另一端。

　　所述底盤側面的進水管和出水管設于底盤同一側面。

　　所述污水排出口設于底盤的側面。

　　采用本實用新型的結構，由于面板設置了廢熱水過濾水箱，可以充分收集洗頭后的廢熱水，用波紋管做熱交換管且繞成螺旋狀，廢水的熱能被最大限度地回收利用。由于進水管、出水管及污水排出口都設于底盤側面，安裝、維護和清洗方便。本實用新型結構簡單，使用方便，效果好，制造成本低。
