申請日2014.01.20

　　公開(公告)日2014.08.20

　　IPC分類號C02F1/467; C02F1/72; C02F1/00; C02F1/28; C02F1/24; C02F1/52

　　摘要

　　本實用新型公開了一種用于垃圾滲濾液的氧化絮凝復合床裝置，包括殼體、整流器、攪拌槳驅動裝置，在殼體內的由下至上依次設有出水腔、卵石墊層、填料層和進水腔;在進水腔中設有攪拌槳和至少兩組電極組;在卵石墊層中設有進氣管，所述整流器、攪拌槳驅動裝置設在殼體的外部;所述攪拌槳與攪拌槳驅動裝置連接;每個電極組均與整流器連接。本裝置集催化氧化、絮凝、過濾、吸咐、絡合、氣浮、置換功能于一體，對氨氮、色度的去除率可達90%以上，對COD、重金屬離子的去除率可達80%以上，大大提高了垃圾滲濾液的可生化性;裝置自動化程度高，占地面積小，處理效率高，成本低，設備簡單，系統穩定，運行管理方便。

　　權利要求書

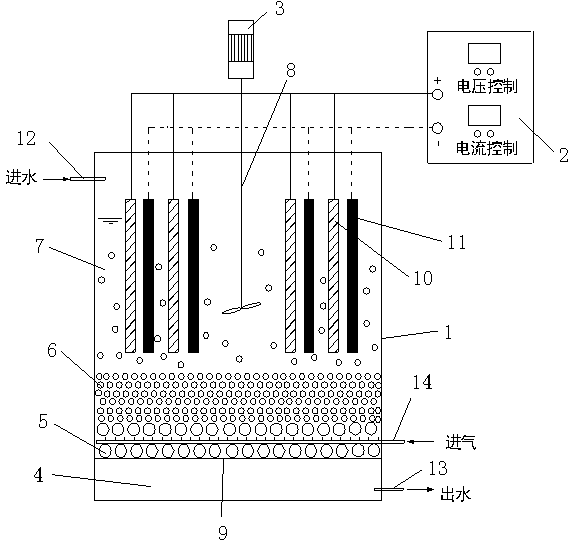

　　1.一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，包括殼體(1)、整流器(2)、攪拌槳驅動裝置(3)，在殼體(1)內的由下至上依次設有出水腔(4)、卵石墊層(5)、填料層(6)和進水腔(7);在進水腔(7)中設有攪拌槳(8)和至少兩組電極組;在卵石墊層(5)中設有進氣管(14)，所述整流器(2)、攪拌槳驅動裝置(3)設在殼體(1)的外部;所述攪拌槳(8)與攪拌槳驅動裝置(3)連接;每個電極組均與整流器(2)連接。

　　2.根據權利要求1所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，在所述卵石墊層(5)與出水腔(4)之間安裝有篩板(9)。

　　3.根據權利要求1所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所述卵石墊層(5)的厚度100~150mm，卵石的粒徑5～10mm。

　　4.根據權利要求1所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所述填料層(6)填料為鐵屑，其厚度為200~300mm，鐵屑的粒徑1～5mm。

　　5.根據權利要求1所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所有電極組平均分布在所述攪拌槳(8)的兩側。

　　6.根據權利要求1或5所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，每個所述電極組包括陽極板(10)和陰極板(11)，所有陽極板(10)均與整流器(2)上的正極相連，所有陰極板(11)均與整流器(2)上的負極相連。

　　7.根據權利要求6所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所述陽極板(10)采用RuO2-IrO2-TiO2/Ti材料，所述陰極板(11)采用不銹鋼材料。

　　8.根據權利要求6所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所述陽極板(10)與陰極板(11)間距1～2cm，電流密度40～60mA/cm2，電壓6～10V，極板尺寸300mm×150mm×1mm，陰陽極板面積比為1:1。

　　9.根據權利要求6所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所有陽極板(10)與陰極板(11)均按照陽極板(10)、陰極板(11)的順序依次排列。

　　10.根據權利要求1所述的一種用于垃圾滲濾液的氧化絮凝復合床裝置，其特征在于，所述電極組有四個。

　　說明書

　　一種用于垃圾滲濾液氧化絮凝復合床裝置

　　技術領域

　　本實用新型涉及一種用于垃圾滲濾液氧化絮凝復合床裝置。

　　背景技術

　　垃圾滲濾液是指垃圾在堆放和填埋過程中由于發酵和雨水的淋洗、沖刷，以及地表水的浸泡而從垃圾填埋場中滲出的黑棕紅色液體。它是一種成分十分復雜、水質水量變化大、危害持續時間長的高濃度有機廢水，是垃圾填埋過程中產生二次污染的主要因素之一。一般來說，垃圾滲濾液pH在4～9之間，CODCr在2000～62000mg/L的范圍內，BOD5在60～45000mg/L的范圍內。

　　生物處理是垃圾滲濾液的一種主體處理方法。生物處理的具體裝置形式有傳統活性污泥法、穩定塘法、生物轉盤法、SBR好氧處理技術裝置、UASB厭氧處理技術裝置、厭氧固定膜生物反應器等。其中活性污泥法、生物轉盤和SBR好氧處理技術裝置等，它們的處理效果好，水力停留時間較短、運行經驗豐富，但工程投資大、能耗大、運行管理費用高;相對來說穩定塘處理比較簡單、投資省、管理方便，但污水停留時間長、占地面積大、對粒徑較大的有機分子去除效果差且凈化能力隨季節變化較大。采用上流式厭氧污泥床(UASB)可很大程度上的降低CODCr,但其出水CODCr值仍然較高，而且垃圾滲濾液里也含有大量的病源微生物，出水水質仍然達不到二級排放標準。

　　目前國內已建成的垃圾滲濾液污水處理廠普遍存在著運行效果差的問題，其主要原因是滲濾液成份復雜,特別是“年老”的滲濾液所含氨氮、重金屬離子等有毒物質濃度很高，對微生物的生長繁殖有抑制作用，這就給生物降解法造成了困難。因此，在短時間內改變垃圾滲濾液水質狀況，提高它的可生化性、減少游離氨的濃度，為后續的生物處理提供較好的物質基礎就顯得非常重要。

　　發明內容

　　為了克服現有技術的不足，本實用新型所要解決的技術問題在于提供了一種處理效率高、設備簡單，系統穩定的用于垃圾滲濾液的氧化絮凝復合床裝置。

　　為達到上述目的，本實用新型是通過以下技術方案實現的：一種用于垃圾滲濾液的氧化絮凝復合床裝置，包括殼體、整流器、攪拌槳驅動裝置，在殼體內的由下至上依次設有出水腔、卵石墊層、填料層和進水腔;在進水腔中設有攪拌槳和至少兩組電極組;在卵石墊層中設有進氣管，所述整流器、攪拌槳驅動裝置設在殼體的外部;所述攪拌槳與攪拌槳驅動裝置連接;每個電極組均與整流器連接。

　　本實用新型的工作原理為：垃圾滲濾液進入進水腔，然后通過調節整流器上的的旋鈕控制電解氧化反應需要的電壓和電流，使污染物通過電極組電解水產生的HO·和電解過程中產生的強氧化劑(如CLO- 等)的作用下進行氧化分解。同時，開啟攪拌槳驅動裝置使攪拌槳轉動，并通過進氣管10曝氣，使填料與垃圾滲濾液中的污染物接觸，發生一系列的物理化學反應，生成一種或多種新生態的混凝劑及新生態的氧化劑。這樣電解、絮凝、吸附、催化氧化、絡合、置換、氣浮、過濾等多種物理化學作用可同時在氧化絮凝復合床裝置中進行，從而使垃圾滲濾液中的污染物被迅速除去。填料層過濾飽和后，需要進行反沖洗再生，進行反沖洗時，裝置出水管兼作反沖洗的進水管，裝置進水管兼作反沖洗的排水管。經過處理后的垃圾滲濾液通過出水腔達標排放或進行下一級的生物深化處理。

　　有益效果：與現有技術相比，本實用新型的優點在于，本實用新型是利用氧化絮凝復合床技術對垃圾滲濾液進行處理，大幅度的降低垃圾滲濾液中的氨氮、COD、重金屬離子等污染物濃度，為后續的生物處理提供良好的物質基礎。通過本實用新型的處理，能提高氨氮、COD、色度的去除率，對氨氮、色度的去除率可達90%以上，對COD、重金屬離子的去除率可達80%以上，能大大提高垃圾滲濾液的可生化性;且裝置自動化程度高，占地面積小，處理效率高，成本較低，設備簡單，系統穩定，運行管理方便。
