申請日2014.01.20

　　公開(公告)日2014.08.13

　　IPC分類號G01N27/00

　　摘要

　　一種基于特征變量的污水總磷測量裝置屬于污水處理領域。水質參數綜合檢測裝置，包括酸堿度電極，ORP氧化還原電位電極，DO溶解氧電極，溫度傳感器，NH4-N氨氮電極，NO3-N硝酸鹽氮電極，TSS懸浮物電極。所述水質參數綜合檢測裝置連接到操作和顯示裝置，操作和顯示裝置連接到數據處理設備。目前受檢測技術發展的限制，污水處理行業對TP測量?jī)x表存在著測量時間過長，維護成本較高且維護周期長，測量成本過高，且在測量過程中存在二次污染問題，無法有效滿足污水處理過程中實時檢測。本實用新型可應用在工業污水和城市生活污水處理中，用于對關鍵水質參數TP(Total Phosphorus，總磷)在線檢測。

　　權利要求書

　　1.一種基于特征變量的污水總磷測量裝置，其特征在于：

　　包括酸堿度電極，ORP氧化還原電位電極，DO溶解氧電極，溫度傳感器， NH4-N氨氮電極，NO3-N硝酸鹽氮電極和TSS懸浮物電極;所述水質參數綜合檢 測裝置連接到操作和顯示裝置，操作和顯示裝置連接到數據處理設備。

　　說明書

　　一種基于特征變量的污水總磷測量裝置

　　技術領域

　　本實用新型屬于污水處理領域，可應用在工業污水和城市生活污水處理中，用于對關鍵 水質參數TP(Total Phosphorus，總磷)在線檢測。

　　背景技術

　　污水處理過程是包含復雜生化的反應過程，具有很強的動態非線性、強干擾性、不確定 性和噪聲，而且其中很多水質參數之間都含有耦合關系，因而對于污水水質關鍵參數實時測 量帶來很多的不便性，而且對于污水處理過程模型的建立異常困難。

　　目前軟測量建模方法很多，根據人們對過程的認識程度可分為基于機理的傳統建模方法、 基于數據驅動的建模方法以及機理和數據驅動相結合的混合建模方法。結合污水處理過程， 傳統的數學模型以國際水污染控制協會廢水生物處理設計與運行數學模型課題組提出的 ASM系列模型為代表，這些模型中許多定量關系由經驗得到的，未知參數多，不確定參數在 不同的環境呈現不確定變化。基于人工智能的建模方法，對于污水處理關鍵水質參數能夠有 效地檢測以及預測，智能建模主要包括神經網絡建模，神經網絡建模的方法主要有：模糊神 經網絡建模、遞歸神經網絡建模、BP神經網絡建模、RBF徑向基神經網絡建模等。

　　通過國家出水標準，TP是表征污水水質的關鍵參數之一。TP是藻類生長需要的關鍵性 元素，過量磷的攝取會造成水體污穢異臭，促使湖泊發生富營養化以及海灣出現赤潮的最主 要原因，故TP長期以來作為一項環境監測指標被廣泛使用。在TP的測量過程中，室溫下靜 置15min，使用光程為30mm比色皿，在700nm波長下，以水作做對比，測定吸光度，扣除 空白試驗的吸光后，從工作曲線上查得磷的含量。目前主要采用鉬酸銨分光光度法、微波消 解法、高碘酸鉀分光光度法、磷鉬藍分光光度法等。

　　總磷是水樣經消解后將各種形態的磷轉變成正磷酸鹽后測定的結果，以每升水樣含磷毫 克數計量�？偭椎暮�量以C(mg/L)表示，按下式進行計算：

　　$C=\frac{m}{v}$

　　式中：m-----試樣測得含磷量，μg;

　　V------測定用試樣體積，mL。

　　鉬酸銨分光光度法是符合國家標準的測定水質總磷的方法，其測定方法是在酸性條件下， 砷、鉻、硫干擾的情況下進行試驗測定。通過使用硫酸鉀(或硝酸-高氯酸)為氧化劑，將沒有 經過過濾的水樣進行消解，使得含磷全部氧化為正磷酸鹽。通過正磷酸鹽與鉬酸銨在酸性介 質中反應，在銻鹽存在的條件下生成磷鉬雜多酸后，立即被抗血酸進行還原，生成絡合物， 通過測定器吸光度，即可測定水樣中的總磷含量。

　　微波消解法的原理是采用過硫酸鉀再使用高頻電磁波穿透容器作用在水樣，產生劇烈振 動、摩擦并吸收微波能，使其能夠迅速升溫達到快速消解的目的。將標準磷溶液聚于四氟乙 烯密封消解罐中，加入適量的過硫酸鉀使溶液均勻混合，最終在XT-Ⅲ壓力自控密閉微波消 解儀中消解。待磷標準溶液消解后，在消解液中加入抗壞血酸溶液，待一定時間后，加入鉬 酸鹽溶液進行充分混合，將混合好的溶液放入比色皿中。在700nm波長下，以水代替溶液試 樣，加入與測定時相同體積的顯色劑對比�？鄢�空白實驗的吸光度，從工作曲線上查得磷的 含磷。其缺點在于測取時間較長，過程較繁瑣，測定的精度還有待提高。

　　高碘酸鉀分光光度法原理是在中心介質中，加入試劑，在高溫條件下促使試樣消解。將 水樣中所含磷全部氧化為正磷酸鹽。在酸性介質中，正磷酸鹽與試劑發生反應，生成絡合物， 通過測定吸光度來最終測取總磷含量。該方法樣品需要在高溫、高壓容器中進行消解，檢測 過程復雜，耗時耗能，并且存在較大的污水二次污染問題。

　　磷鉬藍分光光度法原理是采用甲苯萃取水樣中單質磷，用溴酸鉀-溴化鉀溶液和高氯酸將 單質磷氧化為正磷酸鹽，再用氯化亞錫還原鉬藍分光光度法測定其含磷量。這一方法對于單 質磷的同素異形體很難進行萃取，而且在測定過程中溴酸鉀-溴化鉀溶液等強氧化性會使得有 機磷氧化為正磷酸鹽，測定過程中存在過多干擾，靈敏度也相對較低。

　　隨著國家對環境治理的投入不斷加大，對水資源可再生利用和出水水質的要求的提高， 污水處理廠為了更好地提高精度并節省成本和實現更好的出水水質，必須在污水處理過程中 加入更多的控制量，采用更加智能的方法解決污水處理工藝中的各種問題。為達到以上目的， 及時獲得污水處理系統當中重要的過程參數及水質參數是十分關鍵的。

　　現今國內外關于TP的測量?jī)x器所采取的測量方法主要為鉬酸銨分光光度法。但是鉬酸 銨分光光度法的測量?jī)x器測量時間過長，需要1個小時，無法滿足污水處理過程實時控制的 需要;采用鉬酸銨分光光度法的TP測量?jī)x器成本較昂貴，且運行費用需要1萬元左右;采 集的數據過程中需要加入試劑，會造成污水的二次污染;同時常規的TP測量?jī)x需要對于儀 器進行定期的維護，使得成本更加昂貴，而且不進行定期維護參數測定精度會下降10%-20%。

　　實用新型內容

　　本實用新型涉及的一種基于特征變量的污水總磷測量裝置，其特征在于：

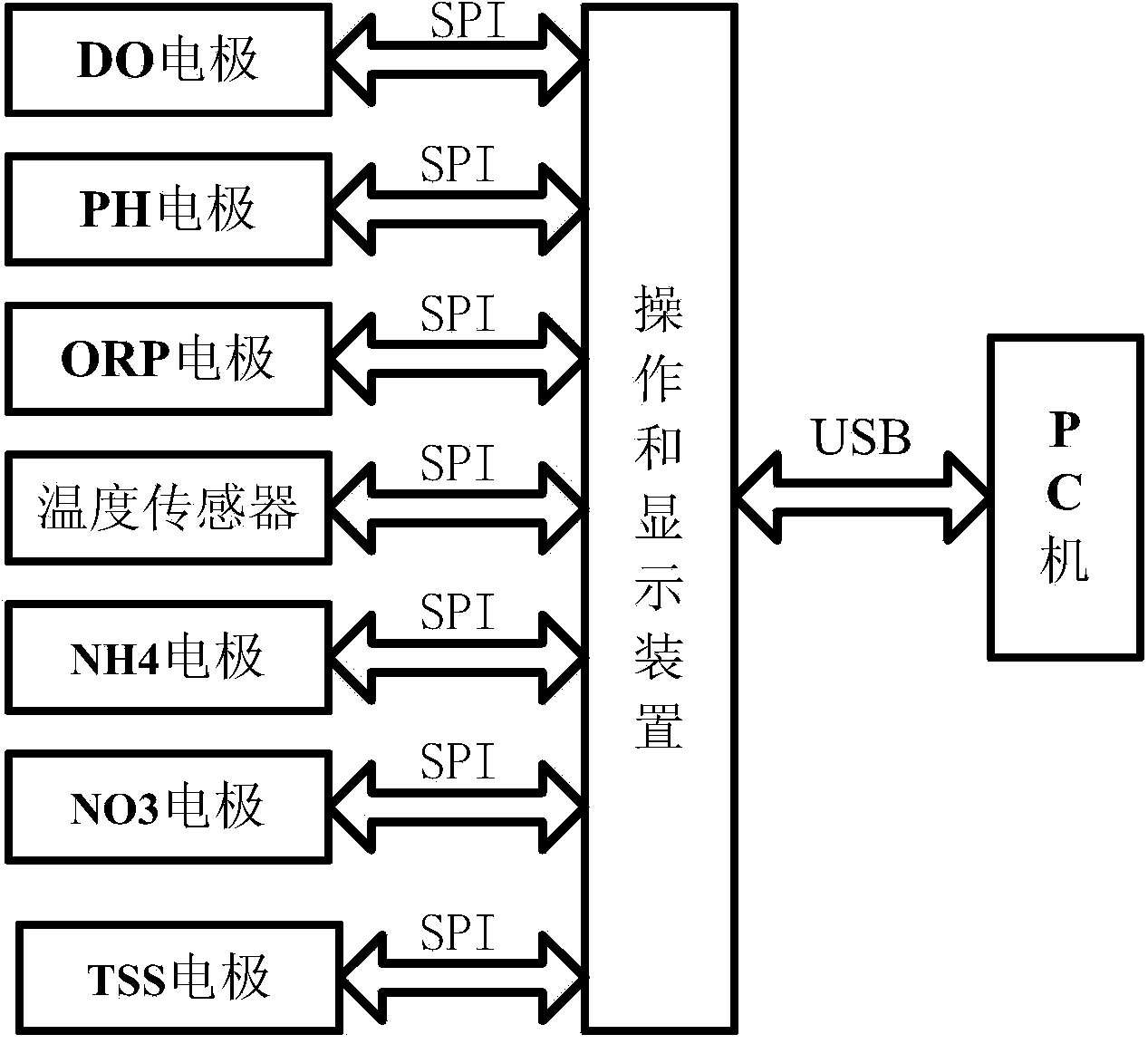

　　包括酸堿度電極，ORP氧化還原電位電極，DO溶解氧電極，溫度傳感器，NH4-N氨氮電 極，NO3-N硝酸鹽氮電極和TSS懸浮物電極;所述水質參數綜合檢測裝置連接到操作和顯示 裝置，操作和顯示裝置連接到數據處理設備。

　　本裝置可以用于污水處理廠對TP的實時監測，對當前應用較多的A2O(厭氧-缺氧-好氧 法)、SBR法(序批式活性污泥法)等工藝的污水處理系統均可適用;同時還可以用于實驗室中 相關污水處理工藝的模型中TP的監測。
