申請日2014.01.20

　　公開(公告)日2015.07.15

　　IPC分類號C02F9/14

　　摘要

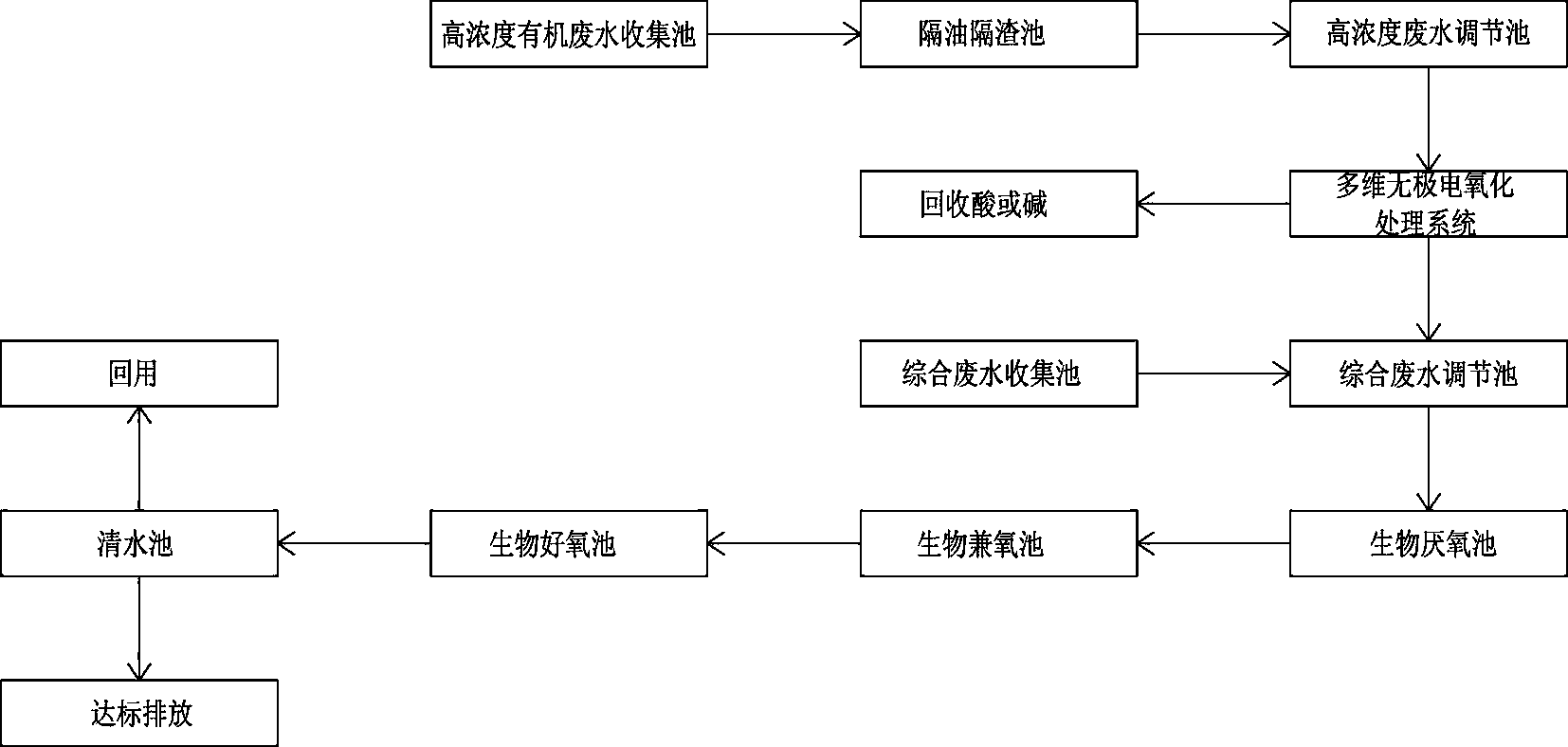

　　本發明涉及一種多維無極電氧化處理廢水的方法，高濃度廢水首先通過隔油/隔渣池，去除大部分懸浮和容易沉淀的顆粒物，廢水自流入廢水調節池;出水通過水泵定時定量進入多維無極電氧化處理系統進行電催化氧化處理，若廢水為含酸或堿的廢水，則可通過多維無極電氧化處理系統將廢水中的酸或堿回收利用;處理后的廢水與一般的綜合廢水自流入綜合廢水調節池，經過混合調勻后，調節pH，進入生物處理系統，依次經過厭氧池-兼氧池-好氧池的處理，處理后的廢水達標后排放，其中部分出水排入回用水池。本發明具有操作簡單、便于自動化控制、反應條件溫和、處理效果穩定，可回收酸堿的優點。

　　權利要求書

　　1.一種多維無極電氧化處理廢水的方法，其特征在于，其具體步驟為：

　　(1)高濃度廢水首先通過隔油/隔渣池，去除大部分懸浮和容易沉淀的顆粒物，浮渣和沉淀物由泵輸送至污泥沉降槽，廢水自流入廢水調節池;

　　(2)將前步工序的出水通過水泵定時定量進入多維無極電氧化處理系統進行電催化氧化處理，處理后的廢水排入綜合廢水調節池;本步驟中，電催化氧化處理裝置中廢水停留時間為5-30min，多維無極電氧化處理系統內填充有臨界固體電解質填料，所述的臨界固體電解質填料為顆粒狀，成分包括陶瓷土37~47%、火山巖22~32%、低價鐵19~29%、氧化硅3.5%、銅粉1.6%、二氧化鈦1.5%和黃湖精0.4%;若廢水為含酸或堿的廢水，則可通過多維無極電氧化處理系統將廢水中的酸或堿回收利用;

　　(3)經前步處理后的廢水與一般的綜合廢水自流入綜合廢水調節池，經過混合調勻后，調節pH，進入生物處理系統，依次經過厭氧池-兼氧池-好氧池的處理，處理后的廢水經過檢測分析，達標后排放，其中出水部分排入回用水池。

　　2.根據權利要求1所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述臨界固體電解質填料成分中的銅粉1.6%可替換為二氧化錳1~3%。

　　3.根據權利要求1所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述步驟(2)中多維無極電氧化處理系統包括酸堿回收槽、分離反應區域、高頻電源及設備區域、高頻電解反應區域、催化反應區域、氧化反應區域和設備基座，分離反應區中間設置一塊具有半透膜性質的陶瓷板，陶瓷板一邊放置電極板及臨界固體電解質填料，另一邊通過自來水。

　　4.根據權利要求3所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述步驟(2)中酸或堿回收處理步驟為：

　　a.將含酸、堿的污水分別抽送至多維無極電氧化系統內通上電源，根據水質的pH值來調節電流電壓;

　　b.含酸或含堿廢水首先進入高頻電解反應區域，對廢水中的污染物質進行電解氧化處理，然后處理后的廢水進入分離反應區域，然后分離出來的酸或堿流入酸堿回收槽。

　　5.根據權利要求1所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述步驟(2)中的多維無極電氧化處理系統步驟可根據處理工藝的要求作為廢水處理的前處理或轉性處理或末端處理。

　　6.根據權利要求1所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述步驟(1)中的高濃度廢水若含有乳化狀和懸浮狀顆粒物時，先去除不溶性有機物，采用破乳或絮凝沉淀或動態膜過濾處理之后，再進入多維無極電氧化處理系統。

　　7.根據權利要求1所述的一種多維無極電氧化處理廢水的方法，其特征在于：所述步驟(1)中的高濃度廢水若含有大量的金屬催化劑和難降解有機物，步驟(3)采用的是氧化-還原-沉淀的后續處理工藝。

　　說明書

　　一種多維無極電氧化處理廢水的方法

　　技術領域

　　本發明涉及一種利用電化學組合技術處理有毒有害、難降解、高濃度有機廢水的復合工藝，屬于高級氧化技術處理廢水領域。

　　背景技術

　　高濃度有機廢水為常見的工業廢水，其行業涉及到化工、印染、醫藥、造紙、農藥等等諸多項業。由于其含有較復雜的成分及污染物，采用通常技術難以處理至達標排放或回用。高濃度有機廢水中主要含大量的可溶性有機物，通常情況下COD極高，可生化性差，極難進行生物處理，另外，色度濃度高，不易處理達標。針對這些高濃度難處理的有機廢水，目前大部分采用化學和生物相結合的處理工藝，目前電化學方法成為處理高濃度有機廢水技術的研究熱點。電化學方法處理廢水的機理是在反應體系中產生強氧化物質(如·OH、H2O2、OCl-、Cl2、O3、·O2等)，與有機污染物發生直接氧化反應和間接氧化反應，將生物難降解的大分子有機物分解成為易生物降解的小分子有機物，提高廢水的可生化性，甚至將其完全礦化為CO2、H2O等無機物。

　　對于化工、印染等行業的廢水來說，通常含有高濃度的酸或堿，針對這種高濃度的含酸或堿的有機廢水鐵塔法來進行催化及氧化處理或氣浮與物理化學法技術來處理，具有加藥量大，處理效果不穩定，反應條件嚴苛的缺點。這種高濃度的酸堿廢水往往采用加藥量來滿足反應條件，需投加大量的藥劑，產生大量的污泥，最為關鍵的是由于調節了pH值后會造成一些膠體狀的物質與鹽的提高，對后續生化處理造成了一個難以解決的死問題，且運營成本高，水質不穩定。

　　發明內容

　　本發明是為了克服目前廢水處理中的不足，針對高濃度或含酸堿的高濃度有機廢水的處理，而提供一種操作簡單、便于自動化控制、反應條件溫和、處理效果穩定，可回收酸堿的多維無極電氧化處理廢水的方法。

　　本發明所述一種多維無極電氧化處理廢水的方法，其具體步驟為：

　　(1)高濃度廢水首先通過隔油/隔渣池，去除大部分懸浮和容易沉淀的顆粒物，浮渣和沉淀物由泵輸送至污泥沉降槽，廢水自流入廢水調節池;

　　(2)將前步工序的出水通過水泵定時定量進入多維無極電氧化處理系統進行電催化氧化處理，處理后的廢水排入綜合廢水調節池;本步驟中，電催化氧化處理裝置中廢水停留時間為5-30min，多維無極電氧化處理系統內填充有臨界固體電解質填料;若廢水為含酸或堿的廢水，則可通過多維無極電氧化處理系統將廢水中的酸或堿回收利用;

　　(3)經前步處理后的廢水與一般的綜合廢水自流入綜合廢水調節池，經過混合調勻后，調節pH，進入生物處理系統，依次經過厭氧池-兼氧池-好氧池的處理，處理后的廢水經過檢測分析，達標后排放，其中出水部分排入回用水池。

　　所述步驟(2)中臨界固體電解質填料為顆粒狀，成分包括陶瓷土37~47%、火山巖22~32%、低價鐵19~29%、氧化硅3.5%、銅粉1.6%、二氧化鈦1.5%和黃湖精0.4%。

　　所述臨界固體電解質填料成分中的銅粉1.6%可替換為二氧化錳1~3%。

　　所述步驟(2)中多維無極電氧化處理系統包括酸堿回收槽、分離反應區域、高頻電源及設備區域、高頻電解反應區域、催化反應區域、氧化反應區域和設備基座，分離反應區中間設置一塊具有半透膜性質的陶瓷板，陶瓷板一邊放置電極板及臨界固體電解質填料，另一邊通過自來水。

　　所述步驟(2)中酸或堿回收處理步驟為：

　　a.將含酸、堿的污水分別抽送至多維無極電氧化系統內通上電源，根據水質的pH值來調節電流電壓;

　　b.含酸或含堿廢水首先進入高頻電解反應區域，對廢水中的污染物質進行電解氧化處理，然后處理后的廢水進入分離反應區域，然后分離出來的酸或堿流入酸堿回收槽。

　　所述步驟(2)中的多維無極電氧化處理系統步驟可根據處理工藝的要求作為廢水處理的前處理或轉性處理或末端處理。

　　所述步驟(1)中的高濃度廢水若含有乳化狀和懸浮狀顆粒物時，先去除不溶性有機物，采用破乳或絮凝沉淀或動態膜過濾處理之后，再進入多維無極電氧化處理系統。

　　所述步驟(1)中的高濃度廢水若含有大量的金屬催化劑和難降解有機物，步驟(3)則采用的是氧化-還原-沉淀的后續處理工藝。

　　本發明的優點在于：

　　1、采用多維無極電氧化技術作為高濃度有機廢水，具有操作簡單、便于自動化控制、反應條件溫和、處理效果穩定、無二次污染、后處理簡單又可與其他處理方法相結合構成復合工藝;

　　2、高濃度有機廢水或含酸堿的高濃度有機廢水通常采用加藥量來滿足反應條件，往往達不到排放標準，且需投加大量的藥劑，而通過多維無極電氧化技術可將生產過程中殘留的酸或堿直接回收出來并同時達到與滿足生產工藝中去使用，節約處理成本;

　　3、通過在多維無極電氧化裝置的電解槽內填充臨界固體電解質填料，可提高廢水的脫色效果，脫色效果率高達99%，而且填料不會結塊與變質，可長期使用;

　　4、多維無極電氧化裝置可調性好，適用范圍廣，可根據應用范圍及水質要求選用極板和填料，也可根據工藝要求任意調節，配套使用;

　　5、工作時由于電極板處于極相的變化，長期使用不需要任何的維護，因而采用的是從0-100V的電壓與極板直接反應，F(xiàn)e不會鈍化，無需用稀鹽酸活化，陰極到一定的設計范圍只需要維護或更換既可。
