申請日2014.01.20
公開(公告)日2014.12.24
IPC分類號C02F9/14
摘要
本發明涉及一種城郊生活污水生態截凈系統，包括污水與雨水收集池與污水與雨水分離系統，該系統還包括循環式滲濾系統、污水凈化系統、循環水道與儲水池，城市污水與雨水分離后，雨水經排水管網收集送至雨水沉砂池過濾后送入河道，城市污水經污水經排水管網收集后與郊區的農家污水匯合送入循環式滲濾系統，經滲濾后的水送入污水凈化系統，凈化后送入儲水池。本發明成本低、效率高、提高水資源的利用率;集污水和雨水綜合利用于一體，利于水資源的循環利用;電耗少，能耗少，利于環保;在生態去污系統中養殖水生動物與經濟作物，達到了凈水要求，同時帶來了一定的經濟效益與社會效益。
權利要求書
1.一種城郊生活污水生態截凈系統，包括污水與雨水收集池與污水與雨水分離系統，其特征在于，該系統還包括循環式滲濾系統、污水凈化系統、循環水道與儲水池，城市污水與雨水分離后，雨水經排水管網收集送至雨水沉砂池過濾后送入河道，城市污水經污水經排水管網收集后與郊區的農家污水匯合送入循環式滲濾系統，經滲濾后的水送入污水凈化系統，凈化后送入儲水池。
2.根據權利要求1所述的一種城郊生活污水生態截凈系統，其特征在于，所述污水凈化系統包括一級處理池、二級處理池、三級處理池、水稻田，一級處理池內密集培養藻類微生物與浮水植物，一級處理池底部由多孔土質濾材堆積而成，所述多孔土質濾材中植入硝化細菌群與苦草;二級處理池為水生動物養殖池;三級處理池內種植經濟作物。
3.根據權利要求2所述的一種城郊生活污水生態截凈系統，其特征在于，藻類微生物為纖維藻、小球藻、柵藻、螺旋藻或綠藻中的幾種，浮水植物包括浮萍、鳳眼蓮、滿江紅或睡蓮中的幾種，一級處理池中藻類微生物的含量為1×103-8×104個/mL，浮水植物的種植密度為70-85株/m2，苦草的種植密度為90-105株/m2。
4.根據權利要求2所述的一種城郊生活污水生態截凈系統，其特征在于，硝化細菌群的含量為1×103-1×104 cfu/mL。
5.根據權利要求2所述的一種城郊生活污水生態截凈系統，其特征在于，二級處理池中養殖的水生動物包括食植動物與肉食動物，食植動物為中國對蝦、三疣梭子蟹、鰱魚或鳙魚中的幾種，肉食動物為黃鱔、花鱸、中華鱉、蠑螈、銀鯧中的幾種，食植動物的養殖密度為120-200只/畝，肉食動物的養殖密度為55-100只/畝。
6.根據權利要求2所述的一種城郊生活污水生態截凈系統，其特征在于，經濟作物為蓮藕、荷花、蘆竹、茭白、荸薺、菱角、芡實或鳶尾中的幾種，種植密度為150-200株/m2。
7.根據權利要求2或3或4或5或6所述的一種城郊生活污水生態截凈系統，其特征在于，一級處理池的面積為10-15畝，二級處理池的面積為50-75畝，三級處理池的面積為20-30畝。
8.根據權利要求1所述的一種城郊生活污水生態截凈系統，其特征在于，所述循環滲濾系統包括一預處理池，其中設置有過濾填料;預處理池的出水管連接到以循環式供水池，并通過水泵入一濾池系統;該濾池系統包括頂部的多個入水管，所述濾池系統中填充有用于過濾的填料，底部設置有排水管。
9.根據權利要求1所述的一種城郊生活污水生態截凈系統，其特征在于，循環水道寬度為1-1.5m、高度0.5-0.7m。
10.根據權利要求1或2或3或4所述的一種城郊生活污水生態截凈系統，其特征在于，儲水池的中的水一部分送入河道，另一部分送入郊區養殖場做養殖用水。
說明書
一種城郊生活污水生態截凈系統
技術領域
本發明涉及污水的處理及再利用領域，特別涉及一種城市污水、農家污水與雨水的處理的城郊生活污水生態截凈系統。
背景技術
如果把一座城市看成一個有生命的有機整體，那么由護城河、流經城市的河流和城市濕地等組成的城市水系就猶如這個有機體的血液。它不但作為一種不可再生的自然資源滋養著一方人民，讓城市充滿勃勃生機，更具有重要的生態服務功能。近年來，隨著城市化進程的逐步加速，我國許多地方大干快上，一座座嶄新的城市如雨后春筍般拔地而起，而作為城市重要組成部分的城市水系卻遭受了巨大的破壞。這些破壞主要表現在:一是城鎮人口增加帶來了城市生活垃圾激增，而一些市民的環境意識不強，隨意往河道內傾倒生活垃圾，使不少城市水體遭受嚴重污染，一些小水泡甚至淪為垃圾填埋場。
幾乎所有城市河流都成為下水道的排泄場，河流的水質越來越差;有的城市有污水處理系統，但采取了“大截排”的污水集中處理的方式，把污水集中起來通過污水干管送到十幾公里以外的污水處理廠集中處理，這樣的污水處理系統非常不經濟，也無法進行中水的就地利用。污水“搬家”的簡單做法也無助于削減排向大自然的COD總量。
城市生活污水的無度排放，令內河水系的水質不斷惡化，加上對水系上游水源的保護不力，使得水系的長年徑流量不斷變少，更加劇了水質的惡化。在六七十年代，很多河水還清澈見底，而如很多城市內河垃圾沉積，黑水翻天，臭氣撲鼻。
全國防洪堤從解放初的9萬km，到20世紀80年代的16萬km，目前的25萬km，堤線越來越長，堤身越來越高，相應的洪水水位也越來越高。這是因?yàn)樵谖覈?guó)一些城市，城市河道治理基本上執行一百年一遇、五十年一遇的一刀切設計標準形成城市內部高大的防洪堤，嚴重地影響了原有的城市排水系統、道路交通和生態系統。這種單一的水系治理思路，使得河道成了單純的防洪工程：其弊端主要體現在以下方面：首先是河道、湖泊的硬質駁岸和砌底，原有的自然河堤或土壩變成了鋼筋混凝土或漿砌塊石護岸，河道斷面形式單一生硬，造成了水岸景觀的千篇一律，水生態和歷史文化景觀的嚴重破壞。其次在治理河岸護堤時，不少城市都采取垂直型護壁堤圍的形式，或者不合理地種植護堤植被，破壞了河流的生態功能。城市內的河道或者護城河的河床砌上水泥后，短期內確實水清見底，但是用不了多久，河流就因?yàn)槭チ颂烊簧鷳B(tài)水的更新以及自凈功能而變成一河死水。天長日久，河水發臭、渾濁，不但不能給城市帶來益處，反而變成了城市的一大污染源。三是在城市建設過程中，原有的護城河或者其他城市蓄水地被過量取水又得不到及時補充導致河道干涸，水體消失。按人的主觀意志(為了修路、蓋房、旅游)改變河流的走向、切斷河流之間的聯系，隨意填埋、裁彎取直、填河造地，圍湖造地，致使許多優美的明河變成了暗渠，原來流動互通的水系變成了支離破碎的水溝，原有河道的自然生態群落遭到毀滅，城市水系失去了自我凈化的能力。這是典型的與河流爭空間。
中國專利公布號CN103387309A，公布日2013年11月13日，名稱為應用于河流生態系統控制水體污染的方法，采用生物膜法和物理吸附法相結合的組合方法對水體污染進行控制，所述組合方法通過同一個裝置實現，用于該方法的裝置由生物接觸氧化處理裝置和物理吸附處理裝置組合而成。其不足之處在于，成本較高。
發明內容
本發明的目的在于為了解決現有水環境的修復技術造價高、修復的副作用及季節性限制的缺陷而提供一種成本低、效率高、集污水和雨水綜合利用的城郊生活污水生態截凈系統。
為了實現上述目的，本發明采用以下技術方案：

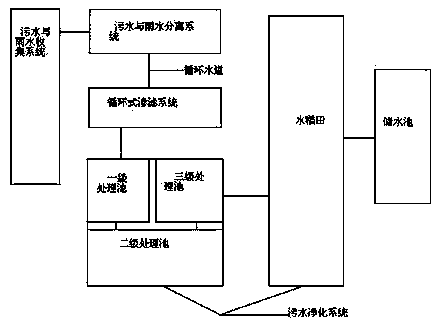

一種城郊生活污水生態截凈系統，包括污水與雨水收集池與污水與雨水分離系統，該系統還包括循環式滲濾系統、污水凈化系統、循環水道與儲水池，城市污水與雨水分離后，雨水經排水管網收集送至雨水沉砂池過濾后送入河道，城市污水經污水經排水管網收集后與郊區的農家污水匯合送入循環式滲濾系統，經滲濾后的水送入污水凈化系統，凈化后送入儲水池。在本技術方案中，收集城市污水和雨水后，利用污水與雨水分離器將其分離，分離后的污水與農家污水匯合送入循環式滲濾系統，循環式滲濾系統提高了進入濾池水體中溶解氧的含量，從而克服了沙濾池的臭味問題，具有更好的出水水質，對BOD和總懸浮物的去除率可達95%以上，以采用多種填料提高去除污水中有害顆粒的截留問題;經過循環式滲濾系統后的水進入污水凈化系統，污水凈化系統起到凈化水的作用，改善生態環境，促進退化水生態系的恢復，同時可以養殖經濟作物與水生動物從而獲得經濟效益。
作為優選，所述污水凈化系統包括一級處理池、二級處理池、三級處理池、水稻田，一級處理池內密集培養藻類微生物與浮水植物，一級處理池底部由多孔土質濾材堆積而成，所述多孔土質濾材中植入硝化細菌群與苦草;二級處理池為水生動物養殖池;三級處理池內種植經濟作物。在本技術方案中，一級處理池以去除污水中含有的重金屬、氮、磷、有機物等物質，達到凈化水質，而一級處理池的藻類微生物死亡后撈出可作為二級處理池內水生動物的部分食物，節省成本;二級處理池養殖水生動物，可獲得額外的經濟效益;三級處理池種植經濟作物，可獲得額外的經濟效益。
作為優選，藻類微生物為纖維藻、小球藻、柵藻、螺旋藻或綠藻中的幾種，浮水植物包括浮萍、鳳眼蓮、滿江紅或睡蓮中的幾種，一級處理池中藻類微生物的含量為1×103-8×104個/mL，浮水植物的種植密度為70-85株/m2，苦草的種植密度為90-105株/m2。
作為優選，硝化細菌群的含量為1×103-1×104 cfu/mL。
作為優選，二級處理池中養殖的水生動物包括食植動物與肉食動物，食植動物為中國對蝦、三疣梭子蟹、鰱魚或鳙魚中的幾種，肉食動物為黃鱔、花鱸、中華鱉、蠑螈、銀鯧中的幾種，食植動物的養殖密度為120-200只/畝，肉食動物的養殖密度為55-100只/畝。
作為優選，經濟作物為蓮藕、荷花、蘆竹、茭白、荸薺、菱角、芡實或鳶尾中的幾種，種植密度為150-200株/m2。
作為優選，一級處理池的面積為10-15畝，二級處理池的面積為50-75畝，三級處理池的面積為20-30畝。
作為優選，所述循環滲濾系統包括一預處理池，其中設置有過濾填料;預處理池的出水管連接到以循環式供水池，并通過水泵入一濾池系統;該濾池系統包括頂部的多個入水管，所述濾池系統中填充有用于過濾的填料，底部設置有排水管。
作為優選，循環水道寬度為1-1.5m、高度0.5-0.7m。
作為優選，儲水池的中的水一部分送入河道，另一部分送入郊區養殖場做養殖用水。
本發明的有益效果：1)成本低、效率高、提高水資源的利用率;2)集污水和雨水綜合利用于一體，利于水資源的循環利用;
3)電耗少，能耗少，利于環保;
4)在生態去污系統中養殖水生動物與經濟作物，達到了凈水要求，同時帶來了一定的經濟效益與社會效益。
