申請日2010.08.05

　　公開(公告)日2010.12.29

　　IPC分類號C02F103/28; C02F3/12

　　摘要

　　本發明提供造紙廢水活性污泥法處理的仿真方法，包括測得廢水組分比例，建立造紙廢水活性污泥法處理過程的數學模型;建立生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型;確定活性污泥法廢水處理仿真模型的過程參數和入水組分劃分軟測量模型;最后運行生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型，并輸出仿真模型的仿真結果。本發明能對仿真模型的過程參數進行測定和修正，也可以對入水組分進行劃分，并且為造紙活性污泥法廢水處理系統設計、改造和控制方案的實施提供評價體系。

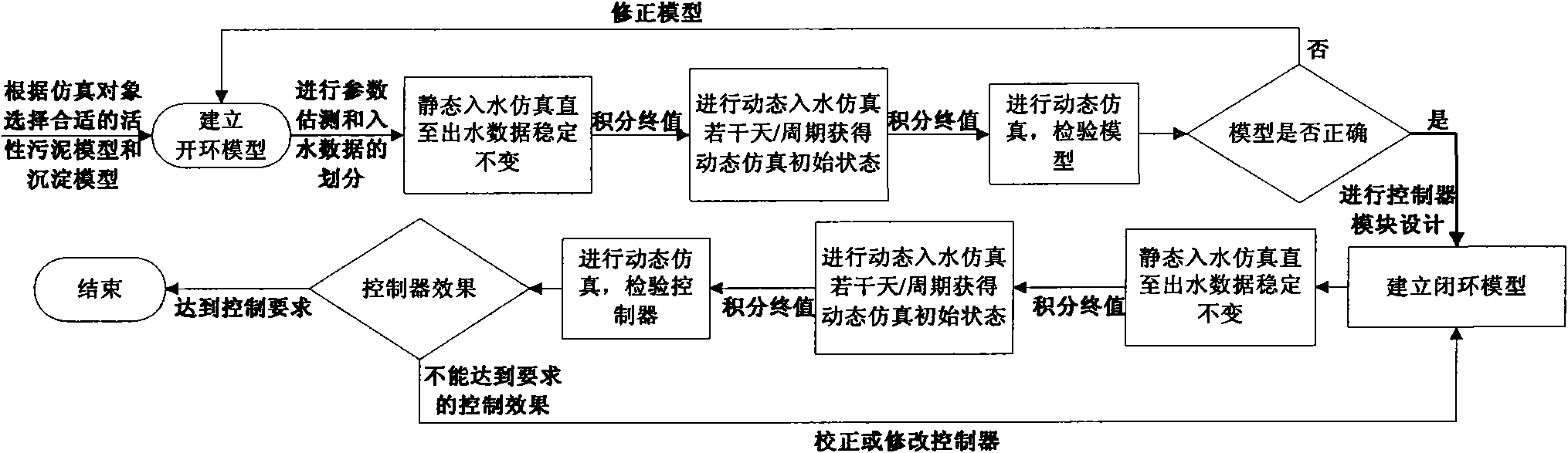

　　摘要附圖



　　權利要求書

　　1.造紙廢水活性污泥法處理的仿真方法，其特征在于，包括以下步驟：

　　(1)基于活性污泥1號模型，對造紙廢水、活性污泥進行特性分析，測得廢水組分比例，建立造紙廢水活性污泥法處理過程的數學模型;

　　(2)基于造紙廢水活性污泥法處理工藝過程，通過MATLAB/SIMULINK建立造紙廢水活性污泥法處理過程的生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型;

　　(3)根據步驟(1)中的造紙廢水、活性污泥特性分析的結果，確定活性污泥仿真模型的過程參數和入水組分劃分軟測量模型;

　　(4)運行造紙廢水活性污泥法處理過程的生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型，并輸出仿真模型的仿真結果。

　　2.根據權利要求1所述的造紙廢水活性污泥法處理的仿真方法，其特征在于，步驟(3)所述活性污泥法仿真模型的過程參數根據活性污泥特性呼吸計量實驗分析以及Arrhenius公式修正得到;入水組分劃分軟測量模型指的是將造紙廠實際采樣廢水按照步驟(1)中測得的廢水組分比例進行劃分而獲得仿真模型需要的組分濃度。

　　3.根據權利要求1所述的造紙廢水活性污泥法處理的仿真方法，其特征在于，步驟(4)所述仿真的步驟包括：輸入入水流量和組分濃度都不變化的穩態入水數據進行穩態仿真，直至各狀態參數值穩定不變，完成穩態仿真;將穩態仿真的狀態函數終值作為狀態函數初始值，輸入造紙廠采集的入水數據，進行動態仿真，運行若干時間直至仿真系統進入穩定狀態。

　　4.根據權利要求3所述的造紙廢水活性污泥法處理的仿真方法，其特征在于，所述若干時間為7天，或者為廢水處理系統的40個運行周期。

　　5.根據權利要求1所述的造紙廢水活性污泥法處理的仿真方法，其特征在于，步驟(4)所述生物反應SIMULINK模型包含入水輸入、氧傳遞系數輸入和生物反應輸出，以及用于完成反應過程的SBRBio模塊;其中入水輸入包含廢水流量和廢水的各組分濃度數據，氧傳遞系數輸入用于表征生物反應器中曝氣量的大小，生物反應輸出包含廢水各組分濃度數據。

　　6.根據權利要求1所述的造紙廢水活性污泥法處理的仿真方法，其特征在于，步驟(4)所述沉淀過程SIMULINK模型包含生物反應結束時廢水的各組分濃度輸入和沉淀過程輸出;其中沉淀過程輸出包含出水體積、出水各組分濃度，剩余污泥體積、剩余污泥各組分濃度，以及排放污泥量。

　　說明書

　　造紙廢水活性污泥法處理的仿真方法

　　技術領域

　　本發明涉及造紙廢水處理技術領域，具體是指造紙廢水活性污泥法處理的仿真方法。

　　背景技術

　　造紙企業是傳統的廢水排放大戶，將廢水處理到符合國家規定的排放標準，同時最大限度地減少廢水處理的運行成本，是造紙企業關注的重要問題。在眾多的廢水處理方法中，活性污泥法由于具有處理效果好、運行成本低等特點而成為目前造紙廠進行廢水處理的常用工藝�；钚晕勰喾◤U水處理過程是一個強耦合的多輸入多輸出動態系統，具有高度非線性、時變、不確定性和時滯等特點，因此導致了活性污泥法廢水處理過程研究的復雜和困難。隨著活性污泥法處理仿真模型的成熟和計算機仿真技術的發展，通過計算機仿真模擬活性污泥法廢水處理過程，研究活性污泥法廢水處理工藝，廢水處理過程控制算法和控制策略，對活性污泥法廢水處理系統進行改造等等，已成為造紙活廢水性污泥法處理的研究熱點。

　　傳統的造紙廠廢水處理系統的設計和改造，通常是通過實驗、工廠中試、或者是全面的實驗后總結產生的，這樣的過程不但需要大量時間，而且會浪費大量的資源。而通過造紙廢水處理計算機仿真模型設計或改造廢水處理系統，可以快速的對系統進行分析評價，同時計算機仿真模型也便于修改，可以在較短的時間和較低的成本下完成廢水處理系統的設計或改造。不僅在廢水處理工藝的改造和設計方面，在廢水處理系統的運行過程中，計算機仿真模型也可以很好的輔助廢水處理系統的控制，以達到最優的出水質量和降低廢水處理費用。

　　活性污泥法廢水處理仿真模型和計算機仿真技術的發展完善，為活性污泥法廢水處理過程仿真模擬的實現奠定了基礎。國際水質協會(International Water Association，IWA)提出的活性污泥系列模型(ASM1，ASM2，ASM2D，ASM3)是目前研究最為成熟的活性污泥模型，其中以活性污泥1號模型(ASM1)使用最為廣泛。ASM1模型原本是用于對市政廢水處理過程的模擬，但是通過近年來的研究發現，通過對ASM1模型進行修正或者加入特定的功能，也能夠較好地模擬工業廢水處理過程。

　　MATLAB是由美國MathWorks公司推出的用于數值計算和圖形處理的計算機系統環境，除了具備卓越的數值計算能力外，它還提供了專業水平的符號計算，文字處理，可視化建模仿真和實時控制等功能。SIMULINK是MATLAB為模擬動態系統而提出的一個交互式程序，允許用戶在屏幕上繪制框圖來模擬一個系統，能夠動態地控制該系統。近幾年，在學術界和工業領域，SIMULINK以其強大的功能和簡便的操作已經成為動態系統建模和仿真方面應用最廣泛的軟件包之一。它支持線性和非線性系統、連續時間系統、離散時間系統、連續和離散混合系統，且系統可以是多進程的。

　　活性污泥法廢水處理仿真模型中包含了眾多的過程參數，如活性污泥1號模型中包含了13個化學計量參數和6個動力學參數，在進行模型仿真之前要確定這些參數，才能保證仿真的準確穩定。在眾多參數中，一些參數因為假設值能收到良好的效果，因此不需要測定;而其它參數受環境因素和污泥自身特性影響較大，必須根據仿真對象對其進行測定。

　　在活性污泥仿真模型中使用的廢水指標和實際生產中的并不一樣，但是存在一定的轉換關系，這也就要求需要將實際廢水指標轉化為活性污泥法廢水處理仿真模型中使用的組分。因此，解決活性污泥模型的過程參數和廢水組分劃分問題，是造紙廢水活性污泥法處理仿真模型建立中必不可缺的一部分。

　　發明內容

　　本發明的目的在于解決現有造紙活性污泥法廢水處理過程仿真模型的過程參數和廢水組分劃分的問題，提供造紙廢水活性污泥法處理過程仿真模型及其仿真方法，能對仿真模型的過程參數進行測定和修正，也可以對入水組分進行劃分，并且為造紙廢水活性污泥法處理系統的設計、改造和控制方案的實施提供評價體系。

　　本發明的目的通過下述技術方案實現：造紙廢水活性污泥法處理的仿真方法，包括以下步驟：

　　(1)基于活性污泥1號模型，對造紙廢水、活性污泥進行特性分析，測得廢水組分比例，建立造紙廢水活性污泥法處理過程的數學模型;

　　(2)基于造紙廢水活性污泥法處理工藝過程，通過MATLAB/SIMULINK建立造紙廢水活性污泥法處理過程的生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型;

　　(3)根據步驟(1)中的造紙廢水、活性污泥特性分析的結果，確定活性污泥仿真模型的過程參數和入水組分劃分軟測量模型;

　　(4)運行造紙廢水活性污泥法處理過程的生物反應SIMULINK仿真模型和沉淀過程SIMULINK仿真模型，并輸出仿真模型的仿真結果。

　　步驟(3)所述活性污泥仿真模型的過程參數根據活性污泥特性呼吸計量實驗分析以及Arrhenius公式修正得到;入水組分劃分軟測量模型指的是將造紙廠實際采樣廢水按照步驟(1)中測得的廢水組分比例進行劃分而獲得仿真模型需要的組分濃度。

　　步驟(4)所述仿真的步驟包括：輸入入水流量和組分濃度都不變化的穩態入水數據進行穩態仿真，直至各狀態參數值穩定不變，完成穩態仿真;將穩態仿真的狀態函數終值作為狀態函數初始值，輸入造紙廠采集的入水數據，進行動態仿真，運行若干時間直至仿真系統進入穩定狀態。所述若干時間為7天，或者為廢水處理系統的40個運行周期。

　　步驟(4)所述生物反應SIMULINK模型包含入水輸入、氧傳遞系數輸入和生物反應輸出，以及用于完成反應過程的SBRBio模塊;其中入水輸入包含廢水流量和廢水的各組分濃度數據，氧傳遞系數輸入用于表征生物反應器中曝氣量的大小，生物反應輸出包含廢水各組分濃度數據。

　　步驟(4)所述沉淀過程SIMULINK模型包含生物反應結束時廢水的各組分濃度輸入和沉淀過程輸出;其中沉淀過程輸出包含出水體積、出水各組分濃度、剩余污泥體積、剩余污泥各組分濃度，以及排放污泥量。

　　相對于現有技術，本發明的有益效果是：

　　1、提供了造紙廢水活性污泥法處理仿真模型的建立方式，以及活性污泥特性參數和廢水組分劃分方式;解決了在建立活性污泥模型時，過程參數和廢水組分難以合理劃分的問題。

　　2、造紙活性污泥法廢水處理仿真模型可以用于輔助造紙廢水活性污泥法處理系統的設計、改造和運行，也可以作為造紙廢水活性污泥法處理控制方案設計評估的平臺。

　　3、利用仿真結果，可以對工藝過程和控制系統進行評價，從而為造紙廢水活性污泥法處理系統的設計、改造、運行、評估，以及造紙廢水活性污泥法處理控制系統的設計、運行及評估提供一個平臺。
