申請日2014.01.20

　　公開(公告)日2015.07.22

　　IPC分類號F04D7/04; F04D29/00

　　摘要

　　本發明公開了一種污水泵閉式葉輪口環切割防堵裝置，其主要由軸承、機械密封、葉輪、前泵腔、泵體密封環、切割防堵結構、葉輪密封環、葉輪密封環固定螺釘、吸入口、泵體、泵體上方形凹槽等組成。葉輪密封為一種具有螺旋形式的切割防堵結構，其旋轉方向與葉輪旋轉方向一致。切割防堵結構與泵體形成銑刀切割面，當大纖維、顆粒在壓力差的作用下從前泵腔向葉輪進口流動時，流經該配合面處被該銑刀切割面切碎，使纖維等雜質被切碎后在進入污水泵葉輪內，并從污水泵輸出至排污管道。本發明的有益結果是：解決了污水泵口環處顆粒堵塞和纖維纏繞問題，實現纖維或者顆粒在口環內直接被多次切割和粉碎，保證了污水泵穩定可靠運行，徹底消除了葉輪口環卡死導致燒毀電機的現象。

　　權利要求書

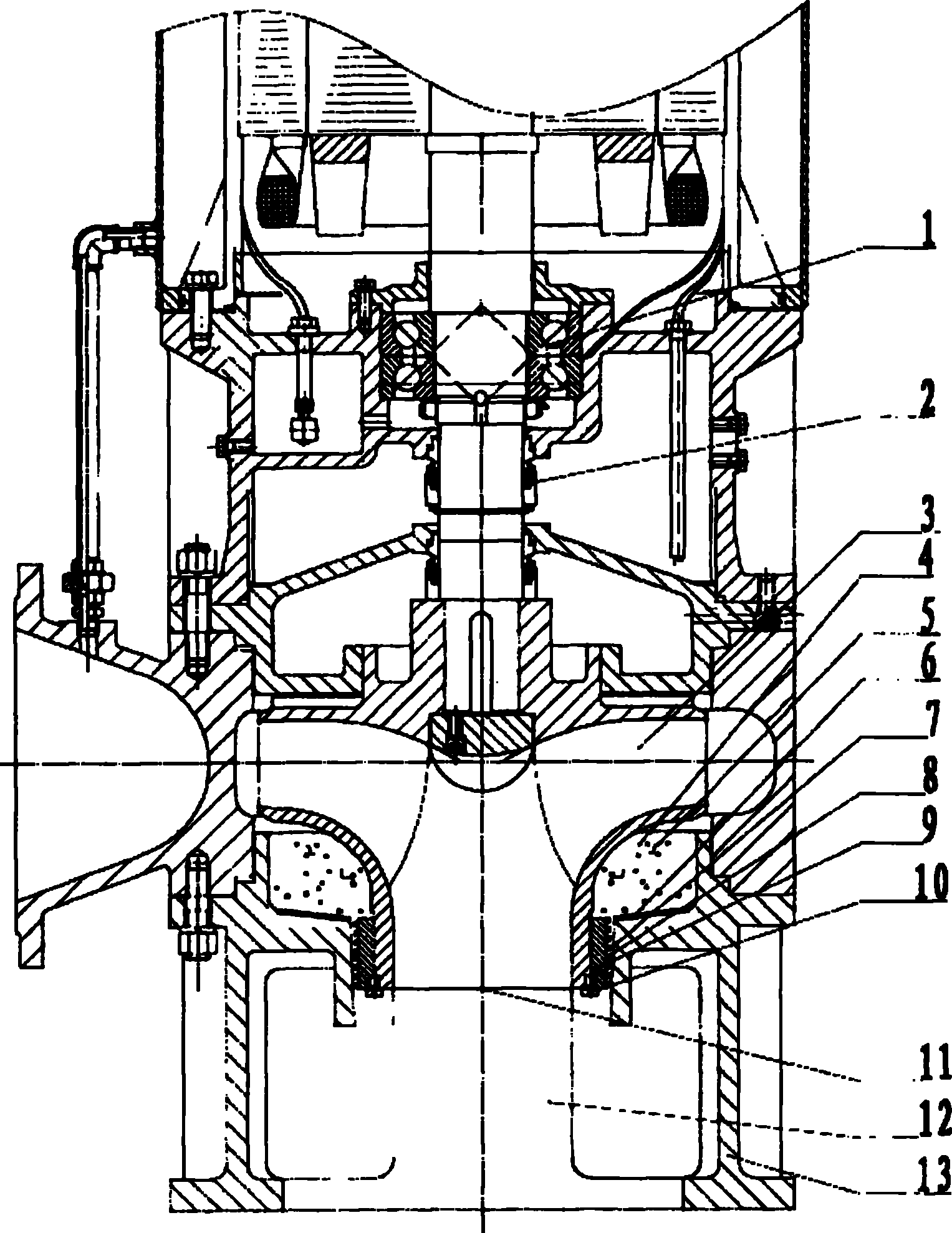

　　1.一種污水泵閉式葉輪口環切割防堵裝置，包括軸承(1)，機械密封(2)，葉輪(3)， 雜質(4)，前泵腔(5)，泵體密封面(6)，泵體前泵腔傾斜面(7)，切割防堵結構(8)， 葉輪密封環(9)，葉輪密封環固定螺釘(10)，葉輪進口(11)，吸入口(12)，泵體 (13)，泵體上方形銑槽(14)等。葉輪口環采用切割防堵結構(8)，該切割防堵結 構(8)的旋轉方向與葉輪(3)的旋轉方向一致。

　　2.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在于切割防堵 結構(8)為螺旋形結構，通過螺旋輸送的原理將含有纖維、顆粒的污水輸送至葉輪 進口(11)處。

　　3.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在于切割防堵 結構(8)采用矩形鋸齒結構。

　　4.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在于泵體(13) 上開1～2道方形銑槽(14)，使切割防堵結構(8)與相配合的泵體(13)形成銑刀切 割面當大纖維在壓力差的作用下從前泵腔(5)向葉輪進口流動時，流經該配合面處 被該銑刀切割面切碎，可再次進入泵內被輸送至葉輪出口;大的顆粒也可以被該銑刀 切割面直接絞碎，進而從泵內輸出。

　　5.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在泵體(13) 前段有3°～5°的傾斜角度，并且進行倒圓角處理。前泵腔(5)內的纖維、顆粒等 雜質(4)在壓力差的作用下流經切割防堵結構向葉輪進口流動，且越靠近葉輪進口 其受到的切割作用越明顯，使纖維等雜質(4)被切碎而二次進入泵內、進而從泵內 輸出。

　　6.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在泵體密封面 (6)有2°～3°的傾斜角度，且入口位倒圓角處理。圓角和大間隙引導纖維順利進 入口環切割防堵結構(8)，對顆粒和纖維預進行預切割。隨著泵體密封面(6)和葉 輪密封環(9)配合間隙逐漸減小，可進一步多次細切割和切碎。

　　7.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在當葉輪軸偏 心運行時，葉輪密封環(9)與泵體密封面(6)兩密封環之間為矩形齒接觸，減小了 接觸面積，不易卡死，提高了運行可靠性。

　　8.如權利要求1所述的一種污水泵閉式葉輪口環切割防堵裝置，其特征在葉輪密封環 (9)與葉輪進口通過固定螺釘(10)進行位置固定，葉輪口環切割防堵裝置長時間 運行磨損后，可進行維護和更換。

　　說明書

　　一種污水泵閉式葉輪口環切割防堵裝置

　　技術領域

　　本發明涉及一種污水泵閉式葉輪口環切割防堵裝置，屬于流體機械技術領域，尤 其適用于離心泵輸送污水污物介質。

　　背景技術

　　對于一般離心泵來說，葉輪密封口環和泵體密封面是一對間隙配合的零部件�？� 環的作用是在葉輪與泵體間形成狹窄、曲折的通道，來增加介質的流動阻力，達到減少介 質泄漏的目的。葉輪高速旋轉而泵體固定不動，所以葉輪口環和泵體間為間隙配合。隨著 我國環保事業不斷發展，泵的應用領域越來越廣，在市政、生活污水等的排放中都需要可 輸送含有固體顆粒懸浮物或纖維狀懸浮物液體的污水無堵塞泵。目前無堵塞葉片結構主要 有單流道、雙流道、旋流泵和螺旋離心泵等結構，這些葉片結構基本解決了葉輪內的污水 污物介質的堵塞問題。然而，對于閉式污水離心泵葉輪結構，在輸送含有該固體顆粒和纖 維介質的污水時，在其前泵腔內易堆積這些顆粒和纖維等雜質，容易產生口環間隙堵塞問 題。葉輪前后蓋板兩側泵腔與葉輪出口相連，壓力很高，葉輪口環處于泵腔高壓側和葉輪 進口低壓側中間，口環兩側存在較大的壓力差，因此在泵輸送介質時，必定會有部分含有 顆粒、纖維的污水，在壓差作用下，通過葉輪與泵體間的密封口環間隙，顆粒和纖維并從 泵腔高壓區流到進口低壓區。在污水泵實際運行過程中，經常發現纖維或者顆粒在口環內 將阻礙葉輪的正常旋轉，導致軸功率瞬間上升，情況嚴重時，固體顆粒或者纖維等雜質會 將葉輪卡死，導致葉輪導致污水泵軸功率超載，燒毀電機，從而降低泵的可靠性和使用壽 命，并影響污水處理流程的工作效率、耽誤工業生產。由此可見，實現污水泵葉輪口環處 切割防堵技術是目前污水設備急需解決的關鍵技術。

　　經檢索，基于CFD的離心泵口環間隙流動研究(趙偉國.基于CFD的離心泵口環間隙 流動研究.華中科技大學.2006.pp.23～46)一文中涉及離心泵口環結構，包括前口環、后 口環、前泵腔、后泵腔以及葉輪，其為常見的葉輪的口環結構，由前后兩個口環組成，各 自形成兩個口環間隙。葉輪口環間隙對農用離心泵汽蝕性能的影響(牟介剛，蘇苗印等.葉 輪口環間隙對農用離心泵汽蝕性能的影響.農機化研究.2010(11)：25-29)一文中所示離 心泵葉輪口環結構其包括前口環、后口環，但其均為普通口環，不具有切割防堵的功能， 一旦輸送污水時便會導致葉輪的堵塞，導致泵的使用壽命縮短、效率降低，影響生產作業。 我國現有的污水泵及清水泵葉輪目前均采用普通口環密封結構，該結構中的葉輪與泵體的 口環結構為圓柱面環，只能用于輸送清水介質，若輸送還有纖維、顆粒的雜質時，該纖維、 顆粒將沉積在前蓋板處，情況嚴重時，常出現葉輪密封口環處卡死的現象，影響泵的運行 效率和使用壽命，現有技術的葉輪口環結構僅能適用于單一液體介質輸送，不能用于含有 固體顆粒懸浮物或纖維狀懸浮物液體的輸送。

　　發明內容

　　為解決上述問題，本發明提供了一種污水泵閉式葉輪口環切割防堵裝置，其由軸 承、機械密封、葉片、雜質、前泵腔、泵體密封環、切割防堵結構、葉輪密封環、葉輪密 封環固定螺釘、吸入口、泵體、泵體上方形銑槽等組成。葉輪口環采切割防堵結構，其為 一種特殊的矩形螺紋(外螺紋)結構，螺旋線方向與葉輪旋轉方向一致。該切割防堵結構 可將泵腔內含有固體顆粒懸浮物或纖維狀懸浮物液體輸送至泵的進口側，同時該纖維、顆 粒輸送螺旋槽采用矩形鋸齒，其與泵體密封端面形成間隙配合，在泵體密封端面上開有若 干刀槽，泵體方形銑槽與葉輪口環矩形鋸齒配合，兩者形成切碎裝置，口環矩形鋸齒在輸 送顆粒和纖維的同時，又實現了切碎功能，徹底解決了污水泵葉輪口環堵塞和卡死問題。

　　本發明解決其技術問題所采用的方案是：污水泵正常運行時，葉輪高速運轉時，泵體 密封面與葉輪密封環上開設的方形銑槽之間形成鋒利的高速銑刀切割面，當污水污物介質 中所含有的長纖維在葉輪密封環兩側壓力差的作用下，從前泵腔向葉輪進口流動時，當介 質在葉輪密封環螺旋輸送過程中，纖維或固體顆粒經過矩形鋸齒螺旋切割槽時，雜質均被 銑刀切割面粉碎或切割，切碎后的纖維或顆粒繼續通過方形銑槽輸送至泵進口，在泵進口 來流的沖擊下，切碎物可再次進入泵內，再次被輸送至泵葉輪出口，最終排入污水泵出口 輸送管道。

　　所述的靠近前泵腔的泵體密封面有一定的傾斜角度，并且對該處的泵體密封面靠 近前泵腔位置進行倒圓角處理。前泵腔內的纖維、顆粒等在葉輪進、出口壓力差的作用下 流經切割防堵結構向葉輪進口流動，且越靠近葉輪進口處，葉輪螺旋切割面與泵體密封面 之間的間隙越小，其受到的切割作用越明顯。泵體密封面傾斜與倒圓角共同作用，使纖維 等雜質自動進入方形銑槽中。

　　所述的泵體的前泵腔傾斜面有一定的傾斜角度，便于堆積的固體顆粒或纖維在自 身的重力作用下，自動向粉碎槽運動，在切割防堵結構高速旋轉作用下自動進入密封口環 進行粉碎。

　　所述的葉輪密封環切割防堵結構有一定長度，該葉輪口環切割防堵結構對效率、 水力損失的影響很小，還可以起到螺旋密封作用，降低容積損失并可實現對長纖維等的多 次切割，使其更易通過葉輪排出，最終提高了污水泵的通過能力。

　　本發明的有益效果是，解決了污水泵口環顆粒堵塞和纖維纏繞問題，實現纖維或 者顆粒在口環內直接被多次切割和粉碎，保證了污水泵穩定可靠運行，徹底消除了葉輪口 環卡死導致燒毀電機的現象。
