申請日2010.08.05

　　公開(公告)日2011.02.02

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種生物厭氧處理池污泥收集裝置，包括罐體，污泥收集管置于罐體之中，污泥收集管與污泥泵的進口連通，其特征在于，所述罐體是底部小、上面大的椎體形狀，在罐體上方裝有若干個周向均布的沖水管，沖水管與沖水泵連通;將錐體內的污泥沖至錐底，在錐底上方裝有一個喇叭狀污泥抽吸口，污泥抽吸口與污泥收集管連通。本實用新型的可以有效回收污泥，降低了發生堵管的概率。

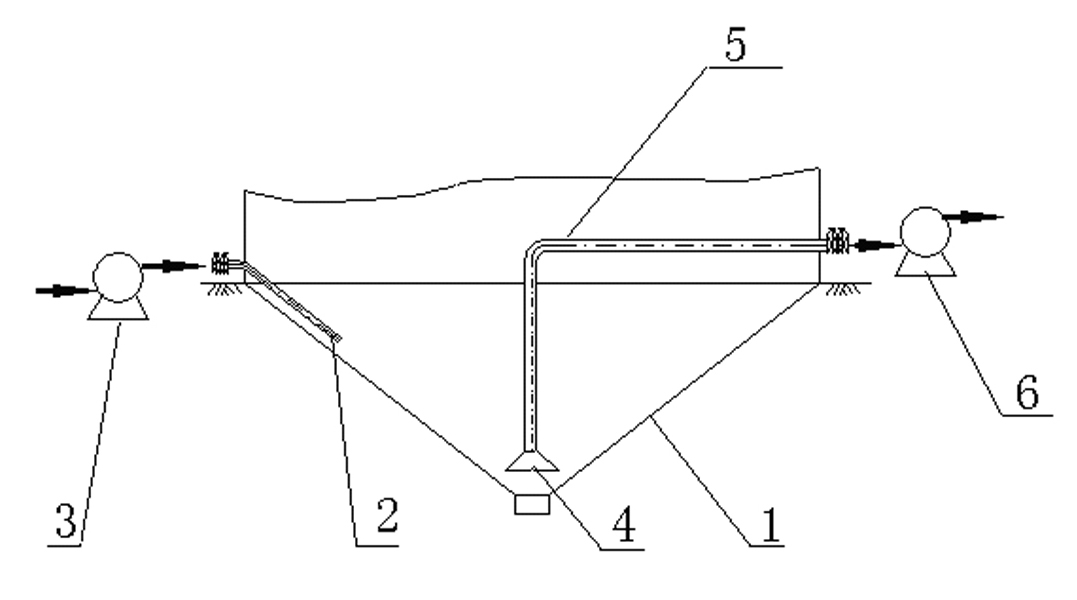

　　摘要附圖



　　權利要求書

　　1.一種生物厭氧處理池污泥收集裝置，包括罐體，污泥收集管置于罐體之中，污泥收集管與污泥泵的進口連通，其特征在于，所述罐體是底部小、上面大的椎體形狀，在罐體上方裝有若干個周向均布的沖水管，沖水管與沖水泵連通，將錐體內的污泥沖至錐底，在錐底上方裝有一個喇叭狀污泥抽吸口，污泥抽吸口與污泥收集管連通。

　　說明書

　　生物厭氧處理池污泥收集裝置

　　技術領域

　　本實用新型涉及一種生物厭氧處理池污泥收集收集裝置。

　　背景技術

　　生物厭氧處理池污泥收集罐，通常包括罐體、污泥泵的進口與污泥收集管連通，污泥收集管置于罐體之中�，F(xiàn)有罐體是平底;其污泥抽吸口是若干個與集泥管連通的平開口并與集泥管一起設在罐體底部;造成污泥抽吸口離泵越遠，其抽吸力就越小，故離泵較近的污泥抽吸口更容易把泥抽出，因此，污泥抽吸口離泵較近的泥水走短路，較遠的則抽不出。故現有生物厭氧處理池污泥收集管不能完全有效回收污泥，還時有堵管現象。

　　實用新型內容

　　本實用新型目的在于提供一種生物厭氧處理池污泥收集裝置，以實現能有效回收污泥，不會發生堵管現象。

　　本實用新型的技術方案是：包括罐體、污泥收集管置于罐體之中，污泥收集管與污泥泵的進口連通，其特征在于，所述罐體是底部小、上面大的椎體形狀，在罐體上方裝有若干個周向均布的沖水管，沖水管與沖水泵連通，將錐體內的污泥沖至錐底，在錐底上方裝有一個喇叭狀污泥抽吸口，污泥抽吸口與污泥收集管連通。

　　本實用新型的可以有效回收污泥，降低了發生堵管的概率。
