申請日2010.08.05

　　公開(公告)日2011.01.26

　　IPC分類號F28G9/00; F28D15/02

　　摘要

　　本實用新型提供一種高溫廢水熱能回收裝置，包括：本體、設于本體內的隔板及數根超導熱管，隔板將該本體的內部空間上下分隔為常溫水區及廢水區，數根超導熱管間隔穿插在隔板上，其兩端分別對應常溫水區及廢水區形成冷凝端及蒸發端;本體于其常溫水區的兩側分別設有常溫水入口及熱水出口，本體于其廢水區的兩側分別設有廢水出口及廢水入口，本體外還設有清洗設備。本實用新型的高溫廢水熱能回收裝置，結構簡單，采用超導熱管作為其傳熱元件進行熱量傳遞，熱傳導率高，實用可靠;且可通過定期清洗保證裝置的性能。

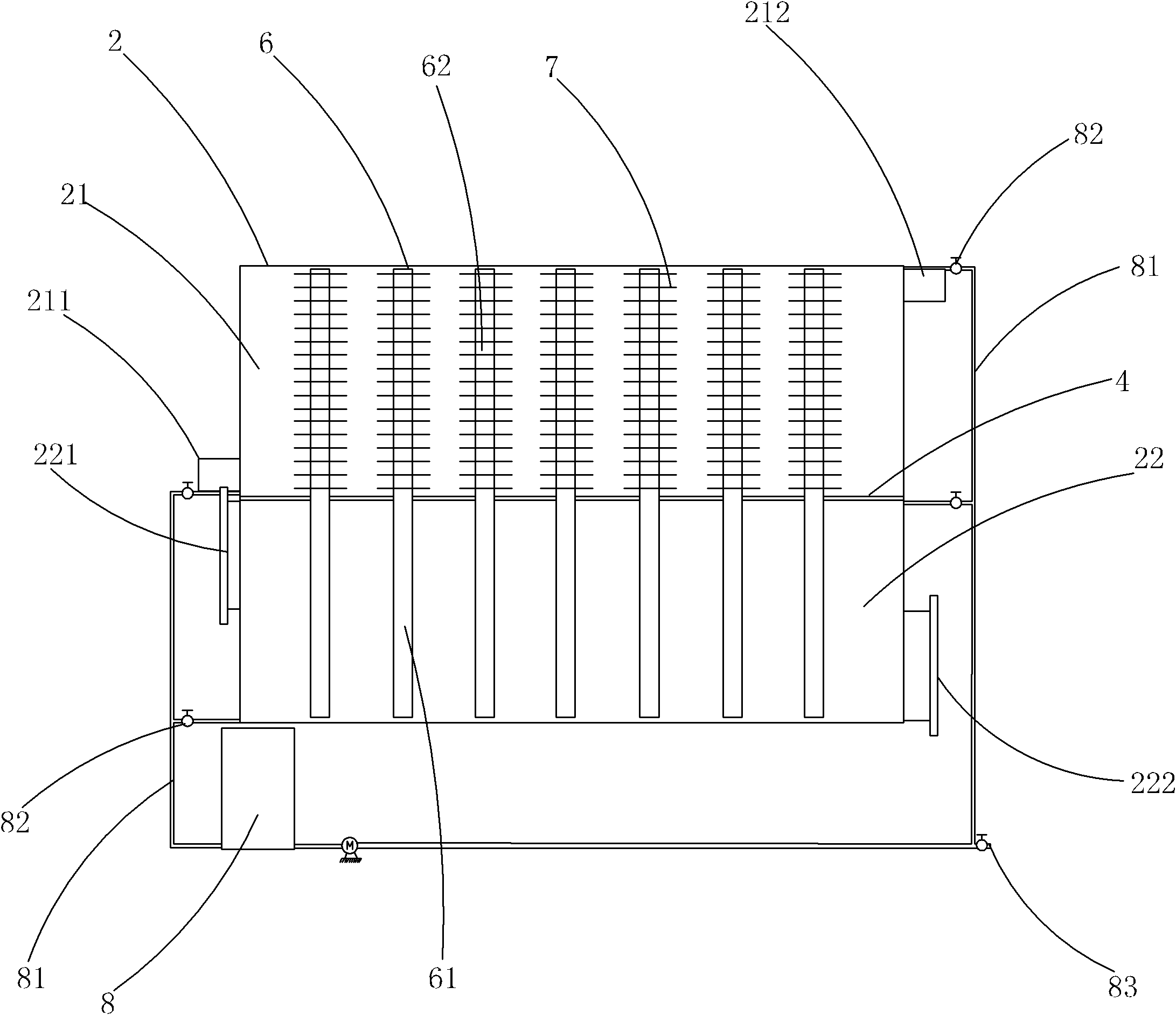

　　摘要附圖



　　權利要求書

　　1.一種高溫廢水熱能回收裝置，其特征在于，包括：本體、設于本體內的隔板及數根超導熱管，隔板將該本體的內部空間上下分隔為常溫水區及廢水區，數根超導熱管間隔穿插在隔板上，其兩端分別對應常溫水區及廢水區形成冷凝端及蒸發端;本體于其常溫水區的兩側分別設有常溫水入口及熱水出口，本體于其廢水區的兩側分別設有廢水出口及廢水入口。

　　2.如權利要求1所述的高溫廢水熱能回收裝置，其特征在于，所述本體的常溫水區及廢水區一側還分別連接有清洗管道，清洗管道另一端分別連接在常溫水區及廢水區的另一側上，清洗管道上設有用于盛裝清洗液的清洗設備，在清洗管道與常溫水區及廢水區的連接處上各安裝有閘閥或電磁閥。

　　3.如權利要求1所述的高溫廢水熱能回收裝置，其特征在于，所述數個超導熱管垂直穿插在隔板上，超導熱管的冷凝端上套裝有數個散熱片。

　　4.如權利要求1所述的高溫廢水熱能回收裝置，其特征在于，所述超導熱管為兩末端密封的中空管，其內部灌有工作介質。

　　說明書

　　高溫廢水熱能回收裝置

　　技術領域

　　本實用新型涉及散熱及熱能回收領域，尤其涉及一種高溫廢水熱能回收裝置。

　　背景技術

　　很多工業生產過程中會產生大量的高溫廢水，而這些高溫廢水一般都含有纖維、細小顆粒等，如印染、制藥、飲料廢水，。目前對這些工業的高溫廢水的處理一般是直接排出，或者使用熱能回收裝置對高溫廢水中的熱能進行回收利用后再排出。傳統廢水熱能回收裝置，包括熱交換器及過濾裝置兩部分，而熱交換器大多采用管式或板式換熱器。然而如果采用管式換熱器，其熱傳導率低;采用板式換熱器，則易堵塞;如果增加過濾裝置，除了增加投資成本，還會造成較大的壓力損失，影響廢水排放速度，從而還需增加管道加壓泵，使用使得系統日常使用復雜化。同時一旦熱交換器的管或板穿孔，清水就會被廢水污染，給企業帶來不必要的損失。

　　因此，如何設計一個更加合理，實用的廢水熱能回收系統就顯得尤為重要。

　　實用新型內容

　　本實用新型的目的在于，提供一種高溫廢水熱能回收裝置，其結構簡單，采用超導熱管作為傳熱元件，熱傳導率高。

　　為實現上述目的，本實用新型提供一種高溫廢水熱能回收裝置，包括：本體、設于本體內的隔板及數根超導熱管，隔板將該本體的內部空間上下分隔為常溫水區及廢水區，數根超導熱管間隔穿插在隔板上，其兩端分別對應常溫水區及廢水區形成冷凝端及蒸發端;本體于其常溫水區的兩側分別設有常溫水入口及熱水出口，本體于其廢水區的兩側分別設有廢水出口及廢水入口。

　　所述本體的常溫水區及廢水區一側還分別連接有清洗管道，清洗管道另一端分別連接在常溫水區及廢水區的另一側上，清洗管道上設有用于盛裝清洗液的清洗設備，在清洗管道與常溫水區及廢水區的連接處上各安裝有閘閥或電磁閥。

　　所述數個超導熱管垂直穿插在隔板上，超導熱管的冷凝端上套裝有數個散熱片。

　　所述超導熱管為兩末端密封的中空管，其內部灌有工作介質。

　　本實用新型的有益效果：本實用新型的高溫廢水熱能回收裝置，結構簡單，采用超導熱管作為其傳熱元件進行熱量傳遞，熱傳導率高，更加實用可靠;且可通過定期清洗保證裝置的性能。

　　本實用新型不需精細過濾，壓力損失較小。

　　為了能更進一步了解本實用新型的特征以及技術內容，請參閱以下有關本實用新型的詳細說明與附圖，然而附圖僅提供參考與說明用，并非用來對本實用新型加以限制。
