申請日2010.08.04

　　公開(公告)日2010.12.01

　　IPC分類號C02F11/00; C05F7/00; C02F1/463; C02F11/12

　　摘要

　　本發明公開了一種污泥中重金屬脫除工藝及其裝置。用污泥泵將污泥調節池中的污泥送入生物淋濾池，生物淋濾池中的污泥用低頻為10kHz-60kHz、振幅為20%的超聲波發生器進行低頻超聲波強化預處理1min-15min;再經生物淋濾處理;沉淀池分離：其含重金屬的上清液由污水泵泵入電絮凝機按照現有電絮凝技術進行電絮凝處理，污泥由污泥脫水設備進行脫水后加堿中和后作肥料;污泥脫水設備產生的濾液返回電絮凝設備進行處理。本發明利用超聲波強化預處理，加速污泥體系中的傳質速度，促進嗜酸性硫桿菌對底物的利用;使微生物浸提周期縮短、效率提高;又利用電絮凝設備處理重金屬?gòu)U水;克服了二次污染的問題，從而解決了污泥中重金屬問題，實現了無害化資源化。

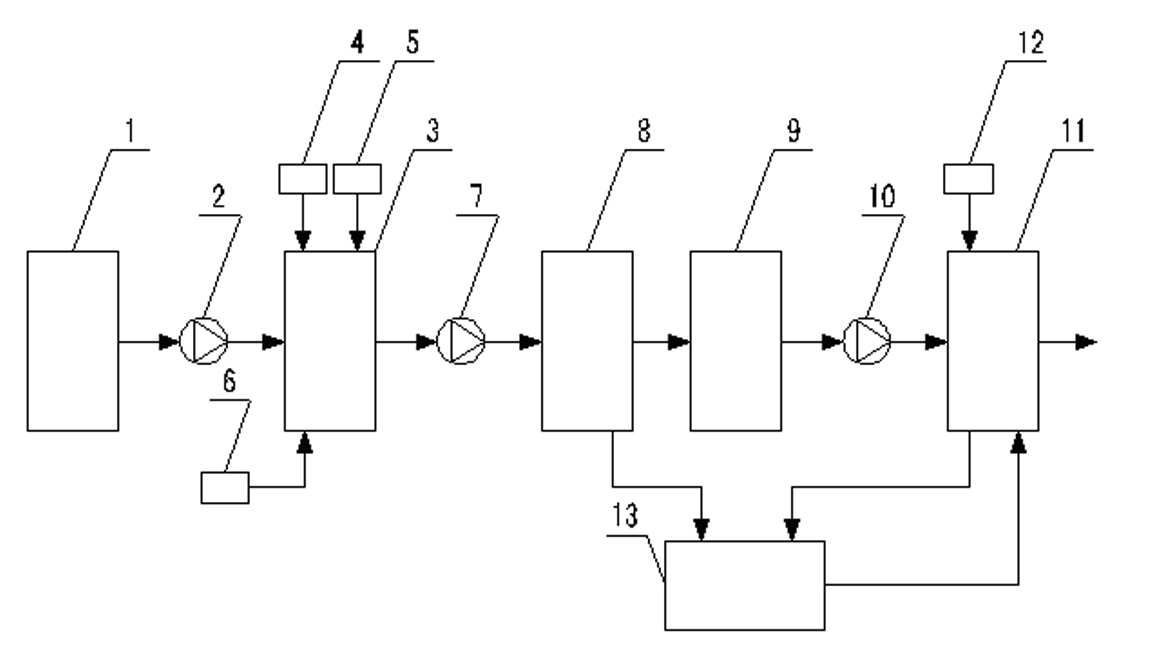

　　摘要附圖



　　權利要求書

　　1. 一種從污泥中脫除重金屬的方法，其特征在于，包括以下步驟：

　　(1)低頻超聲波對污泥進行預處理：用污泥泵將污泥調節池中的污泥送入生物淋濾池，生物淋濾池中的污泥用低頻為10 kHz-60 kHz、振幅為20%的超聲波發生器進行低頻超聲波強化預處理1min-15min;

　　(2)生物淋濾處理：按已有技術在生物淋濾池中先接種嗜酸性硫桿菌;再按10g/L 的Fe2+加入硫酸亞鐵和8g/L的量加入硫粉作為淋濾底物，同時啟動鼓風機對生物淋濾過程通氧，經過2-6天的生物淋濾處理，當池中的pH值下降至1.5-1.9時;難溶性重金屬溶出進入水相;

　　(3)沉淀池分離：將生物淋濾池中的污泥通過污泥泵泵到污泥沉淀池進行自然沉降2-5小時，固液分層后上清液流入收集池中，污泥送入污泥脫水設備;

　　(4)上清液處理：收集池中含重金屬的上清液由污水泵泵入電絮凝機按照現有電絮凝技術進行電絮凝處理，再由現有的常規加藥系統給電絮凝設備投加堿進行污水處理，電絮凝設備處理后的水達標排放;

　　(5)污泥由污泥脫水設備進行脫水，脫水后的固體加堿中和后作肥料;污泥脫水設備產生的濾液返回電絮凝設備進行處理。

　　2.一種污泥中重金屬脫除的專用裝置，包括污泥調節池、與污泥調節池出口連通的生物淋濾池、安裝在生物淋濾池上方的底物投加裝置、安裝在生物淋濾池下方的鼓風機、與酸化污泥沉淀池、收集池、污泥脫水設備;其特征在于，所述生物淋濾池上方設有低頻超聲波發生器，所述收集池的出口經污水泵和管道與電絮凝設備的進口連接;所述電絮凝設備的上方設有加藥設備。

　　3.根據權利要求2所述的污泥中重金屬脫除的專用裝置，其特征在于，所述污泥脫水設備的出水管與電絮凝設備連通。

　　說明書

　　一種從污泥中脫除重金屬的方法及專用裝置

　　技術領域

　　本發明涉及環保領域，適用于市政污泥及各種工業污泥中重金屬的脫除。

　　背景技術

　　隨著我國城市化進程的加快，城市污水處理廠的污泥產量也急劇增加。在這些污泥大部分是具有活性的微生物菌體，它既含有氮磷鉀等肥料元素，又含有致病菌和重金屬，而其中比較難解決的是重金屬脫除的問題，因?yàn)檫@些重金屬大部分與有機體呈絡合物形態存在;如果活性污泥中的重金屬能大部分的去除，則污泥農用就是一個很好的出路，CN200410014801.X公開了一種污泥中重金屬生物脫除工藝及其設備。其裝置包括污泥調節池、與污泥調節池出口連通的生物淋濾池、安裝在生物淋濾池上方的底物投加裝置、安裝在生物淋濾池下方的鼓風機、酸化污泥沉淀池、收集池、污泥脫水設備。 其脫除工藝是在生物淋濾池中添加亞鐵和還原性硫等和通氧條件下，利用硫桿菌的生物氧化作用及其產生的低pH環境使難溶性形態存在的重金屬溶出進入水相，再通過固液分離而去除，硫化物通過氧化作用而轉變?yōu)榱蛩猁}，污泥中重金屬去除率可達到85%-99%。這種方法耗酸少、運行成本低、重金屬去除效率高、實用性強。但是它采用的主要細菌如硫桿菌增殖慢、生物淋濾滯留時間長;其高濃度重金屬淋出液會有二次污染問題，是限制其大規模應用的主要障礙。

　　發明內容

　　本發明的目的在于克服現有污泥生物淋濾技術中存在的缺陷，提供一種從污泥中脫除重金屬的方法。以實現微生物浸提周期短、效率高、無二次污染的目的。

　　本發明的工藝包括以下步驟：

　　(1)低頻超聲波對污泥進行預處理：用污泥泵將污泥調節池中的污泥送入生物淋濾池，生物淋濾池中的污泥用低頻為10 kHz-60 kHz、振幅為20%的超聲波發生器進行低頻超聲波強化預處理1min-15min;

　　(2)生物淋濾處理：按已有技術在生物淋濾池中先接種嗜酸性硫桿菌;再按10g/L 的Fe2+加入硫酸亞鐵和8g/L的量加入硫粉作為淋濾底物，同時啟動鼓風機對生物淋濾過程通氧，經過2-6天的生物淋濾處理，當池中的pH值下降至1.5-1.9時;難溶性重金屬溶出進入水相;

　　(3)沉淀池分離：將生物淋濾池中的污泥通過污泥泵泵到污泥沉淀池進行自然沉降2-5小時，固液分層后上清液流入收集池中，污泥送入污泥脫水設備;

　　(4)上清液處理：收集池中含重金屬的上清液由污水泵泵入電絮凝機按照現有電絮凝技術進行電絮凝處理，再由現有的常規加藥系統給電絮凝設備投加堿進行污水處理，電絮凝設備處理后的水達標排放;

　　(5)污泥由污泥脫水設備進行脫水，脫水后的固體加堿中和后作肥料;污泥脫水設備產生的濾液返回電絮凝設備進行處理。

　　一種污泥中重金屬脫除的專用裝置，包括污泥調節池、與污泥調節池出口連通的生物淋濾池、安裝在生物淋濾池上方的底物投加裝置、安裝在生物淋濾池下方的鼓風機、與酸化污泥沉淀池、收集池、污泥脫水設備;其特征在于，所述生物淋濾池上方設有低頻超聲波發生器，所述收集池的出口經污水泵和管道與電絮凝設備的進口連接;所述電絮凝設備的上方設有加藥設備。

　　所述污泥脫水設備的出水管與電絮凝設備連通。

　　本發明的優點：(1)利用超聲波強化預處理，加速污泥體系中的傳質速度，促進嗜酸性硫桿菌對底物的利用;使微生物浸提周期縮短、效率提高;(2)利用電絮凝設備處理重金屬?gòu)U水;克服了二次污染的問題，從而解決了污泥中重金屬污染的問題，實現了無害化資源化。
