申請日2010.08.04

　　公開(公告)日2010.12.15

　　IPC分類號C02F3/30; C02F9/14

　　摘要

　　本發明涉及一種序批式懸浮填料生物膜污水處理裝置。該裝置包括水箱，該水箱經由管路、水泵、配水頭后與反應器相連;反應器內裝有螺旋攪拌器、與曝氣機相連的曝氣頭和與水泵相連的配水頭;水泵、曝氣機、螺旋攪拌器以及閥門與時間控制器相連，其特征是上述反應器內還裝有懸浮填料;懸浮填料是塑料多面空心球或者聚氨酯網狀海綿塊;且配水頭還與閥門相連通而又起到排水作用。本發明裝置同時具有生物膜法和活性污泥法的優點，又采用改進的序批式的運行方式，可以自動控制進水時間、曝氣時間、沉淀時間、排水和攪拌時間，保證COD、氨氮和總氮的去除效果，是一種適用于各種污/廢水和河水的序批式懸浮填料污水處理裝置。

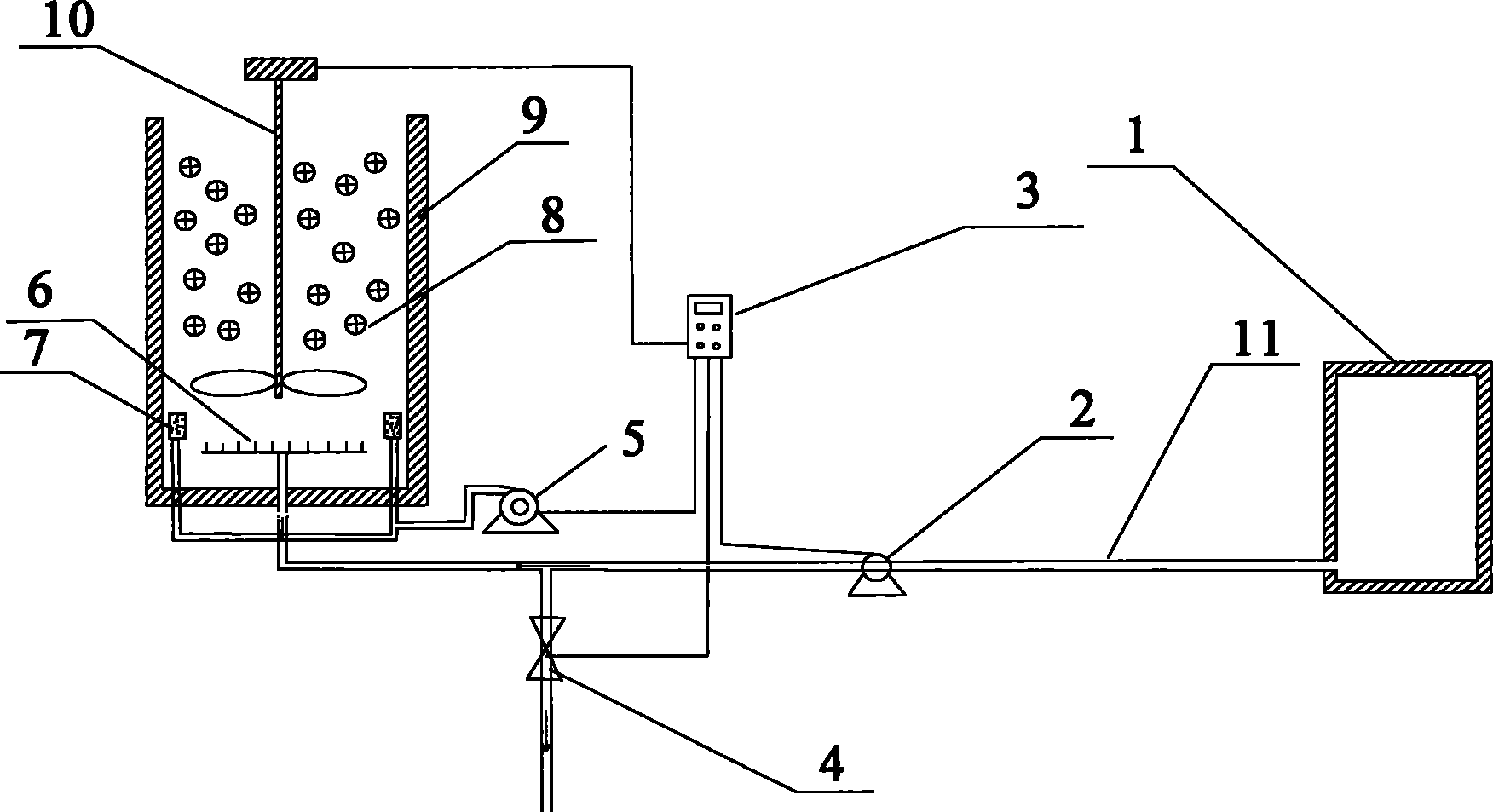

　　摘要附圖



　　權利要求書

　　1.一種序批式懸浮填料生物膜污水處理裝置，包括水箱(1)，該水箱(1)經由管路(11)通過水泵(2)、配水頭(6)后與反應器(9)相連;反應器(9)內裝有螺旋攪拌器(10)、與曝氣機(5)相連的曝氣頭(7)和與水泵(2)相連的配水頭(6);水泵(2)、曝氣機(5)、螺旋攪拌器(10)以及閥門(4)與時間控制器(3)相連，其特征在于上述反應器(9)內還裝有懸浮填料(8);且配水頭(6)還與閥門(4)相連通而又起到排水作用。

　　2.如權利要求1所述的一種序批式懸浮填料生物膜污水處理裝置，其特征在于上述懸浮填料(8)是塑料多面空心球或者聚氨酯網狀海綿塊。

　　3.如權利要求2所述的一種序批式懸浮填料生物膜污水處理裝置，其特征在于上述塑料多面空心球是半徑20mm，密度0.13g/cm3的球體。

　　4.權利要求1所述的序批式懸浮填料生物膜污水處理裝置的運行方式，包括進水階段：開啟水泵(2)進水，同時關閉閥門(4)、曝氣機(5)和螺旋攪拌器(10);好氧曝氣階段：關閉水泵(2)和閥門(4)，開啟曝氣機(5);缺氧反應階段：關閉水泵(2)、閥門(4)和曝氣機(5);沉淀階段：關閉水泵(2)、閥門(4)、曝氣機(5)和螺旋攪拌器(10);和排水階段：關閉水泵(2)、曝氣機(5)和螺旋攪拌器(10)，經由閥門(4)排水，其特征是在好氧曝氣階段和缺氧反應階段均開啟螺旋攪拌器(10)以保證廢水與懸浮填料(8)充分接觸。

　　說明書

　　序批式懸浮填料生物膜污水處理裝置

　　技術領域

　　本發明屬于水處理設備領域，特別涉及一種序批式懸浮填料生物膜污水處理裝置。

　　背景技術

　　生物膜法污水處理是使微生物例如硝化菌和反硝化菌固著在填料表面，呈膜狀生長，來實現污水處理的技術。一般可分為生物濾池、生物轉盤、生物接觸氧化法等，雖然它們的結構差別很大，但其基本原理相同，即通過廢水與生物膜的接觸，進行固液兩相的傳質，通過生物膜進行有機物的生物降解，使廢水得以凈化。生物膜法具有較高的處理效率，對于受有機物及氨氮輕度污染水體有明顯的效果。但生物膜法的微生物掛膜技術還存在許多沒有解決的問題。

　　如今，污水生物處理技術不斷完善，但從目前國內外的應用情況看，現有污水生物處理工藝還存在工藝流程較為復雜，需較大的占地面積和較高的基建投資，且運行的維護和管理難度較大等缺點。利用活性污泥和生物膜的復合工藝在解決傳統工藝存在的問題時有其獨到的特性和優點�；钚晕勰喾ň哂刑幚砟芰Υ�、處理效率高和出水水質好的優點，其各種變形工藝具有較好的脫氮除磷性能，在城市污水處理中得到了廣泛的應用;其缺點是運行不夠穩定，易產生污泥膨脹和污泥產量大，對低濃度污水的處理效果較差。生物膜法具有運行穩定、剩余污泥少、管理簡單、對氨氮和難降解污染物去除能力強、能夠適應較大水質范圍變化等優點;其中固定填料生物膜污水處理裝置的缺點有：填料和其支撐結構需要較高的初期投資，生物膜脫落產生的細小顆粒不易沉降造成出水濁度較高，填料容易堵塞，總氮和總磷的去除能力較弱。

　　目前已有生物膜法的相關專利報道，申請?zhí)?00910069639.4的中國專利申請，以連續曝氣-間歇曝氣工藝為基礎，反應器內投加活性污泥，以浮動曝氣鏈為曝氣裝置，但浮動鏈上懸掛填料上的生物膜只起輔助作用。專利《生物接觸氧化池中填料的掛膜方法》(專利號ZL200710061583.9)，不能完全滿足生物膜上硝化菌和反硝化菌的生長，達到去除總氮的目的。專利《污水好氧生物膜處理裝置》(專利號ZL 02157780.3)，采用固定填料上附生物膜，但脫落的生物膜容易堵塞填料，顯然影響污水處理效果。

　　發明內容

　　本發明的目的是提供一種序批式懸浮填料生物膜污水處理裝置，即結合活性污泥法和生物膜法裝置的優點，提供一種能適應低濃度污/廢水和河水，能有效去除COD、氨氮和總氮，使出水COD、氨氮和總氮均能達到城市污水處理一級排放標準的懸浮填料床污水處理裝置，以彌補現有技術的不足。

　　本發明的裝置包括水箱，該水箱經由管路、水泵、配水頭后與反應器相連;反應器內裝有螺旋攪拌器、與曝氣機相連的曝氣頭和與水泵相連的配水頭;水泵、曝氣機、螺旋攪拌器以及閥門與時間控制器相連，其特征是上述反應器內還裝有懸浮填料，且配水頭還與閥門相連通而又起到排水作用。

　　本發明改進的序批式懸浮填料生物膜污水處理反應器的創立原理是基于活性污泥法和生物膜法的結合，既同時具有生物膜法和活性污泥法的優點，又具有序批式SBR運行方式帶來的好處。通過投加懸浮填料作為微生物附著生長的填料，增加反應器中的污泥濃度，提高硝化細菌和反硝化細菌的固著量、增強抵御外界環境變化的能力和抗沖擊負荷的能力，從而也強化了系統對COD、氨氮和總氮的去除能力。特別是當活性污泥法和生物膜法的處理效果達到極限時，序批式懸浮填料床污水處理工藝將會顯現出其獨特優勢。

　　與現有技術相比，本發明的優點在于：

　　1.本發明采用的填料為懸浮填料，使用該類型填料使反應器兼有活性污泥法和生物膜法的優點，水力停留時間短，出水水質好;

　　2.本發明在反應器內設螺旋攪拌器，保證填料與基質充分接觸而獲得充足的營養，發揮所有懸浮填料生物膜的作用，提高污水處理效率;

　　3.本發明采用序批式的運行方式，可以自動控制進水時間、曝氣時間、沉淀時間、排水時間和攪拌時間，保證COD、氨氮和總氮的去除效果。

　　本發明設備簡單，操作簡便，易于控制，投資小，耗能少。并且污泥產生量小，污水處理效果好，是一種適用于各種污/廢水和河水的序批式懸浮填料污水處理裝置。
