申請日2013.12.17

　　公開(公告)日2014.05.28

　　IPC分類號C02F1/48

　　摘要

　　本實用新型公開了一種可調式污水處理設備，包括管體、第一極板、第二極板、主控制箱及水泵，其特征在于所述的管體一端設置有進水口另一端設置有出水口，所述的第一極板設置有芯棒，所述的第二極板與管體內壁連接固定，所述的第二極板設置有孔，所述的芯棒穿過第二極板的孔與管體的端面軸接，芯棒與第二極板孔的內壁留有空間，能使污水經過第一極板和第二極板的層層放電掃頻處理，使污水中的藻類細菌無處可逃，徹底實現一次性有效的殺藻滅菌除臭的效果，且管體的一端面設置有可調節芯棒進退的手柄，可調節第一極板和第二極板間的距離，使兩極板間的距離保持恒等，從而使正負極板間的電磁場力保持恒定的最佳效果，可持續的保證了設備的高效運行。

　　權利要求書

　　1.一種可調式污水處理設備，包括管體、第一極板、第二極板、主控制箱及水泵,其特征在于所述的管體設置有端面，所述的管體一端的端面設置有進水口另一端設置有出水口，所述的第一極板設置有芯棒，所述的第二極板與所述的管體內壁連接固定，所述的第二極板設置有孔，所述的芯棒穿過所述的第二極板的孔與所述管體的端面軸接，所述的芯棒與所述的第二極板孔的內壁留有空間。

　　2.如權利要求1中所述的一種可調式污水處理設備，其特征在于所述的第一極板與第二極板分別有多塊，按順序單號為第一極板雙號為第二極排序。

　　3.如權利要求3中所述的一種可調式污水處理設備，其特征在于所述的芯棒為導電材料制作，所述的芯棒一端串過管體的一端面連接有電源，所述的芯棒另一端串過管體的另一端面設置有可調節芯棒進退的手柄。

　　4.如權利要求1中所述的一種可調式污水處理設備，其特征在于所述的芯棒與所述的管體端面軸接處設置有密封圈。

　　5.如權利要求1中所述的一種可調式污水處理設備，其特征在于所述的管體是用絕緣材料制作。

　　6.如權利要求1中所述的一種可調式污水處理設備，其特征在于所述的第二極板通過螺絲與管體固定，所述的螺絲同時用于連接電源。

　　說明書

　　一種可調式污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，尤其是涉及一種可調式污水處理設備。

　　背景技術

　　利用掃頻電磁場發生器產生的直流電場和掃頻脈沖電磁場處理污水，使污水中的細小顆粒凝聚成大顆粒，從而使污水中的藻類或細菌死亡，并產生大量活性物質來平衡中和水質。采用定期自動換極、電極自動更新技術，可以有效除垢及時清理電極上的附著物的作用，使電極及時更新，保證設備長期高效地運行，如中國專利ZL200810171138.2公開了這樣的水處理設備，由于各種水質電導率的差異，使兩極板間放出的電磁場存在強弱，通過調節電壓改變電流量的大小效果不佳，直接影響效率，若設備采用的極板是可電解消耗材料，設備正負極板經長期放電，極板會逐漸磨損縮小，正負極板間間距變大，造成正負極板間的電磁場逐漸變?nèi)�，從而�?dǎo)致處理效果下降。

　　發明內容

　　本實用新型所要解決的技術問題是針對上述現有設計缺陷而改進的一種可調式污水處理設備。

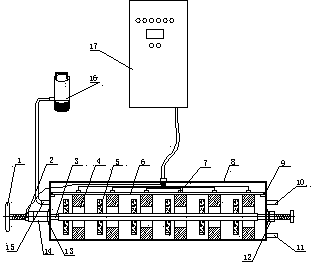

　　本實用新型的技術方案如下：一種可調式污水處理設備，包括管體、第一極板、第二極板、主控制箱及水泵,其特征在于所述的管體一端設置有進水口另一端設置有出水口，所述的第一極板設置有芯棒，所述的第二極板與所述的管體內壁連接固定，所述的第二極板設置有孔，所述的芯棒穿過所述的第二極板的孔與所述管體的端面軸接，所述的芯棒與所述的第二極板孔的內壁留有空間，所述的第一極板與第二極板分別有多塊，按順序單號為第一極板雙號為第二極排序，所述的芯棒為導電材料制作，所述的芯棒一端穿過管體的一端面連接有電源，所述的芯棒另一端串過管體的另一端面設置有可調節芯棒進退的手柄，所述的芯棒與所述的管體端面軸接處設置有密封圈，所述的管體是用絕緣材料制作，所述的第二極板通過螺絲與管體固定，所述的螺絲同時用于連接電源，所述的第一極板可用碳板，所述的第二極板可用鋁板。

　　與現在技術相比，本實用新型的優點在于所述的所述的第一極板與第二極板分別有多塊，按順序單號為第一極板雙號為第二極排序;能使污水經過第一極板和第二極板的層層把關處理，使污水中的藻類細菌無處可逃，徹底實現一次性有效的殺藻滅菌除臭的效果，把所述的第一極板設置成碳板，碳板相對不易結垢，且不易損耗，把所述的第二極板設置成鋁板，鋁板能釋放鋁離子凝聚水中細小顆粒，所述的管體的一端面設置有可調節芯棒進退的手柄，當鋁板在作業中有所損耗時可通過手柄調節第一極板和第二極板間的距離，使兩極板間的距離保持恒等，從而使正負極板間的電磁場力保持恒定的最佳效果，可持續的保證了設備的高效運行。
