申請日2010.08.04

　　公開(公告)日2011.02.02

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種垃圾滲濾液生物厭氧處理設備。包括罐體，其特征在于，罐體設在調節池中，所述罐體是由一個網狀結構的骨架和焊接在骨架之上的不銹鋼薄板構成。本實用新型將生物厭氧處理設備沉入調節池內，因水的浮力作用，故罐體的自身重量減輕;同時因工作時罐體內水位與調節池的水位差不大于2m，故大大減小了設備所承受的水的靜壓力、自重及風力負荷。其底部不要另外增加混凝土基礎;外壁不要另設保溫層;罐體由一個網狀結構的骨架和焊接在骨架之上的蒙皮構成，制作過程中不需卷板機，使制造更簡單，可降低成本。

　　摘要附圖



　　權利要求書

　　1. 一種垃圾滲濾液生物厭氧處理設備，包括罐體，其特征在于，罐體設在調節池中，所述罐體是由一個網狀結構的骨架和焊接在骨架之上的不銹鋼薄板構成。

　　2.根據權利要求1所述的垃圾滲濾液生物厭氧處理設備，其特征在于，所述骨架是由角鋼相互焊接而成的長方體或正方體網狀結構。

　　3.根據權利要求1所述的垃圾滲濾液生物厭氧處理設備，其特征在于，所述不銹鋼薄板厚度為0.8至1.2毫米。

　　說明書

　　一種垃圾滲濾液生物厭氧處理設備

　　技術領域

　　本實用新型屬于生態環保技術領域，尤其涉及垃圾滲濾液生化處理設備。

　　背景技術

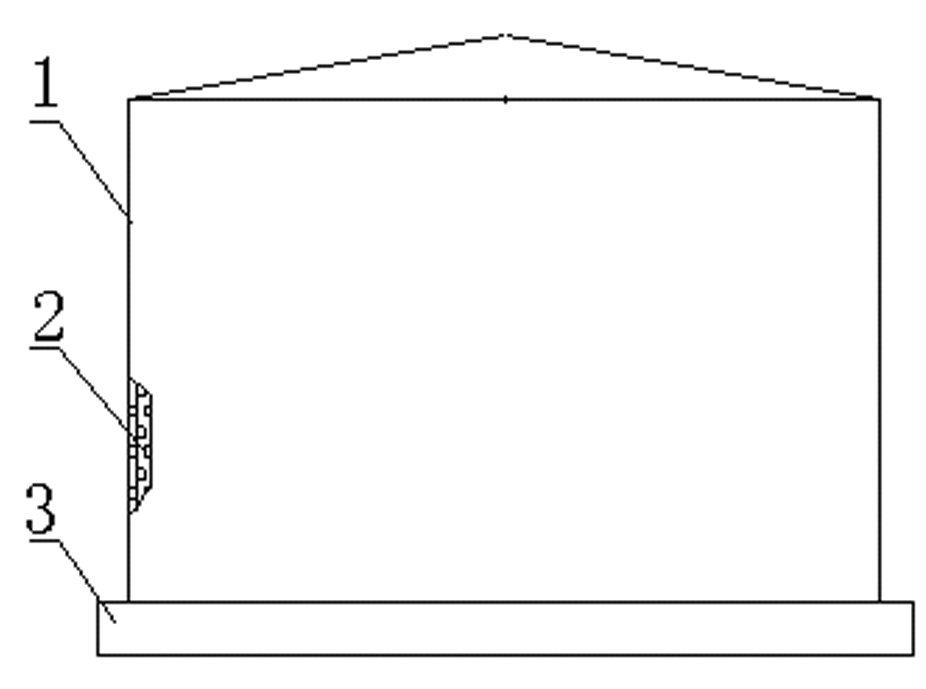

　　目前，垃圾滲濾液生物處理工藝中采用的生物厭氧處理池均安置在陸地，其形狀是一個圓柱碳鋼罐，由于要承受水的靜壓力、自重及風力負荷，因此，其壁厚大多不小于8mm;而且圓柱鋼罐體積較大，一般其內直徑不小于6m，盛滿水后圓柱鋼罐工作重量很大，因此，為避免地基下陷，如圖1示：圓柱鋼罐體1的底部要另外增加混凝土基礎3;此外因?yàn)橄募緶囟雀�，而冬季溫度低，為了避免季�?jié)溫度變化對池內細菌帶來不利影響，使池內細菌有一較好的生態環境，對圓柱鋼罐外壁做有保溫層2。因此，此種生物厭氧處理設備制造復雜、安裝成本高，而且占地面積較大。

　　實用新型內容

　　本實用新型的目的是在于克服現有技術的不足，提供一種制作簡單、成本較低的生物厭氧處理設備。

　　本實用新型的技術方案是：包括罐體，其特征在于，罐體設在調節池中，所述罐體是由一個網狀結構的骨架和焊接在骨架之上的不銹鋼薄板構成。

　　所述骨架是由角鋼相互焊接而成的長方體或正方體網狀結構。

　　所述不銹鋼薄板厚度為0.8至1.2毫米。

　　本實用新型將生物厭氧處理罐沉入調節池內，因水的浮力作用，故罐體的自身重量減輕;同時因工作時罐體內水位與調節池的水位差不大于2m，故大大減小了生物厭氧處理罐所承受的水的靜壓力、自重及風力負荷。再由于調節池池底本身就是混泥土結構，故其底部不要另外增加混凝土基礎。又由于不同季節水溫變化較小，外壁不要另設保溫層;罐體不再做成圓柱形，而是由一個網狀結構的骨架和焊接在骨架之上的蒙皮構成，故制作過程中不需卷板機，從而制造更簡單，可降低制造成本。
