申請日2010.08.04
公開(公告)日2011.02.09
IPC分類號C02F1/42; F24J2/46
摘要
軟水處理內嵌式太陽能熱水器儲水箱，涉及一種太陽能熱水器的制造技術領域。包括水箱、進水管、出水管，在所述水箱內設置一塊將水箱分割成兩個獨立空間的豎向保溫隔板，所述兩個獨立空間分別為軟水箱和主水箱，在所述軟水箱內設置離子交換樹脂，所述軟水箱和主水箱之間通過管道連接，在所述管道上連接第一電磁閥，所述進水管的出水端連接在軟水箱的下端，在所述軟水箱的下端設置樹脂注入管，在所述樹脂注入管上設置第二電磁閥，在所述進水管上并聯一再生液箱，所述再生液箱的進口端與進水管之間設置三通閥，所述再生液箱的出口端與進水管之間設置一單向閥。上述設置可以阻止太陽能熱水器及管道內產生水垢，延長了其使用壽命。

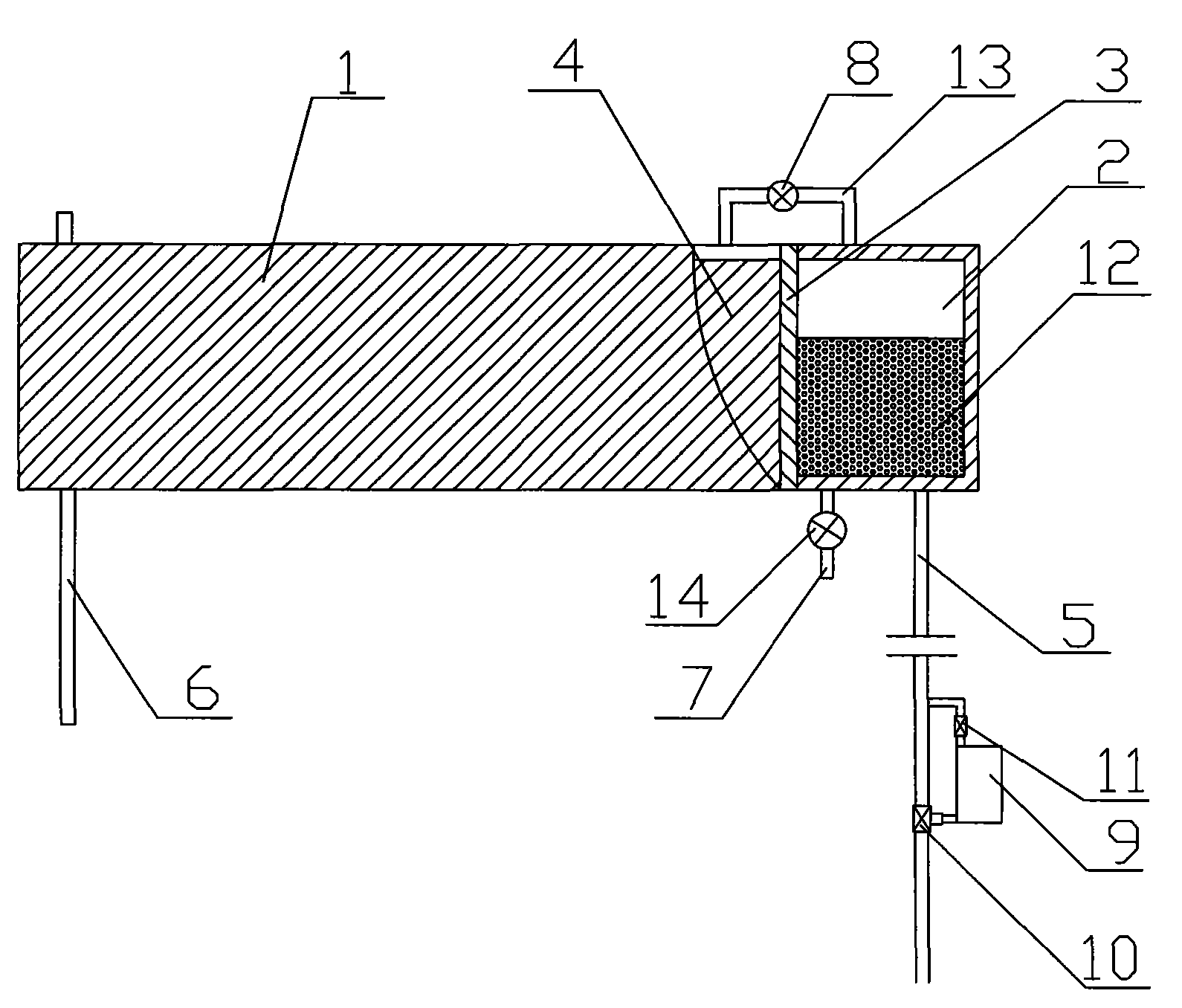

摘要附圖
權利要求書
1.軟水處理內嵌式太陽能熱水器儲水箱，包括水箱、進水管、出水管，其特征在于在所述水箱內設置一塊將水箱分割成兩個獨立空間的豎向保溫隔板，所述兩個獨立空間分別為軟水箱和主水箱，所述出水管連接在所述主水箱上，在所述軟水箱內設置離子交換樹脂，所述軟水箱和主水箱之間通過管道連接，所述管道的一端連接在所述軟水箱上端，所述管道的另一端連接在所述主水箱上，在所述管道上連接第一電磁閥，所述進水管的出水端連接在軟水箱的下端，在所述軟水箱的下端設置樹脂注入管，在所述樹脂注入管上設置第二電磁閥，在所述進水管上并聯一再生液箱，所述再生液箱的進口端與進水管之間設置三通閥，所述再生液箱的出口端與進水管之間設置一單向閥。
說明書
軟水處理內嵌式太陽能熱水器儲水箱
技術領域
本實用新型涉及一種太陽能熱水器，特別涉及一種帶有軟水處理裝置的太陽能熱水器的制造技術領域。
背景技術
現有的太陽能熱水器不帶有水的軟化裝置，其使用的水一般為自來水或地下水，這些水的硬度較高，加熱后，很容易太陽能內部以及管道上形成水垢，一段時間后，太陽能本身的加熱效果會變的較低，管道的水垢會使得流量變的很小，對用戶的日常生活造成影響。
實用新型內容
為了克服現有現有太陽能熱水器的容易結垢的問題，本實用新型提供軟水處理內嵌式太陽能熱水器儲水箱。
本實用新型包括水箱、進水管、出水管，在所述水箱內設置一塊將水箱分割成兩個獨立空間的豎向保溫隔板，所述兩個獨立空間分別為軟水箱和主水箱，所述出水管連接在所述主水箱上，在所述軟水箱內設置離子交換樹脂，所述軟水箱和主水箱之間通過管道連接，所述管道的一端連接在所述軟水箱上端，所述管道的另一端連接在所述主水箱上，在所述管道上連接第一電磁閥，所述進水管的出水端連接在軟水箱的下端，在所述軟水箱的下端設置樹脂注入管，在所述樹脂注入管上設置第二電磁閥，在所述進水管上并聯一再生液箱，所述再生液箱的進口端與進水管之間設置三通閥，所述再生液箱的出口端與進水管之間設置一單向閥。
本實用新型在原來的太陽能熱水器上革出一塊小空間，這里稱之為軟水箱，在軟水箱內放入陽離子交換樹脂，進入軟水箱硬度較高的自來水通過陽離子交換樹脂的軟化，再通過管道輸入太陽能熱水器的水箱內，這樣人們?nèi)粘Ｊ褂玫乃词翘幚砗蟮能浰?水垢生成的主要因素是Ca2+、Mg2+，原水經過處理后基本除去了這兩種離子，使得水箱、加熱管和下水管不易形成水垢，延長了太陽能熱水器的使用壽命;再生液箱，在其內注入固體Nacl，當陽離子交換樹脂飽和后，打開三通閥，水流沖溶再生液箱內的食鹽，Nacl溶液進入軟水箱，對樹脂進行反洗，這樣樹脂的循環使用，對用戶來講，節約了很大的成本。
