申請日2013.12.17

　　公開(公告)日2014.07.16

　　IPC分類號F16K27/12

　　摘要

　　本實用新型公開了一種飲用水處理裝置中出水龍頭殼體，包括第一殼體、與第一殼體配合連接的第二殼體，及設置在第一殼體與第二殼體連接處的卡固結構，卡固結構包括自第一殼體的邊緣連接側端向內凸設的若干凸起和設于第二殼體的邊緣連接側端與各凸起相適配的凹槽，第一殼體通過凸起卡入凹槽中與第二殼體扣合連接，通過在第一殼體與第二殼體連接處上分別設置凸起和凹槽，通過凸起卡入凹槽中使第一殼體與第二殼體完成扣合連接，從而十分方便地將第一殼體與第二殼體組裝在一起，摒棄傳統以螺釘緊固連接的方式，大大提高的出水龍頭殼體的組裝效率。

　　權利要求書

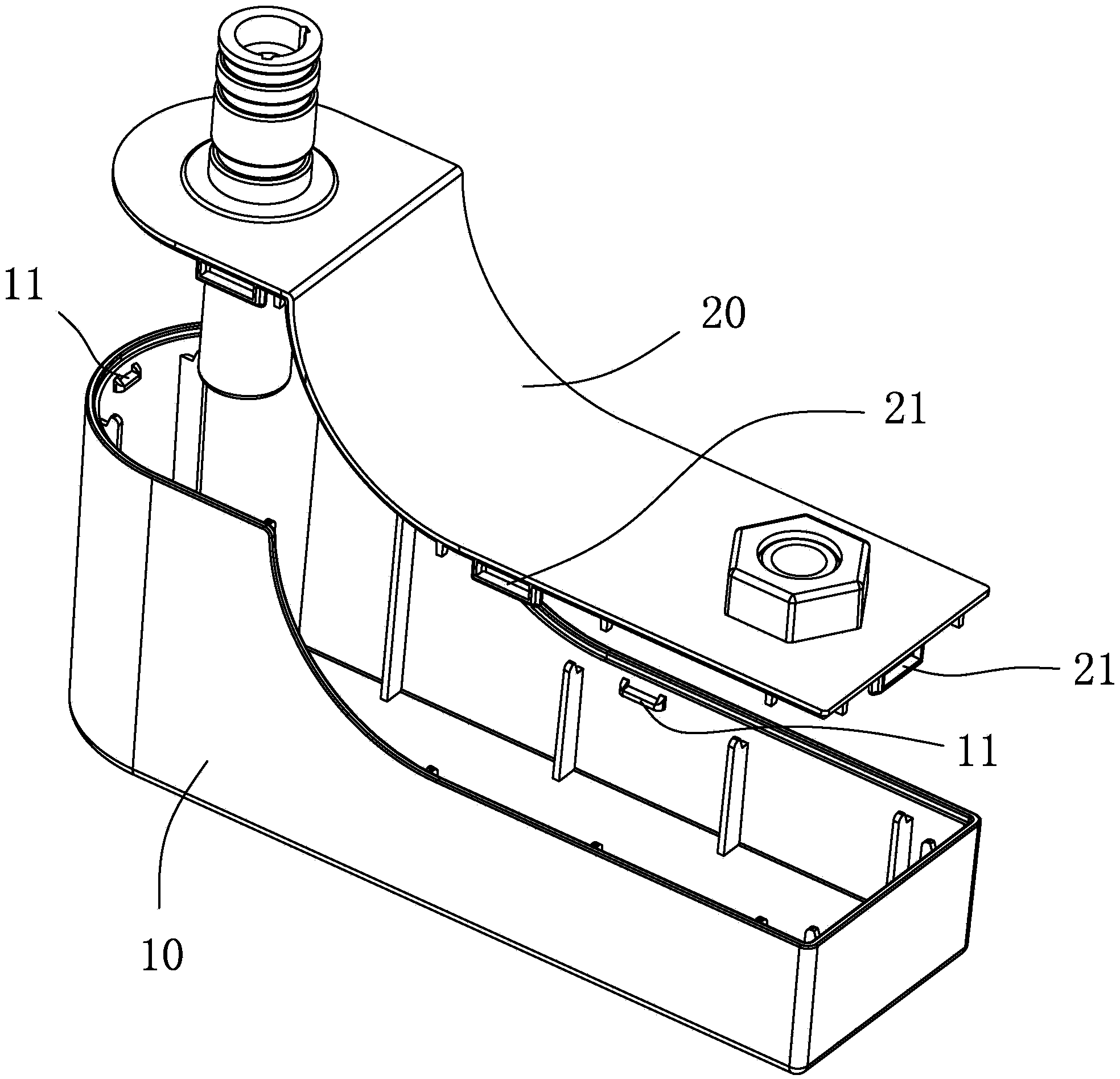

　　1.一種飲用水處理裝置中出水龍頭殼體，其特征在于：包括第一殼體(10)、與所述第一殼體(10)配合連接的第二殼體(20)，及設置在所述第一殼體(10)與第二殼體(20)連接處的卡固結構，所述卡固結構包括自第一殼體(10)的邊緣連接側端向內凸設的若干凸起(11)和設于第二殼體(20)的邊緣連接側端與各凸起(11)相適配的凹槽(21)，所述第一殼體(10)通過凸起(11)卡入凹槽(21)中與第二殼體(20)扣合連接。

　　2.根據權利要求1所述的飲用水處理裝置中出水龍頭殼體，其特征在于：在所述第一殼體(10)的內側壁間隔設有多個肋條(12)。

　　3.根據權利要求2所述的飲用水處理裝置中出水龍頭殼體，其特征在于：在各所述肋條(12)的上端成型有一凹口(13)，在沿所述第二殼體(20)的邊緣連接側端向下凸設有卡入凹口(13)中的凸塊(22)。

　　4.根據權利要求1、2或3所述的飲用水處理裝置中出水龍頭殼體，其特征在于：各所述凸起(11)沿第一殼體(10)的邊緣連接側端間隔設置，各所述凹槽(21)沿第二殼體(20)的邊緣連接側端間隔設置。

　　說明書

　　飲用水處理裝置中出水龍頭殼體

　　技術領域

　　本實用新型涉及出水龍頭，特別涉及一種出水龍頭殼體結構。

　　背景技術

　　現有的安裝在飲用水處理裝置上的出水龍頭，其殼體通常由兩部分殼體組裝拼湊而成，兩部分殼體之間通常采用一些連接、緊固件連接組裝在一起，例如螺釘。然而采用螺釘緊固的連接方式，在組裝出水龍頭時，由于需要借助螺絲刀燈工具，且螺釘需要逐個安裝，安裝過程繁瑣效率低下，組裝時間長，不利于快速生產。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構簡單、組裝方便快捷的出水龍頭殼體。

　　為解決上述技術問題所采用的技術方案：一種飲用水處理裝置中出水龍頭殼體，包括第一殼體、與第一殼體配合連接的第二殼體，及設置在第一殼體與第二殼體連接處的卡固結構，卡固結構包括自第一殼體的邊緣連接側端向內凸設的若干凸起和設于第二殼體的邊緣連接側端與各凸起相適配的凹槽，第一殼體通過凸起卡入凹槽中與第二殼體扣合連接。

　　進一步作為本實用新型技術方案的改進，在第一殼體的內側壁間隔設有多個肋條。

　　進一步作為本實用新型技術方案的改進，在各肋條的上端成型有一凹口，在沿第二殼體的邊緣連接側端向下凸設有卡入凹口中的凸塊。

　　進一步作為本實用新型技術方案的改進，各凸起沿第一殼體的邊緣連接側端間隔設置，各凹槽沿第二殼體的邊緣連接側端間隔設置。

　　有益效果：此出水龍頭殼體通過在第一殼體與第二殼體連接處上分別設置凸起和凹槽，通過凸起卡入凹槽中使第一殼體與第二殼體完成扣合連接，從而十分方便地將第一殼體與第二殼體組裝在一起，摒棄傳統以螺釘緊固連接的方式，大大提高的出水龍頭殼體的組裝效率。
