申請日2013.12.17

　　公開(公告)日2015.06.17

　　IPC分類號C02F103/16; C02F9/14

　　摘要

　　本發明涉及一種電鍍綜合廢水處理方法和系統。該電鍍綜合廢水處理方法包括以下步驟：將該電鍍綜合廢水通入一芬頓法反應槽，使用芬頓試劑在pH值2-4的環境下預處理該電鍍綜合廢水，通過反應進行氧化破絡、氧化降解COD和氨氮、還原六價鉻、以及去除重金屬離子;將預處理的廢水通入斜板沉淀池，調節pH值至10以上，進行混凝沉淀;將斜板沉淀池的上清液通入一加氯槽，以折點加氯方式加入次氯酸鈉，去除液體中的氨氮;以及將斜板沉淀池的液體通入生物活性炭處理裝置，以進一步降解液體中的難降解有機物以及氨氮。

　　權利要求書

　　1.一種電鍍綜合廢水處理方法，包括以下步驟：

　　將該電鍍綜合廢水通入一芬頓法反應槽，使用芬頓試劑在pH值2-4的環 境下預處理該電鍍綜合廢水，通過反應進行氧化破絡、氧化降解COD和氨氮、 還原六價鉻、以及去除重金屬離子;

　　將預處理的廢水通入斜板沉淀池，調節pH值至10以上，進行混凝沉淀;

　　將斜板沉淀池的上清液通入一加氯槽，以折點加氯方式加入次氯酸鈉，去 除液體中的氨氮;以及

　　將加氯槽的液體通入生物活性炭處理裝置，以進一步降解液體中的難降解 有機物以及氨氮。

　　2.如權利要求1所述的方法，其特征在于，該芬頓試劑中FeSO4·7H2O與 30%H2O2摩爾比為1～1.2:1，30%H2O2與廢水中COD質量濃度比為5～6:1，反 應時間在0.5小時以上。

　　3.如權利要求1所述的方法，其特征在于，該次氯酸鈉的有效氯與液體中 氨氮的質量比為10～12:1，反應時間為0.5-1小時。

　　4.如權利要求1所述的方法，其特征在于，液體在該生物活性炭處理裝置 的有效停留時間1小時以上。

　　5.如權利要求1所述的方法，其特征在于，將斜板沉淀池的液體通入生物 活性炭處理裝置之前還包括，將斜板沉淀池的液體進行砂濾。

　　6.如權利要求1所述的方法，其特征在于，還包括將斜板沉淀池中的沉淀 污泥送至一污泥收集槽。

　　7.一種電鍍綜合廢水處理系統，包括：

　　芬頓法反應槽，接收該電鍍綜合廢水，該芬頓法反應槽輸入芬頓試劑在pH 值2-4的環境下預處理該電鍍綜合廢水，通過反應進行氧化破絡、氧化降解COD 和氨氮、還原六價鉻、以及去除重金屬離子;

　　斜板沉淀池，連接該芬頓法反應槽，通入預處理的廢水，該斜板沉淀池輸 入堿液以調節pH值至10以上，進行混凝沉淀;

　　加氯槽，連接該斜板沉淀池，通入該斜板沉淀池的上清液，輸入以折點加 氯方式加入的次氯酸鈉，去除液體中的氨氮;以及

　　生物活性炭處理裝置，連接該加氯槽，通入加氯槽的液體，以進一步降解 液體中的難降解有機物以及氨氮。

　　8.如權利要求7所述的系統，其特征在于，還包括污泥收集槽，輸入該斜 板沉淀池中的沉淀污泥。

　　9.如權利要求7所述的系統，其特征在于，還包括砂濾過濾器，連接在該 加氯槽和該生物活性炭處理裝置之間。

　　說明書

　　電鍍綜合廢水處理方法和系統

　　技術領域

　　本發明涉及廢水處理方法，尤其是涉及一種電鍍綜合廢水處理方法和系 統。

　　背景技術

　　電鍍行業是一個典型的重污染行業。在電鍍過程中需要使用大量強酸、強 堿、重金屬鹽、有機添加劑、甚至包括氰化物、鉻酐等有毒有害化學品。這些 化學品在生產過程中隨廢水排放。以往針對電鍍廢水的污染物控制集中于重金 屬類污染物。但隨著《電鍍污染物排放標準GB21900-2008》的深入實施，國家 在提出更高的重金屬處理要求的同時開始對電鍍行業廢水中的污染物進行全 因子達標控制，其中主要包括廢水中COD和氨氮須達標排放。

　　抽樣調查統計顯示，目前電鍍廠采用的電鍍廢水處理方法中，化學沉淀法 占80%以上，其中斜板沉淀占72%，氣浮占8.1%。離子交換法占12%，電解 法占2.3%，反滲透、吸附等方法占5.5%。從中可以看到，目前電鍍廢水處理 技術，主要是針對重金屬污染物的去除，而對廢水中的COD、氨氮等污染因子 幾乎沒有去除效果。此外，電鍍中使用的添加劑會與重金屬離子形成穩定的絡 合物，目前常用的電鍍廢水處理方法在使電鍍廢水中重金屬達到更為嚴格的排 放標準方面也存在問題。

　　為滿足全面達標排放的需要，期望開發一種更佳的電鍍綜合廢水的處理工 藝。

　　發明內容

　　本發明所要解決的技術問題是提供一種電鍍綜合廢水處理方法和系統，以 實現處理后廢水的全面達標。

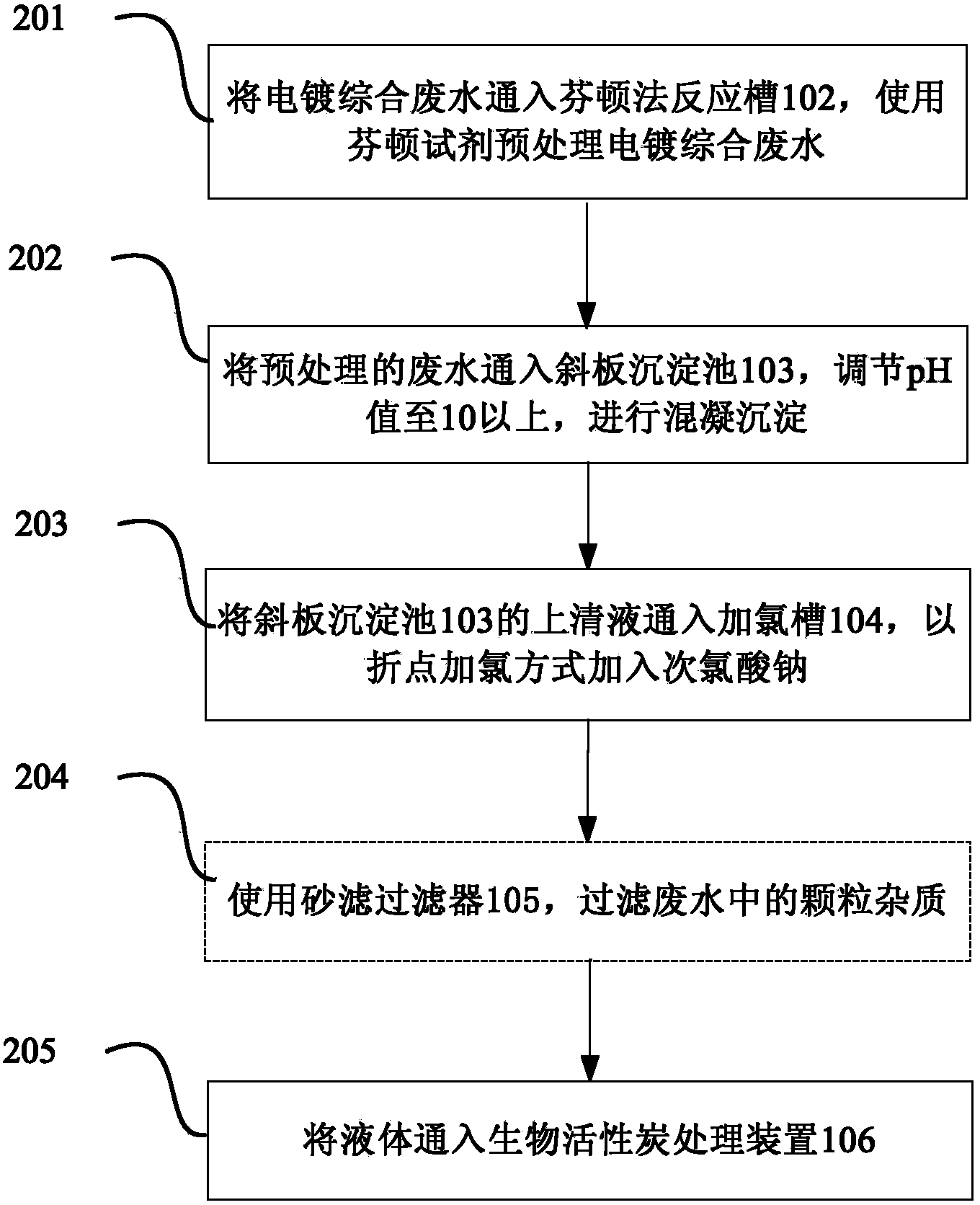

　　本發明為解決上述技術問題而采用的技術方案是提出一種電鍍綜合廢水 處理方法，包括以下步驟：

　　將該電鍍綜合廢水通入一芬頓法反應槽，使用芬頓試劑在pH值2-4的環 境下預處理該電鍍綜合廢水，通過反應進行氧化破絡、氧化降解COD和氨氮、 還原六價鉻、以及去除重金屬離子;

　　將預處理的廢水通入斜板沉淀池，調節pH值至10以上，進行混凝沉淀;

　　將斜板沉淀池的上清液通入一加氯槽，以折點加氯方式加入次氯酸鈉，去 除液體中的氨氮;以及

　　將斜板沉淀池的液體通入生物活性炭處理裝置，以進一步降解液體中的難 降解有機物以及氨氮。

　　在本發明的一實施例中，該芬頓試劑中FeSO4·7H2O與30%H2O2摩爾比為 1～1.2:1，30%H2O2與廢水中COD質量濃度比為5～6:1，反應時間在0.5小時以 上。

　　在本發明的一實施例中，該次氯酸鈉的有效氯與液體中氨氮的質量比為 10～12:1，反應時間為0.5-1小時。

　　在本發明的一實施例中，液體在該生物活性炭處理裝置的有效停留時間為1 小時以上。

　　在本發明的一實施例中，將斜板沉淀池的液體通入生物活性炭處理裝置之 前還包括，將斜板沉淀池的液體進行砂濾。

　　在本發明的一實施例中，上述方法還包括將斜板沉淀池中的沉淀污泥送至 一污泥收集槽。

　　本發明還提出一種電鍍綜合廢水處理系統，包括：芬頓法反應槽，接收該 電鍍綜合廢水，該芬頓法反應槽輸入芬頓試劑在pH值2-4的環境下預處理該 電鍍綜合廢水，通過反應進行氧化破絡、氧化降解COD和氨氮、還原六價鉻、 以及去除重金屬離子;斜板沉淀池，連接該芬頓法反應槽，通入預處理的廢水， 該斜板沉淀池輸入堿液以調節pH值至10以上，進行混凝沉淀;加氯槽，連接 該斜板沉淀池，通入該斜板沉淀池的上清液，輸入以折點加氯方式加入的次氯 酸鈉，去除液體中的氨氮;以及生物活性炭處理裝置，連接該加氯槽，通入加 氯槽的液體，以進一步降解液體中的難降解有機物以及氨氮。

　　在本發明的一實施例中，上述系統還包括污泥收集槽，輸入該斜板沉淀池 中的沉淀污泥。

　　在本發明的一實施例中，上述系統還包括砂濾過濾器，連接在該加氯槽和 該生物活性炭處理裝置之間。

　　本發明的上述技術方案可讓電鍍綜合廢水全面達標排放，而且由于各個工 藝和設備之間緊密協同，使得流程十分簡單，操作簡易，運行維護方便，處理 效果穩定可靠。
