申請日2014.01.17

　　公開(公告)日2014.04.30

　　IPC分類號F04D1/08; F04D29/42; F04D29/22; F04D29/00

　　摘要

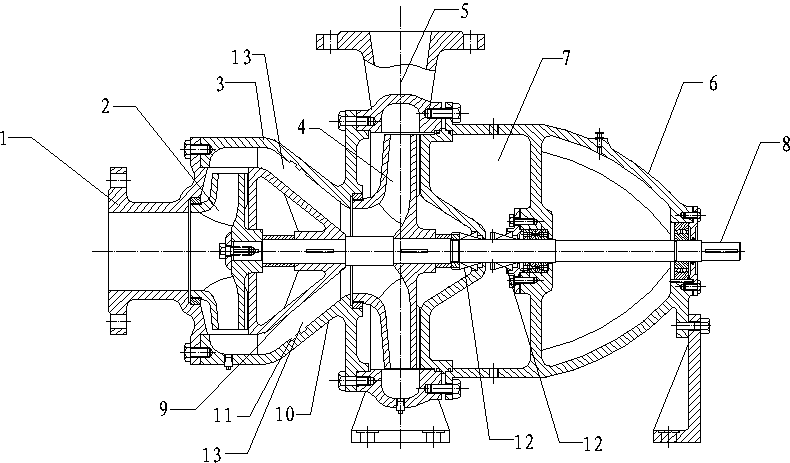

　　一種雙級無堵塞污水泵，包括吸入室、首級葉輪、導葉、次級葉輪、壓出室、懸架、油室和轉軸，吸入室與導葉連接，導葉位于吸入室右側，導葉右端與壓出室連接，次級葉輪安裝在壓水室內，轉軸左端與首級葉輪連接，所述首級葉輪和次級葉輪內的流道采用收縮型流道，流道面積從進口到出口方向成漸縮型，所述導葉包括內圈和外圈，外圈的內壁設有螺旋切割槽，內圈的外側面設有與螺旋切割槽配合的螺旋葉片。本發明采用分級設計，每級葉輪產生一定的揚程，從而達到高揚程的技術效果，每級泵葉輪按不等比轉速設計，大大提高了輸出效率，通過導葉中的螺旋切割槽和螺旋葉片的配合能有效切割污水中的長纖維，避免發生堵塞現象。

　　權利要求書

　　1.一種雙級無堵塞污水泵，包括吸入室、首級葉輪、導葉、次級葉輪、壓出室、懸架、油室和轉軸，吸入室與導葉連接，導葉位于吸入室右側，導葉右端與壓出室連接，次級葉輪安裝在壓水室內，轉軸左端與首級葉輪連接，另一端貫穿導葉、次級葉輪和油室至懸架右側，其特征在于：所述首級葉輪和次級葉輪內的流道采用收縮型流道，流道面積從進口到出口方向成漸縮型，所述導葉包括內圈和外圈，外圈的內壁設有螺旋切割槽，內圈的外側面設有與螺旋切割槽配合的螺旋葉片。

　　2.如權利要求1所述的雙級無堵塞污水泵，其特征在于：所述首級葉輪和次級葉輪按不等比轉速設計，首級葉輪的比轉速為 ，為次級葉輪的比轉速。

　　3.如權利要求1所述的雙級無堵塞污水泵，其特征在于：所述轉軸與油室左右端面的連接處均設有機械密封件。

　　說明書

　　雙級無堵塞污水泵

　　技術領域

　　本發明涉及一種雙級無堵塞污水泵。

　　背景技術

　　污水泵，廣泛用于市政、環保、污水處理、輕工、化工、礦山、石油、水利、冶金等行業中含有固體顆粒懸浮物或纖維狀懸浮物的液體輸送，是相關各行業的耗能大戶和關鍵設備之一。

　　目前國內生產的污水泵普遍存在效率低、能耗高、揚程低、堵塞現象嚴重、對需要很大提升高程場合往往采用多級提升泵站，造成工程投資較大，這在很大程度上制約了污水泵的進一步應用。

　　發明內容

　　針對現有技術中存在的缺陷，本發明提供了一種揚程高、不易堵塞且效率高的雙級無堵塞污水泵。

　　具體技術方案為：一種雙級無堵塞污水泵，包括吸入室、首級葉輪、導葉、次級葉輪、壓出室、懸架、油室和轉軸，吸入室與導葉連接，導葉位于吸入室右側，導葉右端與壓出室連接，次級葉輪安裝在壓水室內，轉軸左端與首級葉輪連接，另一端貫穿導葉、次級葉輪和油室至懸架右側，所述首級葉輪和次級葉輪內的流道采用收縮型流道，流道面積從進口到出口方向成漸縮型，所述導葉包括內圈和外圈，外圈的內壁設有螺旋切割槽，內圈的外側面設有與螺旋切割槽配合的螺旋葉片。

　　所述首級葉輪和次級葉輪按不等比轉速設計，首級葉輪的比轉速為 ，為次級葉輪的比轉速。

　　所述轉軸與油室左右端面的連接處均設有機械密封件。

　　本發明采用分級設計，每級葉輪產生一定的揚程，從而達到高揚程的技術效果，每級泵葉輪按不等比轉速設計，大大提高了輸出效率，通過導葉中的螺旋切割槽和螺旋葉片的配合能有效切割污水中的長纖維，避免發生堵塞現象。
