申請日2014.01.17

　　公開(公告)日2014.06.11

　　IPC分類號F04D9/00; C02F103/16; C02F1/44

　　摘要

　　本實用新型屬于化工電鍍廢水處理技術領域，具體涉及一種電鍍廢水處理用原水泵加水裝置。本實用新型要解決的技術問題是提供一種加水省時省力的電鍍廢水處理用原水泵加水裝置。為了解決上述技術問題，本實用新型提供了這樣一種電鍍廢水處理用原水泵加水裝置，包括有原水泵、中水池出水管道、超濾進水管道，還包括有自來水管道和自來水閥，在所述中水池出水管道上連接有所述自來水管道，在所述自來水管道上設有自來水閥。有益效果：與現有技術相比，節省了人力和時間，提高了工作效率，增加了原水泵的使用壽命。

　　權利要求書

　　1.一種電鍍廢水處理用原水泵加水裝置，其特征在于：包括有原水泵(1)、中水池出水管道(2)、超濾進水管道(3)，還包括有自來水管道(4)和自來水閥(5)，在所述中水池出水管道(2)上連接有所述自來水管道(4)，在所述自來水管道(4)上設有自來水閥(5)。

　　2.根據權利要求1所述的一種電鍍廢水處理用原水泵加水裝置，其特征在于：在所述自來水閥(5)和所述水池出水管道之間還設有蓄水箱(6)和蓄水閥(7)，所述蓄水閥(7)設在所述蓄水箱(6)的右側。

　　3.根據權利要求1或2所述的一種電鍍廢水處理用原水泵加水裝置，其特征在于：所述自來水閥(5)為手動閥。

　　4.根據權利要求2所述的一種電鍍廢水處理用原水泵加水裝置，其特征在于：所述蓄水閥(7)為手動閥。

　　說明書

　　一種電鍍廢水處理用原水泵加水裝置

　　技術領域

　　本實用新型屬于化工電鍍廢水處理技術領域，具體涉及一種電鍍廢水處理用原水泵加水裝置。

　　技術背景

　　圖1為現有原水泵工作時的結構示意圖。如圖1所示，電鍍廢水處理設備中原水泵的作用是原水泵1通過中水池出水管道2抽來自中水池的水，增壓后，通過超濾進水管道壓入超濾系統進行水質處理。

　　原水泵在運行情況下，經常出現泵里沒有自來水，導致原水泵出現空轉，抽不上來中水池水的現象，以至于后面的超濾、反滲透設備不能正常運行。

　　原水泵在出現空轉現象的情況下，目前一般都用塑料小水管來連接到工廠的二級離子柱那里接水到原水泵里去，使原水泵里有水，后面的超濾、反滲透設備能正常運行。這種解決方法存在麻煩、費力的問題，而且這種解決方法必須有兩個人來操作。由于工作人員有限，浪費了人力。

　　實用新型內容

　　(1)要解決的技術問題

　　本實用新型為了克服現有原水泵缺水空轉、加水費時費力的缺點，本實用新型要解決的技術問題是提供一種加水省時省力的電鍍廢水處理用原水泵加水裝置。

　　(2)技術方案

　　為了解決上述技術問題，本實用新型提供了這樣一種電鍍廢水處理用原水泵加水裝置，包括有原水泵、中水池出水管道、超濾進水管道，還包括有自來水管道和自來水閥，在所述中水池出水管道上連接有所述自來水管道，在所述自來水管道上設有自來水閥。

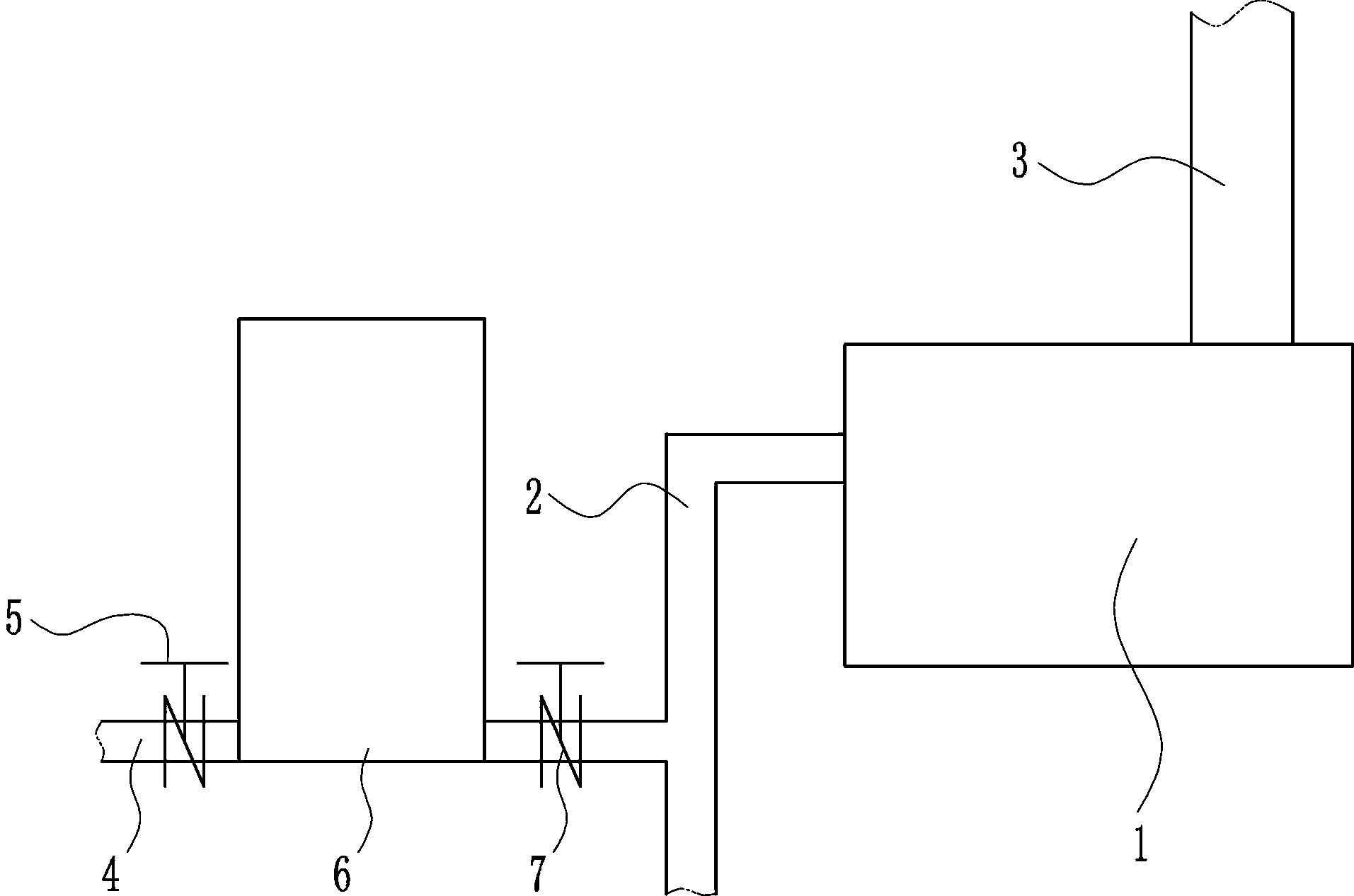

　　加了防止自來水管道突然無水的情況，優選地，在所述自來水閥和所述水池出水管道之間還設有蓄水箱和蓄水閥，所述蓄水閥設在所述蓄水箱的右側。

　　優選地，所述自來水閥為手動閥。

　　優選地，所述蓄水閥為手動閥。

　　(3)有益效果

　　與現有技術相比，節省了人力和時間，提高了工作效率，增加了原水泵的使用壽命。
