申請日2014.01.17

　　公開(公告)日2014.07.02

　　IPC分類號B65F3/00; B65F1/14

　　摘要

　　本實用新型公開了一種泔水垃圾車污水收集裝置，它包括銷軸、導流板、推桿、接污板和污水收集箱;所述導流板固定安裝在垃圾箱后下方，接污板通過銷軸安裝在導流板下方，污水收集箱安裝在垃圾車底盤上，推桿一端固定在污水收集箱的支座上，另一端通過銷軸固定在接污板上。該泔水垃圾車污水收集裝置解決泔水車收集、轉運、停放過程中從后門密封處滲漏污水造成二次污染的問題。

　　權利要求書

　　1.一種泔水垃圾車污水收集裝置，其特征是：它包括銷軸、導流板、推桿、接污板和污水收集箱;所述導流板固定安裝在垃圾箱后下方，接污板通過銷軸安裝在導流板下方，污水收集箱安裝在垃圾車底盤上，推桿一端固定在污水收集箱的支座上，另一端通過銷軸固定在接污板上。

　　2.根據權利要求1所述泔水垃圾車污水收集裝置，其特征是：所述推桿是電動推桿或氣缸或油缸。

　　3.根據權利要求1所述泔水垃圾車污水收集裝置，其特征是：所述污水收集箱通過螺栓固定在底盤的車架上。

　　說明書

　　泔水垃圾車污水收集裝置

　　技術領域

　　本實用新型涉及垃圾儲運設備，具體涉及泔水車、自裝卸式垃圾車、餐廚垃圾車的滲漏污水收集裝置。

　　背景技術

　　現有泔水車后門與垃圾箱之間采用膠條密封，在密封處沒有額外的污水收集裝置，隨著時間推移，由于膠條的變形與老化，后門與垃圾箱之間的縫隙將逐漸增大，泔水車在收集、轉運、停放過程中就可能存在滴漏現象，造成二次污染，給人們生活帶來影響。

　　發明內容

　　本實用新型的目的是提供一種泔水垃圾車污水收集裝置，解決泔水車收集、轉運、停放過程中從后門密封處滲漏污水造成二次污染的問題。

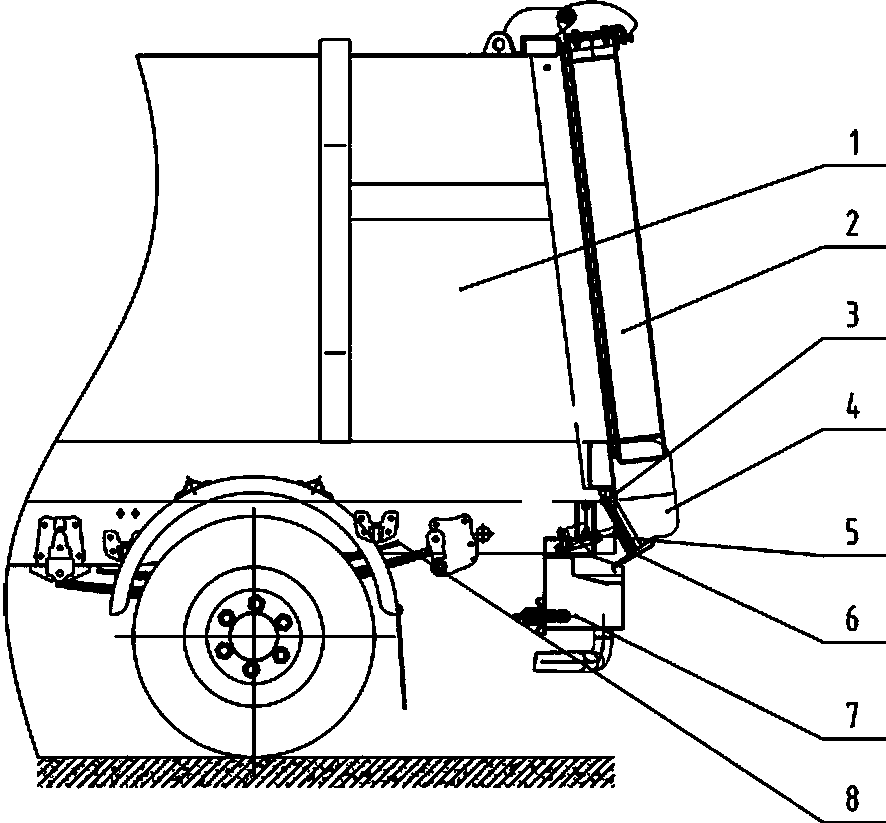

　　為實現以上目的，本實用新型泔水垃圾車污水收集裝置包括銷軸、導流板、推桿、接污板和污水收集箱;所述導流板固定安裝在垃圾箱后下方，接污板通過銷軸安裝在導流板下方，污水收集箱安裝在垃圾車底盤上，推桿一端固定在污水收集箱的支座上，另一端通過銷軸固定在接污板上。

　　所述推桿是電動推桿或氣缸或油缸。

　　所述污水收集箱通過螺栓固定在底盤的車架上。

　　本實用新型從泔水車的后門密封處引流收集到污水箱內，在垃圾箱后部通過設置一個與垃圾箱連成一體的導流板，在導流板的前下方通過銅棒、扳手等簡單工具安裝一個污水收集箱，同時在導流板和污水收集箱之間安裝一個活動的接污板，接污板通過電動推桿或氣缸或油缸驅動，在收集泔水、垃圾或停放、轉運過程中，當后門關閉到位后，通過電動推桿等設備將接污板推向?qū)Я靼搴蟛浚�把從后門密封處滲漏出來的污水經過導流板引到接污板，再從接污板流入污水收集箱完成污水收集，避免污水滴漏在地面上，杜絕二次污染。卸料時，接污板縮回到位，這時接污板和污水收集箱都在導流板的前方，然后開啟后門，開啟到位后，開始卸料。由于導流板是卸料口的最后端，這樣垃圾可卸到指定地點，不會殘留在接污板和污水收集箱上，順利實現卸料。

　　通過進行收集、轉運、卸料反復試驗和實踐應用，該泔水垃圾車污水收集裝置成功引流收集從泔水車垃圾箱與后門之間滲漏出來的污水，保持路面清潔，避免污水滴漏到地面上，杜絕二次污染，達到環保要求。
