申請日2013.12.16

　　公開(公告)日2014.06.04

　　IPC分類號E03C1/288; E03C1/284

　　摘要

　　本實用新型涉及一種醫藥生產潔凈區的排廢水地漏。潔凈生產車間內的地漏質量直接影響環境質量，增加污染風險。本實用新型在地漏管壁上部的地漏口設置漏水篦子，其邊緣置于地漏管壁的頂部端面上，地漏管壁上部的地漏口處設置有上大下小的圓臺形篩網，篩網頂部為開口，側壁為網狀，底面為無孔平面，頂部設置有環周水平的外翻沿，置于地漏管壁的頂部端面和漏水篦子的邊緣之間;地漏管壁下部設置有開孔并與下水管連通，開孔處頂部的地漏管壁上設置有向下彎折的直角形隔板;隔板拐角處固定有防倒流擋板，為活動連接，防倒流擋板的活動端搭在地漏管壁開孔的下端。本實用新型結構簡單，能有效阻隔不溶性雜物堵塞管道，防止倒灌和返味。

　　權利要求書

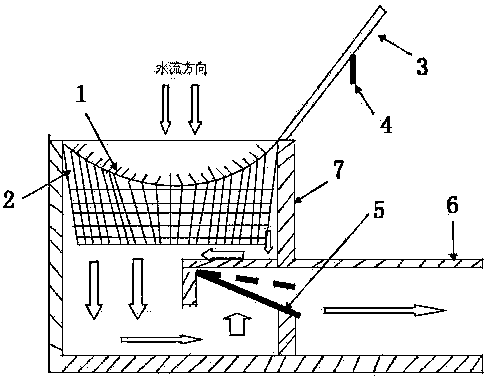

　　1.一種醫藥生產潔凈區的排廢水地漏，設置有圓筒形的地漏管壁(7)，地漏管壁(7)上部的地漏口設置有漏水篦子(1)，漏水篦子(1)的邊緣置于地漏管壁(7)的頂部端面上，其特征在于：

　　地漏管壁(7)上部的地漏口處設置有上大下小的圓臺形篩網(2)，篩網(2)頂部為開口，側壁為網狀，底面為無孔平面，頂部設置有環周水平的外翻沿，該外翻沿置于地漏管壁(7)的頂部端面和漏水篦子(1)的邊緣之間;

　　地漏管壁(7)下部設置有開孔并與下水管(6)連通，開孔處頂部的地漏管壁(7)上設置有向下彎折的直角形隔板;隔板拐角處固定有防倒流擋板(5)，為活動連接，防倒流擋板(5)的活動端搭在地漏管壁(7)開孔的下端。

　　2.根據權利要求1所述的一種醫藥生產潔凈區的排廢水地漏，其特征在于：

　　漏水篦子(1)為向下凹陷的圓球面形狀，設置有自圓心向外發散的漏水孔，漏水孔呈梭形，漏水孔孔內端面上均勻設置有細小凸起。

　　3.根據權利要求2所述的一種醫藥生產潔凈區的排廢水地漏，其特征在于：

　　地漏管壁(7)頂部設置有蓋覆在漏水篦子(1)上方的地漏蓋(3)，地漏蓋(3)設置開孔，地漏蓋(3)蓋頂設置有拉環(4)。

　　說明書

　　一種醫藥生產潔凈區的排廢水地漏

　　技術領域

　　本實用新型涉及一種地漏結構，具體涉及一種醫藥生產潔凈區的排廢水地漏。

　　背景技術

　　地漏是常用的排水設施，是連接排水系統和室內地面的重要接口，其主要功能是排除室內地面積水。

　　下水道的阻塞問題是影響排水系統通暢的一大原因。由于排放廢水中的不溶性雜質較多，傳統的地漏結構往往不能有效阻隔不溶物，造成排水管道阻塞。管道阻塞后疏通費時費力，帶來極大的麻煩和不便。同時，下水道返味問題是排水系統中普遍存在的一大問題，有時還會伴隨返溢和滋生小飛蟲等問題，其主要原因是地漏的下水管與廢水回收池相通，老式的地漏是依靠存水形成水封把室內與下水系統隔離，如果出現管件老化破損或腐蝕，地漏水封就會失去作用，導致臭氣和有害氣體的逸出，從而對室內環境造成污染。

　　對于醫藥行業來說，部分潔凈生產車間內設置地漏的情況往往難以避免，而地漏的質量直接影響到潔凈生產區域環境的質量，增加了污染的風險，必須給予重視。

　　發明內容

　　本實用新型的目的是提供一種醫藥生產潔凈區的排廢水地漏，既能阻隔不溶性雜物堵塞管道，又能有效防止返味和污水倒吸。

　　本實用新型所采用的技術方案是：

　　一種醫藥生產潔凈區的排廢水地漏，設置有圓筒形的地漏管壁，地漏管壁上部的地漏口設置有漏水篦子，漏水篦子的邊緣置于地漏管壁的頂部端面上，其特征在于：

　　地漏管壁上部的地漏口處設置有上大下小的圓臺形篩網，篩網頂部為開口，側壁為網狀，底面為無孔平面，頂部設置有環周水平的外翻沿，該外翻沿置于地漏管壁的頂部端面和漏水篦子的邊緣之間;

　　地漏管壁下部設置有開孔并與下水管連通，開孔處頂部的地漏管壁上設置有向下彎折的直角形隔板;隔板拐角處固定有防倒流擋板，為活動連接，防倒流擋板的活動端搭在地漏管壁開孔的下端。

　　2、根據權利要求1所述的一種醫藥生產潔凈區的排廢水地漏，其特征在于：

　　漏水篦子為向下凹陷的圓球面形狀，設置有自圓心向外發散的漏水孔，漏水孔呈梭形，漏水孔孔內端面上均勻設置有細小凸起。

　　3、根據權利要求2所述的一種醫藥生產潔凈區的排廢水地漏，其特征在于：

　　地漏管壁頂部設置有蓋覆在漏水篦子上方的地漏蓋，地漏蓋設置開孔，地漏蓋蓋頂設置有拉環。

　　本實用新型具有以下優點：

　　本實用新型是一種清潔地漏，能有效阻隔不溶性雜物堵塞管道;U型腔內的水封導入一定量的消毒殺菌液后，起到密封殺菌作用;排水口的密封擋板在排水完畢后自動閉合，防止廢水倒灌，防止返味;清除截留雜物，操作簡單;排水效率高，省時省力。
