申請日2014.04.23

　　公開(公告)日2014.07.16

　　IPC分類號E03D1/00; E03C1/12; E03B11/06; E03B1/04

　　摘要

　　本發明提供了一種將生活廢水收集用于沖廁的裝置，包括沖廁馬桶和連接在沖廁馬桶上的沖廁器，還包括蓄水部分、動力部分和清理部分;蓄水部分用于對廢水進行收集和存儲，將收集的廢水供沖廁馬桶使用，包括蓄水室、廢水流入管道和儲水池;動力部分用于為廢水流通提供動力，通過人們不經意走動踩壓預埋的壓力氣泵裝置進行氣壓收集，包括氣囊壓力室、防逆流裝置、氣囊、Y形管、放氣閥、充氣閥、氣壓存儲室、壓力氣泵和氣體止回閥;清理部分用于對蓄水部分進行清理，包括清理入水管道、清理出水管道、清理入水管道閥門和清理出水管道閥門。本發明解決了將廢水二次利用的問題，該裝置具有節水、節能的優點，符合目前社會的發展趨勢。

　　權利要求書

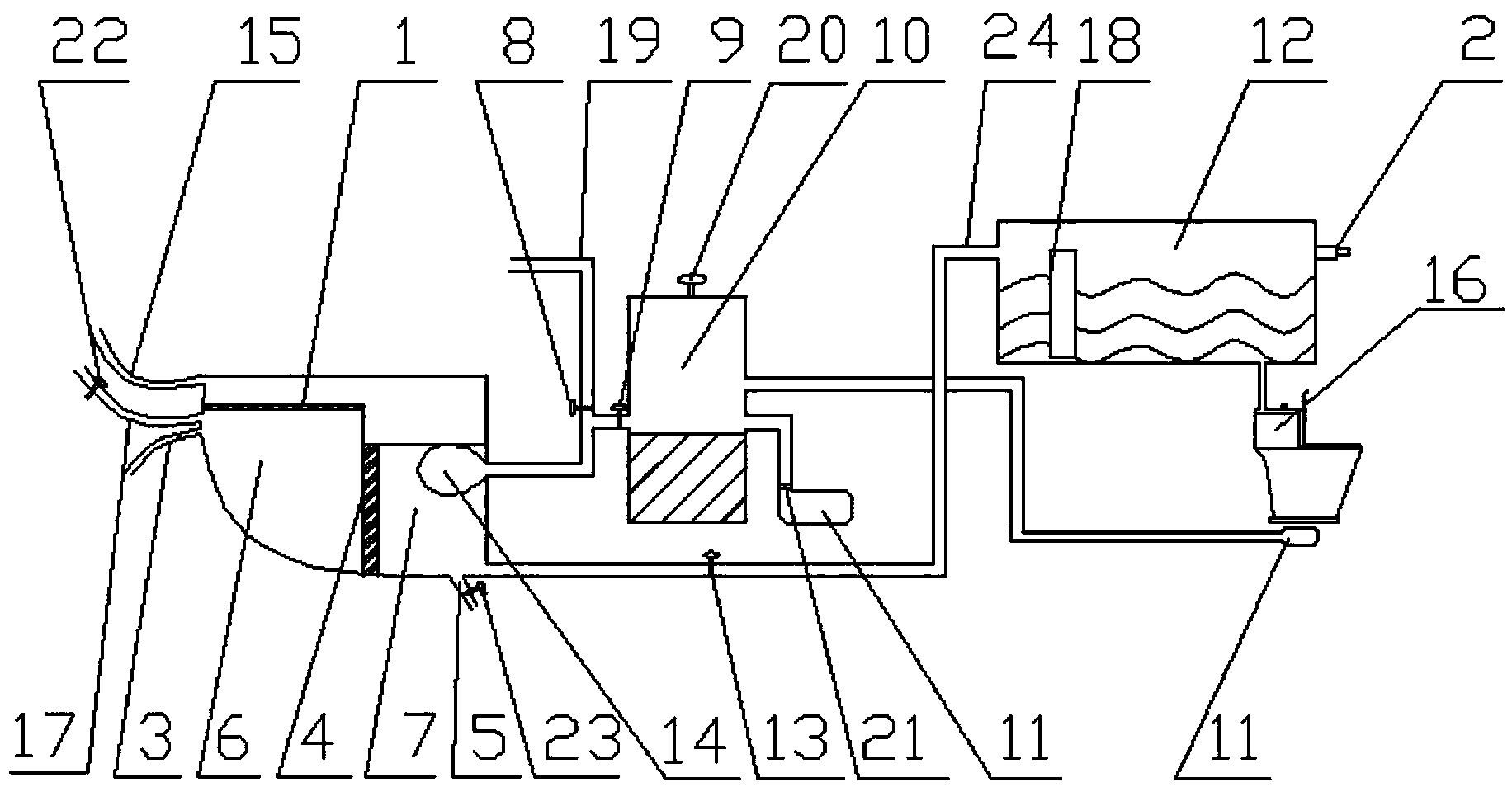

　　1.一種將生活廢水收集用于沖廁的裝置，包括沖廁馬桶和連接在沖廁 馬桶上的沖廁器(16)，其特征在于：還包括用于收集存儲廢水并沖廁的蓄 水部分、用于為廢水流通提供動力的動力部分和用于對蓄水部分進行清理的 清理部分;

　　所述蓄水部分，包括蓄水室(6)和儲水池(12)，所述蓄水室(6)的 外部連接有供廢水流入的廢水流入管道(15)，所述蓄水室(6)的底部還外 接有與所述儲水池(12)相連接的連通管道(24)，所述儲水池(12)通過 管道與所述沖廁器(16)連通;

　　所述動力部分，包括氣囊壓力室(7)、防逆流裝置(4)、氣囊(14)、Y 形管、氣壓存儲室(10)和壓力氣泵(11)，所述氣囊壓力室(7)設置在所 述蓄水室(6)的內部，所述氣囊壓力室(7)的底部設有通道口，所述通道 口與所述連通管道(24)靠近蓄水池(6)一端的管口形狀大小相匹配，所 述通道口與所述連通管道(24)靠近蓄水池(6)一端的管口密封的互相連 接在一起，將所述氣囊壓力室(7)與所述儲水池(12)連通，所述氣囊壓 力室(7)和所述蓄水室(6)之間設有所述防逆流裝置(4)，所述防逆流裝 置(4)能使蓄水室(6)中的廢水流入氣囊壓力室(7)中，并防止廢水從 氣囊壓力室(7)流回蓄水室(6)中;在所述氣囊壓力室(7)內設有所述 氣囊(14)，所述氣囊(14)通過所述Y形氣管與所述氣壓存儲室(10)連 接，所述Y形氣管不與所述氣囊(14)和所述氣壓存儲室(10)連接的一端 為出氣管道(19)，所述Y形氣管上且靠近于所述氣壓存儲室(10)的一側 設有充氣閥(9)，在所述出氣管道(19)上設有放氣閥(8);所述壓力氣泵 (11)有多個，每個所述壓力氣泵(11)通過管道分別與所述氣壓存儲室(10) 連接，通過人體踩壓所述壓力氣泵(11)產生壓力并將空氣壓入所述氣壓存 儲室(10)中存儲，在每個所述壓力氣泵(11)上設有氣體止回閥(21);

　　所述清理部分，包括清理入水管道(17)和清理出水管道(5)，所述蓄 水室(6)靠近所述廢水流入管道(15)的一側外接有所述清理入水管道(17)， 所述清理入水管道(17)上設有清理入水管道閥門(22)，所述蓄水室(6) 的底部外接有所述清理出水管道(5)，所述清理出水管道(5)上設有清理 出水管道閥門(23)。

　　2.根據權利要求1所述一種將生活廢水收集用于沖廁的裝置，其特征 在于：所述防逆流裝置(4)為鴨嘴閥裝置。

　　3.根據權利要求1所述一種將生活廢水收集用于沖廁的裝置，其特征 在于：在所述氣壓存儲室(10)的頂端還外接有可向所述氣壓存儲室(10) 內手動充氣的手動增壓桿(20)。

　　4.根據權利要求1所述一種將生活廢水收集用于沖廁的裝置，其特征 在于：所述儲水池(12)的外側面上設有供觀測池內蓄水水位的水位視窗 (18)。

　　5.根據權利要求1所述一種將生活廢水收集用于沖廁的裝置，其特征 在于：所述蓄水室(6)靠近所述清理入水管道(17)的一側還外接有用于 將過剩水量排出的防倒溢通道(3)，所述防倒溢通道(3)的水平位置高于 所述氣囊壓力室(7)的水平高度。

　　6.根據權利要求1所述一種將生活廢水收集用于沖廁的裝置，其特征 在于：在所述連通管道(24)上設有防止水倒流的止回閥(13)。

　　7.根據權利要求1至6任一項所述一種將生活廢水收集用于沖廁的裝 置，其特征在于：所述儲水池(12)還外接有能將自來水灌入儲水池(12) 的自來水通道(2)。

　　8.根據權利要求1至6任一項所述一種將生活廢水收集用于沖廁的裝 置，其特征在于：所述蓄水室(6)的內部且靠近所述廢水流入管道(15) 處設有可拆卸的過濾消毒網片(1)。

　　說明書

　　一種將生活廢水收集用于沖廁的裝置

　　技術領域

　　本發明屬于水處理技術領域，特別涉及一種將生活廢水收集用于沖廁的 裝置。

　　背景技術

　　水資源是人類生產生活中最關鍵的資源之一，目前，生態環境遭到嚴重 的破壞，水體污染嚴重，水資源緊缺。日常生活中洗衣機廢水、洗澡水等廢 水大多數直接倒掉，造成浪費。如何對生活廢水進行收集并二次利用，是目 前需研究的方向。

　　發明內容

　　本發明的目的是提供一種將生活廢水收集用于沖廁的裝置，能對生活廢 水進行收集、利用，通過人們不經意走動踩壓預埋的壓力氣泵裝置進行氣壓 收集，從而為廢水的流通提供了動力，降低成本，解決將廢水二次利用的問 題。

　　本發明解決上述技術問題的技術方案如下：

　　一種將生活廢水收集用于沖廁的裝置，包括沖廁馬桶和連接在沖廁馬桶 上的沖廁器，還包括用于收集存儲廢水并沖廁的蓄水部分、用于為廢水流通 提供動力的動力部分和用于對蓄水部分進行清理的清理部分;

　　所述蓄水部分，包括蓄水室和儲水池，所述蓄水室的外部連接有供廢水 流入的廢水流入管道，所述蓄水室的底部還外接有與所述儲水池相連接的連 通管道，所述儲水池通過管道與所述沖廁器連通;

　　所述動力部分，包括氣囊壓力室、防逆流裝置、氣囊、Y形管、氣壓存 儲室和壓力氣泵，所述氣囊壓力室設置在所述蓄水室的內部，所述氣囊壓力 室的底部設有通道口，所述通道口與所述連通管道靠近蓄水池一端的管口形 狀大小相匹配，所述通道口與所述連通管道靠近蓄水池一端的管口密封的互 相連接在一起，將所述氣囊壓力室與所述儲水池連通，所述氣囊壓力室和所 述蓄水室之間設有所述防逆流裝置，防逆流裝置主要由閥板、密封圈、鉸鏈、 逆止閥組成，用于單向水流具有防止倒灌的功能，所述防逆流裝置能使蓄水 室中的廢水流入氣囊壓力室中，并防止廢水從氣囊壓力室流回蓄水室中;在 所述氣囊壓力室內設有所述氣囊，所述氣囊通過所述Y形氣管與所述氣壓存 儲室連接，所述Y形氣管不與所述氣囊和所述氣壓存儲室連接的一端為出氣 管道，所述Y形氣管上且靠近于所述氣壓存儲室的一側設有充氣閥，在所述 出氣管道上設有放氣閥;需要加水時，所述放氣閥為關閉狀態，打開所述充 氣閥，所述氣壓存儲室具有高氣壓能將所述氣囊脹大，使廢水從蓄水室壓上 儲水池中，打開所述放氣閥并關閉所述充氣閥，將氣囊中的氣體放出，便于 再次加水，可重復執行該步驟進行加水;所述壓力氣泵(壓力氣泵為從封閉 空間排除空氣或從封閉空間添加空氣的一種裝置，具體可為“腳動氣泵”， 以腳力為動力的氣泵，通過腳力不停壓縮空氣，產生氣壓)有多個，每個所 述壓力氣泵通過管道分別與所述氣壓存儲室連接，通過人體踩壓所述壓力氣 泵產生壓力并將空氣壓入所述氣壓存儲室中存儲，在每個所述壓力氣泵上設 有用于防止氣體回流的所述氣體止回閥(如采用如下專利技術中披露的部 件：一種止回閥，專利號為CN200480009796.1);所述壓力氣泵可預埋設于 人們常行走的地方，利用人在其上走動以及站立時產生的壓力對空氣進行壓 縮，將壓縮后的空氣存儲在氣壓存儲室中。

　　所述清理部分，包括清理入水管道和清理出水管道，所述蓄水室靠近所 述廢水流入管道的一側外接有所述清理入水管道，所述清理入水管道上設有 清理入水管道閥門，所述蓄水室的底部外接有所述清理出水管道，所述清理 出水管道上設有清理出水管道閥門;清理時，打開所述清理入水管道閥門和 所述清理出水管道，清水從清理入水管道流入從清理出水管道流出。

　　本發明的有益效果為：能對生活廢水進行收集、利用，通過人們不經意 的踩壓預埋的壓力氣泵裝置進行氣壓收集，從而為廢水流通提供動力，降低 成本，解決將廢水二次利用的問題，該裝置具有節水、節能的優點，符合目 前社會的發展趨勢。

　　在上述技術方案的基礎上，本發明還可以做如下改進。

　　進一步，所述防逆流裝置為鴨嘴閥裝置，鴨嘴閥由彈性氯丁橡膠加人造 纖維經特殊加工而成，形狀類似鴨嘴，在內部無壓力情況下，鴨嘴出口在本 身彈性作用下合攏，隨內部壓力逐漸增加，保持液體能在高流速下排出且防 止管道倒流。所述鴨嘴閥裝置具有進口和出口，所述鴨嘴閥入口朝向所述蓄 水室，所述鴨嘴閥出口朝向所述氣囊壓力室的那一側設置。

　　進一步，在所述氣壓存儲室的頂端還外接有可向所述氣壓存儲室內手動 充氣的手動增壓桿。若需要加水但氣壓存儲室內氣壓不足時，可以通過所述 手動增壓桿對氣壓存儲室內進行手動加壓。

　　進一步，所述儲水池的外側面上設有供觀測池內蓄水水位的水位視窗。

　　采用上述進一步方案的有益效果是：掌握儲水池內的蓄水情況，便于及 時加水使用。

　　進一步，所述蓄水室靠近所述清理入水管道的一側還外接有用于將過剩 水量排出的防倒溢通道，所述防倒溢通道的水平位置高于所述氣囊壓力室的 水平高度。

　　采用上述進一步方案的有益效果是：防止廢水倒流入廢水流入管道中。

　　進一步，在所述蓄水室與所述儲水池連通的管道上設有防止水倒流的止 回閥(如采用如下專利技術中披露的部件：一種止回閥，專利號為 CN200480009796.1)。

　　采用上述進一步方案的有益效果是：防止儲水池的水倒流入蓄水室中。

　　進一步，所述儲水池還外接有能將自來水灌入儲水池中的自來水通道。

　　采用上述進一步方案的有益效果是：當蓄水室沒有廢水壓入儲水池中 時，可連通自來水通道并灌入水使用。

　　進一步，所述蓄水室的內部且靠近所述廢水流入管道處設有可拆卸的過 濾消毒網片。

　　采用上述進一步方案的有益效果是：對廢水進行清潔、過濾，并可以拆 卸更換過濾消毒網片，方便使用。
