申請日2014.04.23
公開(公告)日2014.08.13
IPC分類號C02F9/04; B01D36/02
摘要
本實用新型公開了一種污水處理系統，它包括粗過濾裝置、第一精過濾裝置、污物池，所述粗過濾裝置上水端與污水管連通，粗過濾裝置的下水端與污物池連通，粗過濾裝置下端通過管道與精過濾裝置連通;本實用新型結構簡單、耗資低、零耗電量，可實現在對城市污水的過濾，過濾后的凈水可以用于農林灌溉、城市中草坪、花木灌溉等等，提高水資源的利用價值，為污水處理做出巨大貢獻。
權利要求書

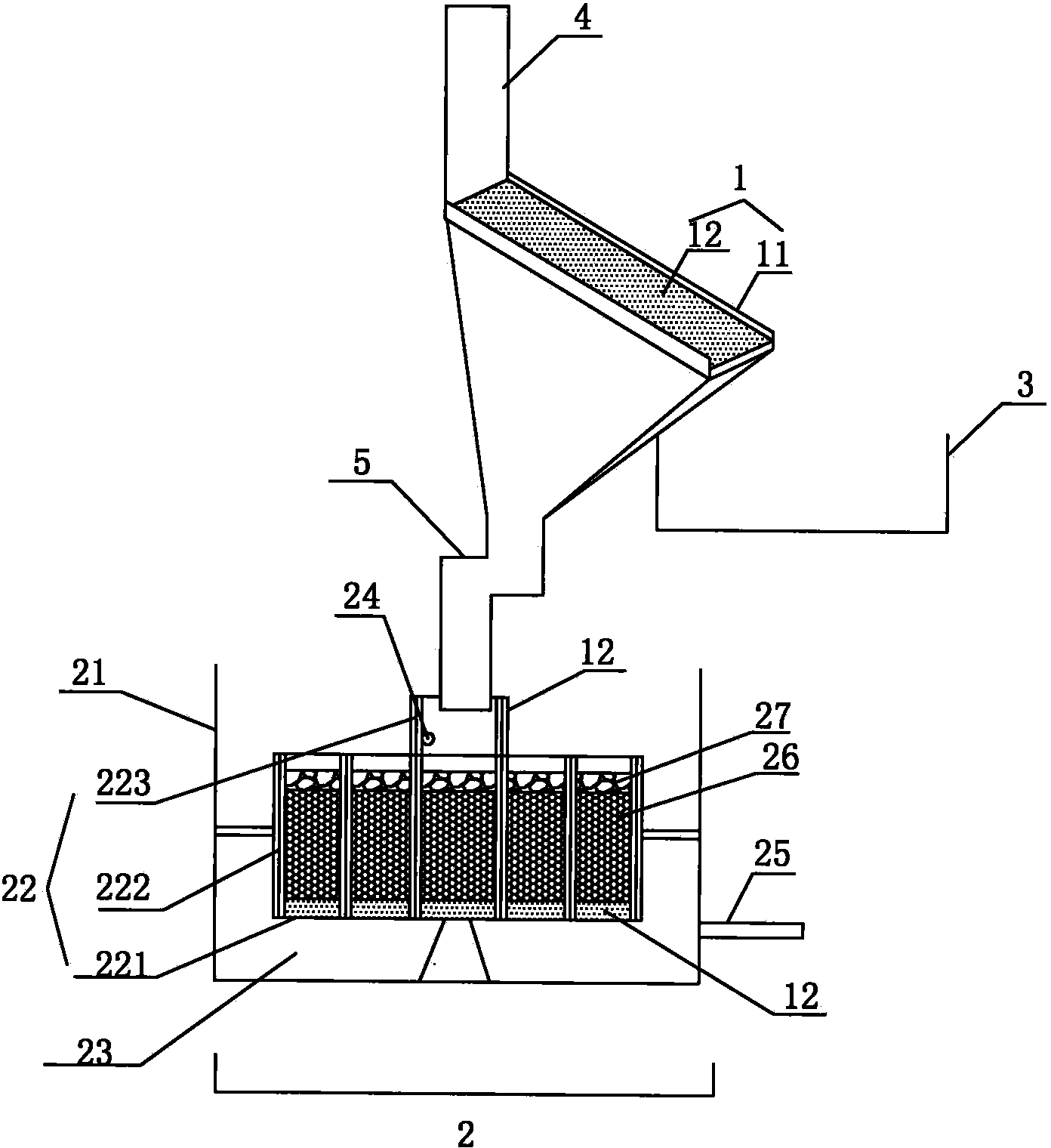

1.一種污水處理系統，其特征在于：它包括粗過濾裝置(1)、第一精過濾裝置(2)、污物池(3)，所述粗過濾裝置(1)上水端與污水管(4)連通，粗過濾裝置(1)的下水端與污物池(3)連通，所述精過濾裝置(2)通過管道(5)與粗過濾裝置(1)下部連通;所述粗過濾裝置(1)包括管底設有若干通水孔(111)的過濾管道(11)以及固裝在過濾管道(11)管底的濾網(12);所述第一精過濾裝置(2)包括處理池(21)、支撐座(22)、濾網(12)、漂浮物排出管(24)和排水管(25)，所述支撐座(22)通過連接架懸空架設在處理池(21)內，支撐座(22)與處理池(21)之間形成凈水儲存區(23)，支撐座(22)包括圓盤形的底座(221)和同心、等距設置在底座上的若干圓環狀支撐網(222)，若干個所述支撐網(222)之間形成夾層，所述夾層內自下至上依次裝置有濾網(12)、過濾砂層(26)及石屑層(27)，所述支撐網(22)上均勻固定有濾網(12)，所述漂浮物排出管(24)入水端設置在石屑層(27)上部，漂浮物排出管(24)出水端設置在處理池(21)外部，所述排水管(25)設置在處理池的池壁外部，并與凈水儲存區(23)連通。
2.根據權利要求1所述的污水處理系統，其特征在于：所述過濾管道(11)為方管狀管道。
3.根據權利要求1所述的污水處理系統，其特征在于：在所述支撐座(22)上由內向外設置的第一圈支撐網(223)的高度高于其他所述的支撐網(222)，粗過濾裝置(1)下端通過管道(5)與第一圈支撐網(223)連通。
4.根據權利要求1所述的污水處理系統，其特征在于：它還包括第二精過濾裝置(6)，所述第二精過濾裝置(6)的結構與第一精過濾裝置(2)相同，所述第一精過濾裝置(2)通過設置在池壁上的管道與第二精過濾裝置(6)的第一圈支撐網(223)連通。
5.根據權利要求1所述的污水處理系統，其特征在于：所述過濾砂層(26)中砂石的直徑為1-4mm。
6.根據權利要求1所述的污水處理系統，其特征在于：所述石屑層(27)中碎石的直徑為4-10mm。
說明書
污水處理系統
技術領域
本實用新型涉及水處理領域，特別是涉及一種污水處理系統。
背景技術
隨著人口的不斷增加及工業生產的發展，人們?cè)谏罨蛏a(chǎn)中產生的污水量也在不斷的增加，污水會對水體及環境造成嚴重的污染。目前，許多偏遠落后的地區仍然存在對污水任意排放的問題。造成上述問題的原因是目前較先進的水資源處理系統的結構復雜、耗電量、耗藥量以及人工的投入量巨大，且造價昂貴，根本不適合在較貧窮地區或小區等小型生活圈中進行應用。
況且，我國是一個嚴重缺水的國家，人均飲用水資源的占有量?jī)H為世界人均水平的四分之一，然而，農林灌溉、城市中草坪、花木等植物灌溉利用的依然是純凈的飲用水，造成了無形了浪費。
實用新型內容
本實用新型目的是，針對現有較貧窮地區或小區等小型生活圈中污水處理較難的問題，提供一種可替代純凈水進行農林灌溉、城市中草坪、花木等植物灌溉的污水處理系統。
本實用新型的具體方案是：一種污水處理系統，它包括粗過濾裝置、第一精過濾裝置、污物池，所述粗過濾裝置上水端與污水管連通，粗過濾裝置的下水端與污物池連通，所述精過濾裝置通過管道與粗過濾裝置下部連通;所述粗過濾裝置包括管底設有若干通水孔的過濾管道以及固裝在過濾管道管底的濾網;所述第一精過濾裝置包括處理池、支撐座、濾網、漂浮物排出管和排水管，所述支撐座通過連接架懸空架設在處理池內，支撐座與處理池之間形成凈水儲存區，支撐座包括圓盤形的底座和同心、等距設置在底座上的若干圓環狀支撐網，若干個所述支撐網之間形成夾層，所述夾層內自下至上依次裝置有濾網、過濾砂層及石屑層，所述支撐網上均勻固定有濾網，所述漂浮物排出管入水端設置在石屑層上部，漂浮物排出管出水端設置在處理池外部，所述排水管設置在處理池的池壁外部，并與凈水儲存區連通。
進一步的，所述過濾管道為方管狀管道。
進一步的，在所述支撐座上由內向外設置的第一圈支撐網的高度高于其他所述的支撐網，粗過濾裝置下端通過管道與第一圈支撐網連通。
進一步的，它還包括第二精過濾裝置，所述第二精過濾裝置的結構與第一精過濾裝置相同，所述第一精過濾裝置通過設置在池壁上的管道與第二精過濾裝置的第一圈支撐網連通。
進一步的，所述過濾砂層中砂石的直徑為1-4mm。
進一步的，所述石屑層中碎石的直徑為4-10mm。
采用上述技術方案，本實用新型產生的技術效果有：本實用新型結構簡單、耗資低、零耗電量，可實現在對城市污水的過濾，過濾后的凈水可以用于農林灌溉、城市中草坪、花木灌溉等等，提高水資源的利用價值，為污水處理做出巨大貢獻。
