申請日2014.04.23
公開(公告)日2014.08.13
IPC分類號A01K63/04
摘要
本實用新型公開了一種廢水利用裝置、魚缸及具有這種魚缸的凈水器，包括凈水器主體，與凈水器主體連接的魚缸，以及與魚缸相通的廢水利用裝置，還包括超濾膜、三通接頭和逆止閥;本實用新型的有益效果：利用凈水器工作過程中產生的廢水，同時結合魚缸養魚，一方面能充分利用水資源，另一方面也比較美觀，逆止閥與水龍頭的應用，可以保證魚缸的正常使用及水的正常排出，另外魚缸與凈水器的組合方式靈活，魚缸可以固定于凈水器上，也可以放置于其他位置。
權利要求書
1.一種廢水利用裝置，包括水龍頭、直通接頭，所述的水龍頭設置 于魚缸的上方，所述的直通接頭為兩個，直通接頭固定于魚缸缸體豎 直方向上，且直通接頭與魚缸相通，其特征在于：還包括超濾膜、三 通接頭和逆止閥，所述的超濾膜的排水端與一號三通接頭相通，一號 三通接頭的一端與水龍頭相通，一號三通接頭的另一端與逆止閥的進 水端相通，逆止閥的出水端連接有二號三通接頭，二號三通接頭上連 接有三號三通接頭和排水管，三號三通接頭與兩個直通接頭相通。
2.一種魚缸，包括魚缸缸體、設于魚缸缸體內壁的限制水位裝置， 其特征在于：包括如權利要求1所述的廢水利用裝置，所述的限制水 位裝置為柱形體結構，限制水位裝置內側與兩個直通接頭相通，限制 水位裝置上端設有空氣對流孔，限制水位裝置側面設有溢水孔。
3.如權利要求2所述的魚缸，其特征在于：所述的限制水位裝置的 下端位于兩個直通接頭中下方的直通接頭下側，限制水位裝置的上端 位于兩個直通接頭中上方的直通接頭上側，且限制水位裝置的上端位 于魚缸的開口下側。
4.一種凈水器，包括凈水器主體、設于凈水器主體上的廢水排放管， 其特征在于：包括如權利要求2-3任意一項所述的魚缸，所述的廢水 排放管與超濾膜的進水端相通。
5.如權利要求4所述的一種凈水器，其特征在于：所述的凈水器為 反滲透凈水器。
說明書
廢水利用裝置、魚缸及具有該魚缸的凈水器
技術領域
本實用新型涉及凈水器廢水利用領域，特別涉及一種廢水利用 裝置、魚缸及具有該魚缸的凈水器。
背景技術
凈水器在凈水過程中會產生廢水，而目前市面上的凈水器，都是 直接將廢水排入管道，沒有充分利用水資源，在水資源相當緊張的今 天，造成一定的浪費，而魚缸需要一定水，反滲透凈水器工作中產生 的廢水，已經經過過濾，水質適合魚類生存，在此可以將凈水器的廢 水充分利用起來。
實用新型內容
本實用新型所要解決的技術問題是針對現有技術的不足，提供一 種廢水利用裝置。
為了實現上述目的，本實用新型所采取的措施：

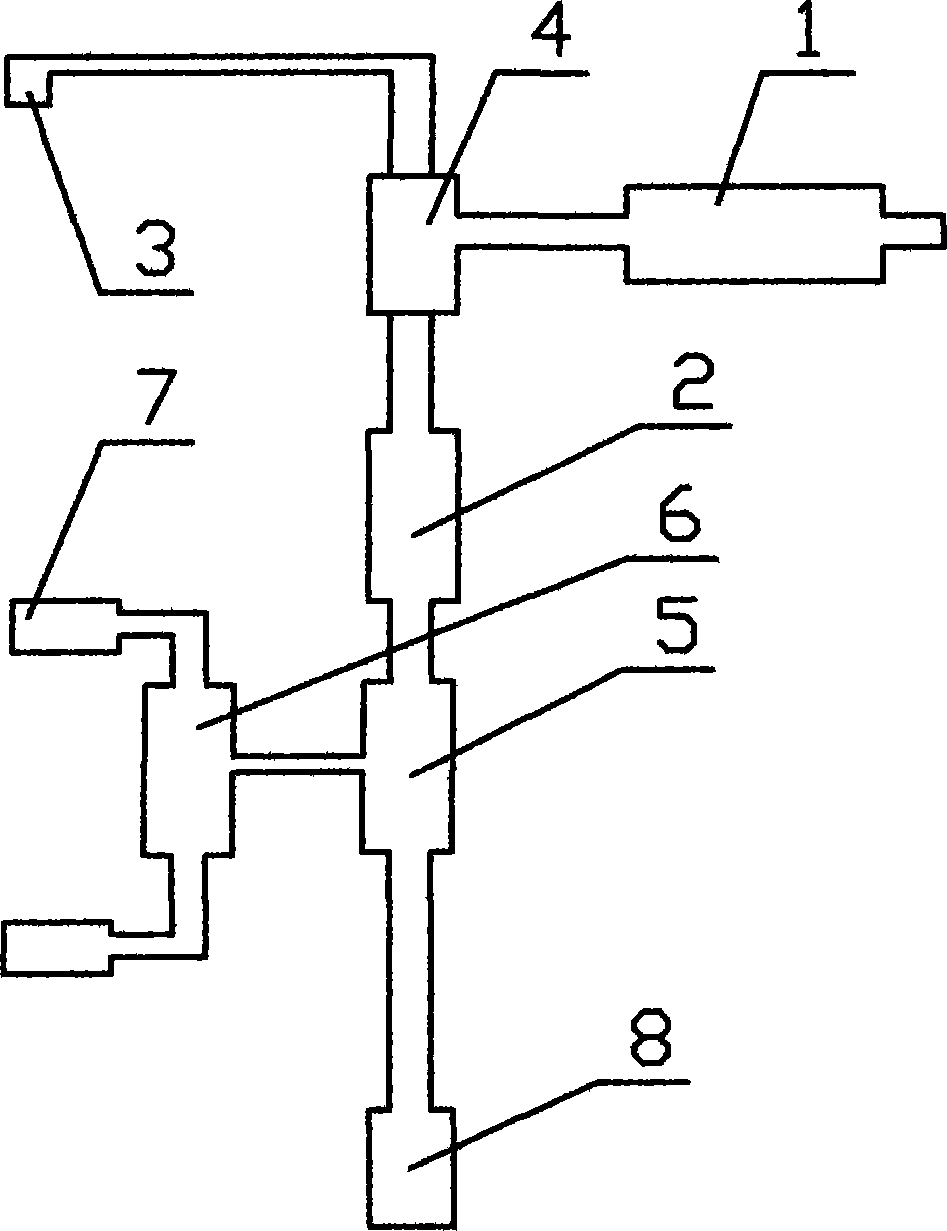

一種廢水利用裝置，包括水龍頭、直通接頭，所述的水龍頭設置 于魚缸的上方，所述的直通接頭為兩個，直通接頭固定于魚缸缸體豎 直方向上，且直通接頭與魚缸相通，還包括超濾膜、三通接頭和逆止 閥，所述的超濾膜的排水端與一號三通接頭相通，一號三通接頭的一 端與水龍頭相通，一號三通接頭的另一端與逆止閥的進水端相通，逆 止閥的出水端連接有二號三通接頭，二號三通接頭上連接有三號三通 接頭和排水管，三號三通接頭與兩個直通接頭相通。
一種魚缸，包括魚缸缸體、設于魚缸缸體內壁的限制水位裝置， 包括如權利要求1所述的廢水利用裝置，所述的限制水位裝置為柱形 體結構，限制水位裝置內側與兩個直通接頭相通，限制水位裝置上端 設有空氣對流孔，限制水位裝置側面設有溢水孔。
所述的限制水位裝置的下端位于兩個直通接頭中下方的直通接 頭下側，限制水位裝置的上端位于兩個直通接頭中上方的直通接頭上 側，且限制水位裝置的上端位于魚缸的開口下側。
一種凈水器，包括凈水器主體、設于凈水器主體上的廢水排放管， 包括如權利要求2-3任意一項所述的魚缸，所述的廢水排放管與超濾 膜的進水端相通。
所述的凈水器為反滲透凈水器。
本實用新型的有益效果：利用凈水器工作過程中產生的廢水，同 時結合魚缸養魚，一方面能充分利用水資源，另一方面也比較美觀， 逆止閥與水龍頭的應用，可以保證魚缸的正常使用及水的正常排出， 另外魚缸與凈水器的組合方式靈活，魚缸可以固定于凈水器上，也可 以放置于其他位置。
