申請日2014.04.23

　　公開(公告)日2014.08.06

　　IPC分類號C10J3/48; C02F101/30; C02F1/00; C10J3/84

　　摘要

　　一種帶有機廢水處理的干粉加壓氣化裝置，包括氣化爐殼體，氣化爐殼體內設有氣化爐內水冷壁，氣化爐內水冷壁的底部設有渣池，渣池底部輸出管伸出氣化爐殼體外和渣收集罐入口連接，渣收集罐出口和渣鎖斗連接，氣化爐殼體的下部設有工藝燒嘴，氣化爐殼體的中部設有兩段減溫水噴嘴，氣化爐殼體、氣化爐內水冷壁上部通過導氣段和激冷罐連接，激冷罐氣體出口通過文丘里洗滌器和水力旋流器連接，水力旋流器氣體出口和洗滌塔連接，本發明不延長傳統上行式干煤粉加壓氣化工藝流程，不增加工藝和操作的復雜性，僅增加有機廢水緩沖罐和過濾器等少量設備，即可以實現對化工生產中處理難度大、費用高的有機廢水降解處理。

　　權利要求書

　　1.一種帶有機廢水處理的干粉加壓氣化裝置，包括氣化爐殼體 (1)，其特征在于：氣化爐殼體(1)內設有氣化爐內水冷壁(2)， 氣化爐內水冷壁(2)的底部設有渣池(12)，渣池(12)底部輸出 管伸出氣化爐殼體(1)外和渣收集罐(13)入口連接，渣收集罐(13) 出口和渣鎖斗(14)連接，氣化爐殼體(1)的下部設有工藝燒嘴(11)， 氣化爐殼體(1)的中部設有第一段減溫水噴嘴(7)，脫氧有機廢水 依次通過第一段減溫水給水過濾器(8)、第一段減溫水緩沖罐(9)、 第一段減溫水過濾器(10)和第一段減溫水噴嘴(7)連接，氣化爐 殼體(1)的上部設有第二段減溫噴嘴(3)，脫氧鍋爐給水或灰水依 次通過第二段減溫水給水過濾器(4)、第二段減溫水緩沖罐(5)、 第二段減溫水過濾器(6)和第二段減溫噴嘴(3)連接，氣化爐殼體 (1)、氣化爐內水冷壁(2)上部通過導氣段(15)和激冷罐(16) 連接，激冷罐(16)氣體出口通過文丘里洗滌器(17)和水力旋流器 (18)連接，水力旋流器(18)氣體出口和洗滌塔(19)連接。

　　2.根據權利要求1所述的一種帶有機廢水處理的干粉加壓氣化裝 置，其特征在于：所述的氣化爐為上行式干粉加壓氣化爐。

　　3.根據權利要求1所述的一種帶有機廢水處理的干粉加壓氣化裝 置，其特征在于：所述的第一段減溫噴嘴(7)和第二段減溫噴嘴(3) 要求使減溫水霧化粒徑小于400μm，并且應選擇小的噴霧角，噴霧 角小于90°。

　　4.根據權利要求1所述的一種帶有機廢水處理的干粉加壓氣化 裝置，其特征在于：所述的第一段減溫噴嘴(7)和第二段減溫噴嘴 (3)能夠在每段減溫區設置兩個以上，每段減溫噴嘴個數由噴水量 確定，對稱布置。

　　5.根據權利要求1所述的一種帶有機廢水處理的干粉加壓氣化 裝置，其特征在于：所述第一段減溫水緩沖罐(9)、第二段減溫水 緩沖罐(5)，其壓力通過管網來的氮氣維持壓力穩定。

　　6.根據權利要求1所述的一種帶有機廢水處理的干粉加壓氣化裝 置，其特征在于：所述洗滌塔(19)為板式塔，塔頂合成氣出口設置 除沫器。

　　說明書

　　一種帶有機廢水處理的干粉加壓氣化裝置

　　技術領域

　　本發明屬于能源化工技術領域，具體涉及一種帶有機廢水處理的 干粉加壓氣化裝置。

　　背景技術

　　近年來，我國石油消耗量逐年增加，同時國際石油價格飛漲，煤 制液體燃料、煤制替代天然氣、煤基化學品、IGCC及多聯產等煤基 清潔能源技術越來越受到廣泛的關注。

　　大型氣流床氣化技術是煤基清潔能源的關鍵技術和龍頭技術，特 別是大型干粉加壓氣化技術由于能源利用效率高、煤種適應性廣、單 次運行時間長、水耗低、不產生焦油、酚、萘等有機污染物，成為現 代大型氣化技術發展的主流方向。按照合成氣的冷卻方式，大型干粉 氣化可分為廢鍋工藝流程和激冷工藝流程。

　　廢鍋工藝流程是采用廢熱鍋爐對粗合成氣的顯熱進行回收。為避 免廢鍋的換熱面積灰，通常抽取工藝后期的冷煤氣循環的方式對高溫 煤氣進行激冷，將其溫度降低至飛灰熔點以下約200℃。典型廢鍋流 程包括Shell煤氣化工藝、華能兩段式干煤粉加壓氣化工藝廢鍋流程 等。廢鍋工藝流程的優點是可以充分回收合成氣熱量，提高能源利用 效率。缺點氣化爐后的廢鍋、陶瓷過濾器、洗滌塔等設備規模增大， 設備初投資增加;同時也存在合成氣冷卻器積灰、陶瓷過濾器破損、 激冷氣循環系統故障等運行風險;在部分后續生產工藝中，需要對合 成氣進行變化，為滿足變化工藝水氣比的要求，將廢鍋產生的部分蒸 汽注入到合成氣變換爐，實際提高的熱效率有所降低。

　　激冷工藝流程采用激冷水對高溫粗合成氣直接接觸降溫，同時洗 滌脫除粗合成氣中大部分飛灰，并使粗合成氣飽和。典型的激冷工藝 流程包括GSP氣化工藝、華能兩段式干煤粉加壓氣化工藝激冷流程、 航天爐氣化工藝、清華爐氣化工藝等。同廢鍋工藝流程相比，激冷工 藝流程工藝過程簡單，運行可靠性高，設備造價低，出界區合成氣含 汽率可以滿足后續變換工藝的要求。其缺點是回收的中壓蒸汽比廢鍋 工藝流程較少。

　　目前，上述兩種工藝流程均已成功地得到了工業應用。盡管干粉 加壓氣化工藝流程本身不會產生焦油、酚、萘等有機物廢水，但某些 生產過程中，其它并行工藝或下游工藝可能產生這類有機廢水。例如， 煤制替代天然氣的過程中，部分煤制氣裝置采用固定床氣化技術，可 以提高合成氣中的CH4含量，但固定床氣化生產過程中會產生大量有 機廢水。另外一些生產過程裝置，在下游的合成工序中，也可能產生 有機廢水。這些有機廢水，處理困難，需要設置大型的有機廢水處理 裝置，處理費用極為昂貴。因此，在現有技術的基礎上，開發一種投 資和運行費用低的現代大型干粉加壓氣化裝置是一項十分有意義的 任務。

　　發明內容

　　為了克服上述現有技術的缺點，本發明的目的在于提供一種帶有 機廢水處理的干粉加壓氣化裝置，在氣化爐的高溫合成氣區域噴入有 機廢水，一方面對高溫合成氣降溫，另一方面在高溫環境中分解廢水 中的有機物，投資少，與同類氣化裝置相比僅需增加少量廉價設備， 工藝流程簡單，操作方便。

　　為了達到上述目的，本發明通過如下技術方案實現：

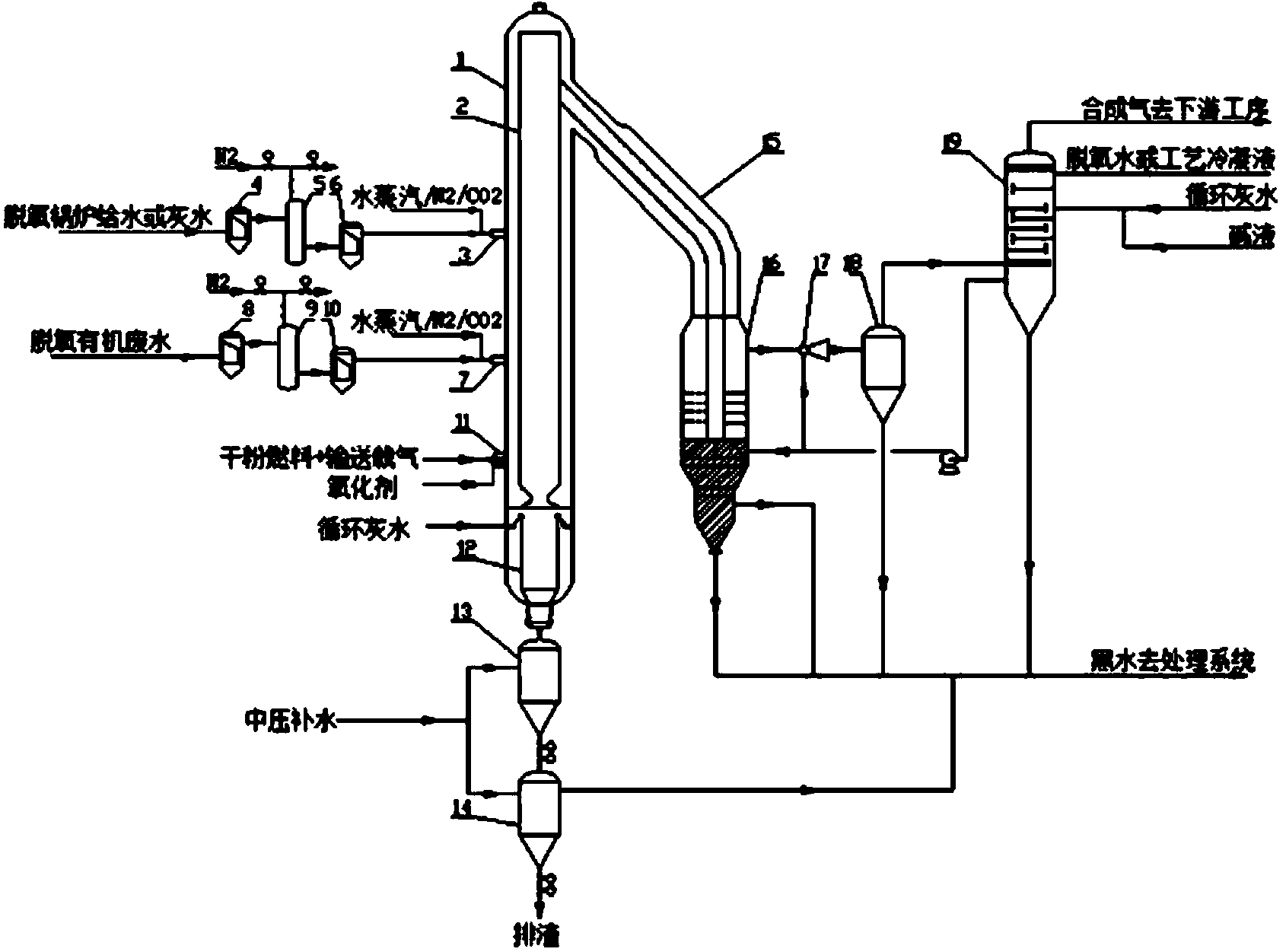

　　一種帶有機廢水處理的干粉加壓氣化裝置，包括氣化爐殼體1， 氣化爐殼體1內設有氣化爐內水冷壁2，氣化爐內水冷壁2的底部設 有渣池12，渣池12底部輸出管伸出氣化爐殼體1外和渣收集罐13 入口連接，渣收集罐13出口和渣鎖斗14連接，氣化爐殼體1的下部 設有工藝燒嘴11，氣化爐殼體1的中部設有第一段減溫水噴嘴7，脫 氧有機廢水依次通過第一段減溫水給水過濾器8、第一段減溫水緩沖 罐9、第一段減溫水過濾器10和第一段減溫水噴嘴7連接，氣化爐 殼體1的上部設有第二段減溫噴嘴3，脫氧鍋爐給水或灰水依次通過 第二段減溫水給水過濾器4、第二段減溫水緩沖罐5、第二段減溫水 過濾器6和第二段減溫噴嘴3連接，氣化爐殼體1、氣化爐內水冷壁 2上部通過導氣段15和激冷罐16連接，激冷罐16氣體出口通過文 丘里洗滌器17和水力旋流器18連接，水力旋流器18氣體出口和洗 滌塔19連接。

　　所述的氣化爐為上行式干粉加壓氣化爐。

　　所述的第一段減溫噴嘴7和第二段減溫噴嘴3要求使減溫水霧化 粒徑小于400μm，并且應選擇小的噴霧角，噴霧角小于90°。

　　所述的第一段減溫噴嘴7和第二段減溫噴嘴3能夠在每段減溫區 設置兩個以上，每段減溫噴嘴個數由噴水量確定，對稱布置。

　　所述第一段減溫水緩沖罐9、第二段減溫水緩沖罐5，其壓力通 過管網來的氮氣維持壓力穩定。

　　所述洗滌塔19為板式塔，塔頂合成氣出口設置除沫器。

　　本發明不延長傳統上行式干煤粉加壓氣化工藝流程，不增加工藝 和操作的復雜性，僅增加有機廢水緩沖罐和過濾器等少量設備，即可 以實現對化工生產中處理難度大、費用高的有機廢水降解處理。
