申請日2010.08.04

　　公開(公告)日2011.04.06

　　IPC分類號F04D29/12

　　摘要

　　一種污水泵密封裝置，包括彈簧座、動環組件、靜環組件，彈簧座設置于轉軸的外端并通過緊定螺釘固定，所述彈簧座里側與轉軸之間設有O型密封圈，所述彈簧座的一側設有動環組件，此動環組件里側設有動環密封圈;所述動環組件下端連接靜環組件，該靜環組件外側設有L型墊。本實用新型有益效果為：通過于動環組件一側增加密封圈并且于靜環組件外側設置L形墊，能夠進一步提高其密封性能。

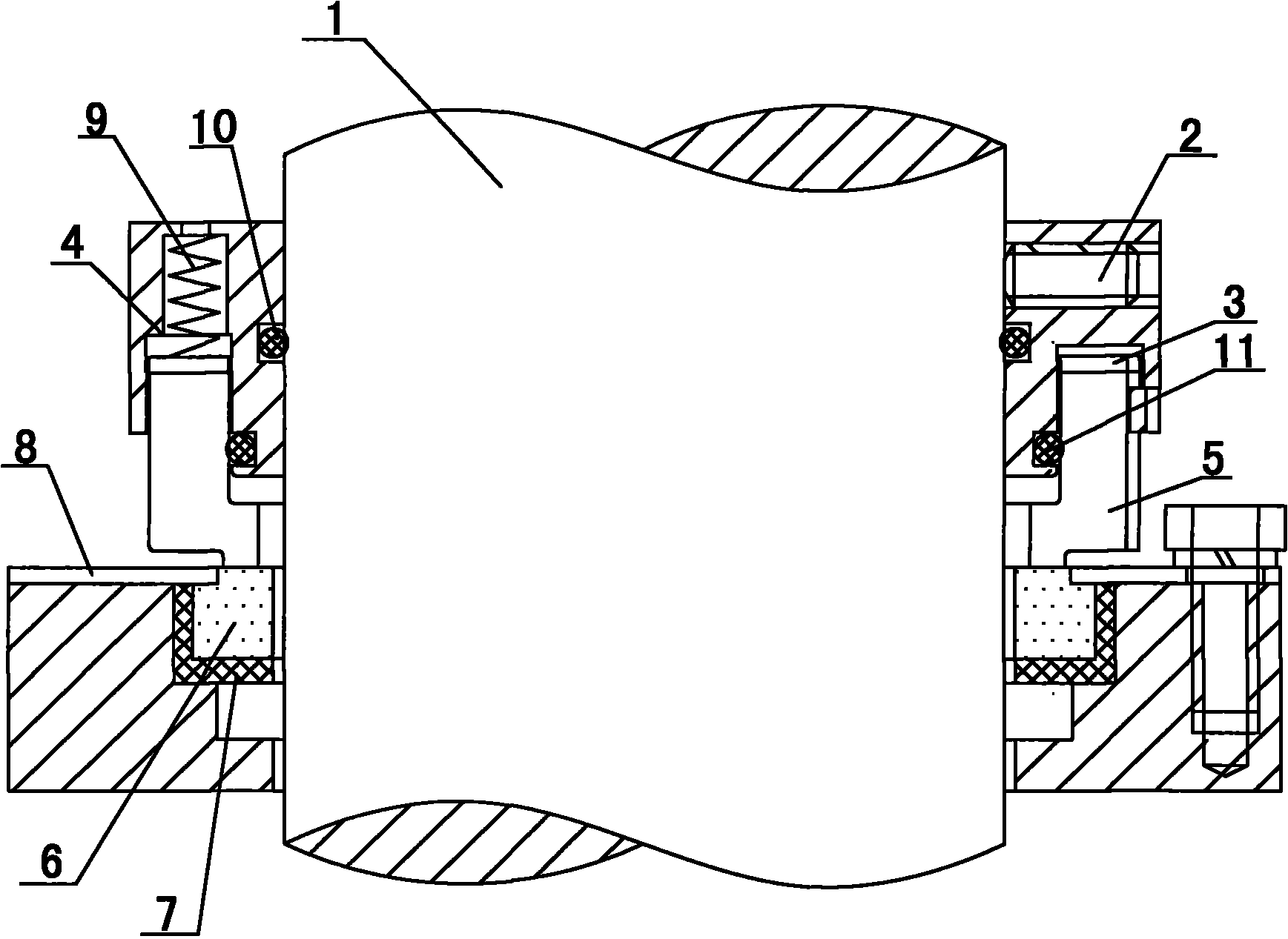

　　摘要附圖



　　權利要求書

　　1.一種污水泵密封裝置，包括彈簧座(4)、動環組件(5)、靜環組件(6)，彈簧座(4)設置于轉軸(1)的外端并通過緊定螺釘(2)固定，其特征在于：所述彈簧座(4)里側與轉軸(1)之間設有O型密封圈(10)，所述彈簧座(4)的一側設有動環組件(5)，此動環組件(5)里側設有動環密封圈(11);所述動環組件(5)下端連接靜環組件(6)，該靜環組件(6)外側設有L型墊(7)。

　　說明書

　　一種污水泵密封裝置

　　技術領域

　　本實用新型涉及機械密封結構，尤其涉及一種污水泵密封裝置。

　　背景技術

　　污水泵主要用于輸送城市污水，由于被輸送的介質中含有易纏繞或聚束的纖維物，故該種泵流道易于堵塞，泵一旦被堵塞會使泵不能正常工作，甚至燒毀電機，從而造成排污不暢，會給城市生活和環保帶來嚴重的影響，因此，抗堵性和可靠性是污水泵優劣的重要因素�，F(xiàn)有技術的污水泵密封裝置密封性能與轉軸穩定性能不可兼顧，工作效率低，導致后期產生額外的勞動量;另外，因其機械結構而導致制造難度大，動環與靜環組件缺少必備的密封結構。

　　實用新型內容

　　針對以上缺陷，本實用新型的目的是提供一種可提高密封性能、有利于長時間精確操作、可保持轉軸轉動穩定的污水泵密封裝置，以解決現有技術的諸多不足。

　　為實現上述目的，本實用新型通過以下技術方案實現：

　　一種污水泵密封裝置，包括彈簧座、動環組件、靜環組件，彈簧座設置于轉軸的外端并通過緊定螺釘固定，所述彈簧座里側與轉軸之間設有O型密封圈，所述彈簧座的一側設有動環組件，此動環組件里側設有動環密封圈;所述動環組件下端連接靜環組件，該靜環組件外側設有L型墊。

　　本實用新型所述的污水泵密封裝置的有益效果為：通過于動環組件一側增加密封圈并且于靜環組件外側設置L形墊，能夠進一步提高其密封性能。
