申請日2014.09.02

　　公開(公告)日2015.01.21

　　IPC分類號C02F9/14; C02F103/10; C02F3/32

　　摘要

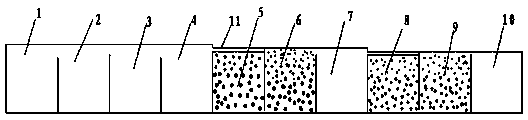

　　本實用新型公開了一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后1#調節池(2)依次與反應池(3)、沉淀池(4)相連通，沉淀池(4)通過布水管(11)與一級垂直流人工濕地下行池(5)連通，一級垂直流人工濕地上行池(6)底部與一級垂直流人工濕地下行池(5)連通，另一端與2#調節池(7)連通，2#調節池(7)另一端和二級垂直流人工濕地下行池(8)相連，二級垂直流人工濕地上行池(9)一端底部和二級垂直流人工濕地(8)相連通，另一端上部與集水池(10)連通，各人工濕地中均種植凈化植物。

　　權利要求書

　　1.一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后1#調節池(2)依次與反應池(3)、沉淀池(4)相連通，沉淀池(4)通過布水管(11)與一級垂直流人工濕地下行池(5)連通，一級垂直流人工濕地上行池(6)底部與一級垂直流人工濕地下行池(5)連通，另一端與2#調節池(7)連通，2#調節池(7)另一端和二級垂直流人工濕地下行池(8)相連，二級垂直流人工濕地上行池(9)一端底部和二級垂直流人工濕地(8)相連通，另一端上部與集水池(10)連通，各人工濕地中均種植凈化植物。

　　2.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)中20㎜的粗格柵設置于進水端，5㎜的細格柵設置于出水端。

　　3.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(5)和一級垂直流人工濕地上行池(6)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　4.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：二級垂直流人工濕地下行池(8)和二級垂直流人工濕地上行池(9)中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　5.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(5)和一級垂直流人工濕地上行池(6)中的凈化植物為風車草、菩提子、莎草或再力花。

　　6.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：二級垂直流人工濕地下行池(8)和二級垂直流人工濕地上行池(9)中的凈化植物為香蒲、蘆竹、千屈菜、再力花或美人蕉。

　　7.根據權利要求1所述的一種處理磷礦浮選廢水的復合流人工濕地結構，其特征在于：沉淀池(4)和集水池(10)的凈化植物為睡蓮、水蔥或大型藻類。

　　說明書

　　一種處理磷礦浮選廢水的復合流人工濕地結構

　　技術領域

　　本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。

　　背景技術

　　我國磷礦資源豐富,儲量約14Gt,僅次于美國、摩洛哥,居世界第三位,是世界上重要的磷化工產品生產國,年產量近9Mt( 以P2O5 含量計)。盡管我國磷礦資源十分豐富,但大部分屬沉積磷塊巖礦床,以P2O5 計占90% 以上,這類礦石品位低,雜質多,P2O5的含量平均值只有17%-22%,且80%磷礦含鎂量偏高,嵌布粒度細。在開采利用磷礦山的過程中,會產生大量的廢水，但是選礦過程是排放廢水的主要環節, 這是因?yàn)樵谶x磷礦的過程中要求磨礦細度高,藥耗大,需要大量的工業清水和產生大量工業廢水(尾礦水),而且選磷廢水中溶有殘留的多種浮選藥劑(有機物及無機物)和大量選別后的尾礦固體顆粒懸浮物, 是具有一定穩定性的多相分散體系,其CODcr、BOD、SS、P等嚴重超出國家規定的工業廢水排放標準,廢水的硬度也較大。原成都科技大學磷復肥室開發的弱酸脫鎂工藝可使礦中MgO 含量降到0.5%以下, 但該工藝每處理1t磷礦約產生4t含MgO、CaO、P2O5、SO3、Fe2O3、Al2O3 和F的廢水。

　　發明內容

　　本實用新型要解決的技術問題是：提供一種處理磷礦浮選廢水的復合流人工濕地結構，以解決磷礦浮選廢水對環境的污染的問題。

　　本實用新型的技術方案是：一種處理磷礦浮選廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與調節池連通，后1#調節池依次與反應池、沉淀池相連通，沉淀池通過布水管與一級垂直流人工濕地下行池連通，一級垂直流人工濕地上行池底部與一級垂直流人工濕地下行池連通，另一端與2#調節池連通，2#調節池另一端和二級垂直流人工濕地下行池相連，二級垂直流人工濕地上行池一端底部和二級垂直流人工濕地相連通，另一端上部與集水池連通，各人工濕地中均種植凈化植物。

　　人工格柵池中20㎜的粗格柵設置于進水端，5㎜的細格柵設置于出水端。

　　一級垂直流人工濕地下行池連通和一級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　二級垂直流人工濕地下行池相連和二級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。

　　一級垂直流人工濕地下行池連通和一級垂直流人工濕地上行池中的凈化植物為風車草、菩提子、莎草或再力花。

　　二級垂直流人工濕地下行池相連和二級垂直流人工濕地上行池中的凈化植物為香蒲、蘆竹、千屈菜、再力花或美人蕉。

　　沉淀池和集水池的凈化植物為睡蓮、水蔥或大型藻類。

　　本實用新型的有益效果：一級下行、上行的主要作用：主要處置COD、BOD等，以降低二級潛流人工濕地的處理負荷;二級下行、上行的主要作用：主要處置總磷、錳、氟化物等;為保證濕地系統布水均勻，各分塊濕地設有獨立的布水系統，采用階梯式布水方式。
