申請日2014.09.02

　　公開(公告)日2015.01.21

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供的利用硅藻精土處理技術處理農村生活污水的污水處理設備，包括格柵池、調節池、缺氧池、好氧池、硅藻精土反應池、人工濕地及控制室。本實用新型污水處理設備的格柵池、調節池、缺氧池、好氧池均位于地下，人工濕地設置于硅藻精土反應池的兩側，結構簡單，占地面積小;而且在處理污水時，污水會由格柵池收集，再由調節池調節液態水的流量，然后液態水流至缺氧池并在其內進行缺氧生化處理，接著，流至好氧池并在其內進行好氧生化處理，再接著，流至硅藻精土反應池并在其內進行過濾處理，再接著，流至人工濕地并在其內進行二級過濾，最后，從人工濕地排出并循環再用，整個過程處理污水效率高，且處理過程無臭味產生。

　　權利要求書

　　1.利用硅藻精土處理技術處理農村生活污水的污水處理設備，其特征在 于，包括：

　　用以收集農村生活污水并可隔離固體懸浮物的格柵池;

　　與所述格柵池連通、用以對來自所述格柵池的液態水進行流量控制的調節 池;

　　與所述調節池連通、用以對來自所述調節池的液態水進行缺氧生化處理的 缺氧池;

　　與所述缺氧池連通、用以對經所述缺氧池處理過的液態水進行好氧生化處 理的好氧池;

　　與所述好氧池連通、用以對經所述好氧池處理過的液態水進行硅藻精土污 水處理的硅藻精土反應池;

　　設于所述硅藻精土反應池的外側并與所述硅藻精土反應池連通、用以接收 來自所述硅藻精土反應池處理過的液態水并對該液態水進行過濾處理的人工 濕地;及

　　與所述好氧池連通的控制室，所述控制室包括有一用以控制所述格柵池、 所述調節池、所述缺氧池及所述好氧池工作的控制柜，所述控制柜分別與所述 格柵池、所述調節池、所述缺氧池及所述好氧池電連接。

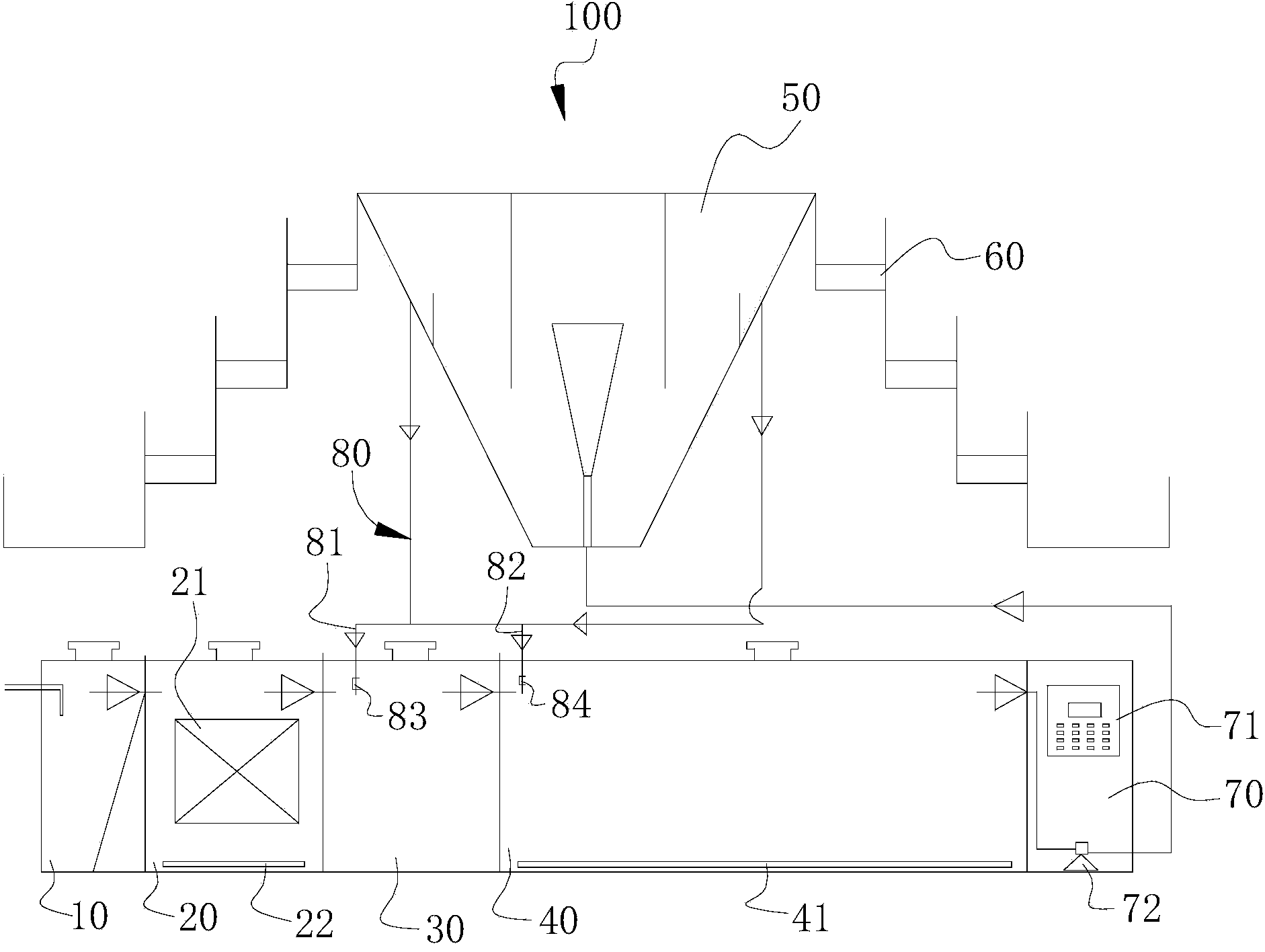

　　2.如權利要求1所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述格柵池、所述調節池、所述缺氧池、所述好氧池 和所述控制室依次相鄰設置，且所述格柵池、所述調節池、所述缺氧池、所述 好氧池和所述控制室為地埋式設置，所述硅藻精土反應池設于地表面上方。

　　3.如權利要求2所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述控制室還包括有用以將所述好氧池處理過的液態 水和自所述控制室加入的硅藻精土一起送至所述硅藻精土反應池的提升泵，所 述提升泵與所述控制柜電連接。

　　4.如權利要求2所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：還包括將所述硅藻精土反應池產生的污泥回流至所述 缺氧池或所述好氧池的污泥回流裝置，所述污泥回流裝置包括連通所述硅藻精 土反應池和所述缺氧池二者的第一污泥回流通道、設于所述第一污泥回流通道 上以控制所述第一污泥回流通道的打開或關閉的第一開關、連通所述硅藻精土 反應池和所述好氧池二者的第二污泥回流通道及設于所述第二污泥回流通道 上以控制所述第二污泥回流通道的打開或關閉的第二開關。

　　5.如權利要求1所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述調節池配設有人工掛膜裝置和第一曝氣裝置。

　　6.如權利要求1所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述好氧池配設有第二曝氣裝置。

　　7.如權利要求1所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述硅藻精土反應池的截面為正八邊形。

　　8.如權利要求7所述的利用硅藻精土處理技術處理農村生活污水的污水 處理設備，其特征在于：所述人工濕地設有n個，1≤n≤8,該n個所述人工濕 地設于所述硅藻精土反應池的外側面上。

　　9.如權利要求1-8任一項所述的利用硅藻精土處理技術處理農村生活污 水的污水處理設備，其特征在于：所述人工濕地呈階梯狀設置。

　　說明書

　　利用硅藻精土處理技術處理農村生活污水的污水處理設備

　　技術領域

　　本實用新型涉及污水處理的技術領域，尤其涉及一種利用硅藻精土處理技 術處理農村生活污水的污水處理設備。

　　背景技術

　　近年來，隨著我國農村人口的逐年增多，生活污水排放量也逐年增大。由 于受經濟條件、環保意識及當前污水處理技術的限制，農村生活污水多不經處 理便直接排放，造成河流、水塘污染，惡化周邊水環境，還對居民自身的健康 造成一定的威脅。另外，農村生活污水具有較為分散、局部污水量偏小的特點， 若建一個小型的污水處理廠進行處理，不但不經濟，而且管理較為困難，同時 占地面積較大，不符合農村生活污水處理的要求。

　　因此，有必要提供一種技術手段以解決上述缺陷。

　　實用新型內容

　　本實用新型的目的在于克服現有技術之缺陷，提供利用硅藻精土處理技術 處理農村生活污水的污水處理設備，以解決現有技術的污水處理設備占地面積 較大、水力停留時間長、出水水質不穩定、有臭味等問題。

　　本實用新型是這樣實現的，利用硅藻精土處理技術處理農村生活污水的污 水處理設備，包括：

　　用以收集農村生活污水并可隔離固體懸浮物的格柵池;

　　與所述格柵池連通、用以對來自所述格柵池的液態水進行流量控制的調節 池;

　　與所述調節池連通、用以對來自所述調節池的液態水進行缺氧生化處理的 缺氧池;

　　與所述缺氧池連通、用以對經所述缺氧池處理過的液態水進行好氧生化處 理的好氧池;

　　與所述好氧池連通、用以對經所述好氧池處理過的液態水進行硅藻精土污 水處理的硅藻精土反應池;

　　設于所述硅藻精土反應池的外側并與所述硅藻精土反應池連通、用以接收 來自所述硅藻精土反應池處理過的液態水并對該液態水進行過濾處理的人工 濕地;及

　　與所述好氧池連通的控制室，所述控制室包括有一用以控制所述格柵池、 所述調節池、所述缺氧池及所述好氧池工作的控制柜，所述控制柜分別與所述 格柵池、所述調節池、所述缺氧池及所述好氧池電連接。

　　具體地，所述格柵池、所述調節池、所述缺氧池、所述好氧池和所述控制 室依次相鄰設置，且所述格柵池、所述調節池、所述缺氧池、所述好氧池和所 述控制室為埋地式設置，所述硅藻精土反應池設于地表面上方。

　　進一步地，所述控制室還包括有用以將所述好氧池處理過的液態水和自所 述控制室加入的硅藻精土一起送至所述硅藻精土反應池的提升泵，所述提升泵 與所述控制柜電連接。

　　進一步地，污水處理設備還包括將所述硅藻精土反應池產生的污泥回流至 所述缺氧池或所述好氧池的污泥回流裝置，所述污泥回流裝置包括連通所述硅 藻精土反應池和所述缺氧池二者的第一污泥回流通道、設于所述第一污泥回流 通道上以控制所述第一污泥回流通道的打開或關閉的第一開關、連通所述硅藻 精土反應池和所述好氧池二者的第二污泥回流通道及設于所述第二污泥回流 通道上以控制所述第二污泥回流通道的打開或關閉的第二開關。

　　具體地，所述調節池配設有人工掛膜裝置和第一曝氣裝置。

　　具體地，所述好氧池配設有第二曝氣裝置。

　　具體地，所述硅藻精土反應池的截面為正八邊形。

　　進一步地，所述人工濕地設有n個，1≤n≤8,該n個所述人工濕地設于所 述硅藻精土反應池的外側面上。

　　具體地，所述人工濕地呈階梯狀設置。

　　本實用新型的利用硅藻精土處理技術處理農村生活污水的污水處理設備 的技術效果為：由于本實用新型的污水處理設備主要由格柵池、調節池、缺氧 池、好氧池、硅藻精土反應池及人工濕地組成，結構簡單，建造成本低;而且， 格柵池、調節池、缺氧池、好氧池均位于地下，人工濕地設置于硅藻精土反應 池的兩側，占地面積小。

　　在處理污水時，操控控制室的控制柜，以控制格柵池、調節池、缺氧池和 好氧池的工作，具體為，污水會由格柵池收集，再由調節池調節液態水的流量， 然后液態水流至缺氧池并在其內進行缺氧生化處理，接著，流至好氧池并在其 內進行好氧生化處理，再接著，流至硅藻精土反應池并在其內進行過濾處理， 再接著，流至人工濕地并在其內進行二級過濾，最后，從人工濕地排出并循環 再用，整個過程處理污水效率高，且處理過程無臭味產生。

　　再有，本實用新型的污水處理設備利用硅藻精土處理技術出水水質好的特 點，解決了現有污水處理技術出水水質受環境條件影響較大的缺點;并且，還 縮短了水力停留時間，解決現有農村污水處理工藝水力停留時間過長的問題。
