申請日2014.09.02
公開(公告)日2015.01.21
IPC分類號B01D21/06
摘要

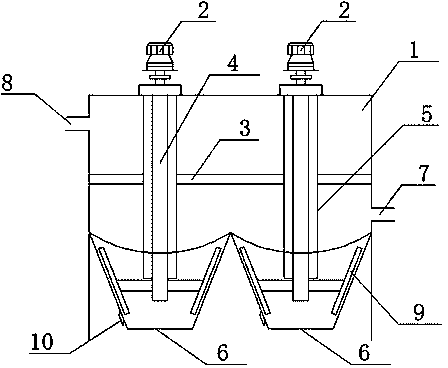

本實用新型涉及一種污泥沉淀設備，包括污水池，污水池的底部設有泥斗，污水池內設有污泥阻擋層，污水池的頂部設有電機，電機的轉動軸穿過污泥阻擋層并連接有刮泥板，電機轉動軸的外圍包裹有軸套，污水池相對的兩側設置有進水口和出水口，進水口位于污泥阻擋層的下方，出水口位于污泥阻擋層的上方，泥斗的外壁還設有震動器;電機轉動軸外包裹的軸套能夠避免電機轉動軸在轉動時受污泥的阻滯，同時減緩轉動軸的腐蝕速度，污泥在流動過程中受污泥阻擋層的影響而下落，以實現污泥與水的分層，泥斗外壁上設置的震動器使得泥斗內壁上的污泥沿泥斗內壁下滑，從而提高泥斗中污泥的下滑速度;本設備原理可靠，結構簡單，具有非常廣泛的應用前景。
權利要求書
1.一種污泥沉淀設備，包括污水池;其特征在于：所述污水池的底部設置有泥斗，污水池內設置有污泥阻擋層，污水池的頂部設置有電機，電機的輸出軸穿過污泥阻擋層并連接有刮泥板，電機輸出軸的外圍包裹有軸套，污水池相對的兩側設置有進水口和出水口，進水口位于污泥阻擋層的下方，出水口位于污泥阻擋層的上方，所述泥斗的外壁還設置有震動器。
2.根據權利要求1所述的污泥沉淀設備，其特征在于：所述泥斗為圓錐形泥斗。
3.根據權利要求1或2所述的污泥沉淀設備，其特征在于：所述污泥阻擋層包括底層斜板組件，中層斜板組件以及上層斜板組件，底層斜板組件間距大于中層斜板組件間距，中層斜板組件間距大于上層斜板組件間距，并且相鄰兩層斜板組件的傾斜方向相反。
4.根據權利要求3所述的污泥沉淀設備，其特征在于：每層斜板組件與水平面的夾角均為50度。
5.根據權利要求4所述的污泥沉淀設備，其特征在于：所述污泥阻擋層中的中層斜板組件高度最高。
6.根據權利要求1所述的污泥沉淀設備，其特征在于：所述污泥阻擋層由至少三層帶孔平板組成，相鄰兩層帶孔平板間隔設置，帶孔平板的孔徑由下層至上層依次減小。
7.根據權利要求6所述的污泥沉淀設備，其特征在于：相鄰兩層平板之間的間隔由下往上依次減小。
8.根據權利要求7所述的污泥沉淀設備，其特征在于：所述污泥阻擋層傾斜于水平面設置。
9.根據權利要求8所述的污泥沉淀設備，其特征在于：所述污泥阻擋層與水平面的傾斜角度為40度至60度。
10.根據權利要求9所述的污泥沉淀設備，其特征在于：污泥阻擋層的低端位于出水口側，污泥阻擋層的高端位于進水口側。
說明書
一種污泥沉淀設備
技術領域
本實用新型屬于污水處理設備技術領域，涉及一種沉淀設備，尤其是一種污泥沉淀設備。
背景技術
污水治理一直是環境保護中最重要的課題之一，在污水處理過程中通常需要除去污水中含雜的污泥。目前的平流式污水沉淀設備通常是由上部的污水池和下部的泥斗組成，在其底部設置有污泥抽吸口。當污水中的污泥從污水池落到泥斗中后，定期從你泥斗底部的污泥抽吸口將污泥抽走。但是目前的情況是抽吸污泥時經常只能吸走污泥抽吸口及泥斗中部的污泥，而無法吸走泥斗側壁的污泥，造成污泥留滯在泥斗內壁上，影響污水處理的連續性和效率。
針對上述缺陷，申請?zhí)枮?01120099131.1的實用新型專利公開了一種改進型沉淀設備，通過在電機轉動軸上設置刮泥板，將圓錐形泥斗內壁的污泥刮出，從而防止污泥在泥斗中堆積。
然而上述實用新型專利文件仍然存在缺陷，電機的轉動軸直接與污水接觸，使得轉動軸在轉動過程中受到污水的阻力，而且增加污水對轉動軸的腐蝕，降低轉動軸的使用壽命;同時，上述實用新型專利文件中污泥僅僅通過自身的重力下降，即污泥與水的分離無外界因素的影響，分離效率比較低;此外，上述實用新型專利文件中轉動軸帶動刮泥板攪動時，使得分離的污泥與水再次摻雜到一起，從而降低處理效率。
實用新型內容
本實用新型的目的在于，針對上述現有技術中存在電機轉動軸受污水阻力以及污水腐蝕，污泥分離效率低的技術缺陷，提供設計一種污泥沉淀設備，以減小污水對轉動軸的阻力以及腐蝕，同時提高污泥分離效率。
為實現上述目的，本實用新型給出以下技術方案：
一種污泥沉淀設備，包括污水池;其特征在于：所述污水池的底部設置有泥斗，污水池內設置有污泥阻擋層，污水池的頂部設置有電機，電機的轉動軸穿過污泥阻擋層并連接有刮泥板，電機轉動軸的外圍包裹有軸套，污水池相對的兩側設置有進水口和出水口，進水口位于污泥阻擋層的下方，出水口位于污泥阻擋層的上方，所述泥斗的外壁還設置有震動器。
優選地，所述泥斗為圓錐形泥斗;采用圓錐形泥斗能夠增加污泥的下滑速度，提高污水處理效率。
優選地，所述污泥阻擋層包括底層斜板組件，中層斜板組件以及上層斜板組件，底層斜板組件間距大于中層斜板組件間距，中層斜板組件間距大于上層斜板組件間距，并且相鄰兩層斜板組件的傾斜方向相反;三層斜板組件的間距由下往上依次減小，同時相鄰兩層斜板組件的傾斜方向相反，使得污泥在通過斜板組件時，不斷改變流向，從而有效將污泥分離出來，提高污泥與水的分離效果。
優選地，每層斜板組件與水平面的夾角均為50度;斜板組件與水平面的夾角為50度，能夠有效提高污泥與水的分離效果。
優選地，所述污泥阻擋層中的中層斜板組件高度最高;中層斜板組件高度最高，使得污泥在中層斜板組件中滯留時間較長，從而有效分離污泥與水。
作為另一優選，所述污泥阻擋層由至少三層帶孔平板組成，相鄰兩層帶孔平板間隔設置，帶孔平板的孔徑由下層至上層依次減小;使得污泥在由下往上的流動過程中逐漸從水中分離出來。
優選地，相鄰兩層平板之間的間隔由下往上依次減小。
優選地，所述污泥阻擋層傾斜于水平面設置;使得污泥與污泥阻擋層之間產生撞擊，進一步增加污泥從水中分離的效果。
優選地，所述污泥阻擋層與水平面的傾斜角度為40度至60度;污泥阻擋層與水平面的傾角為40度至60度時，污水中的污泥與污泥阻擋層的撞擊顯著，同時，有效加快污泥沉落的速度，從而提高污泥與水的分離效果。
優選地，所述污泥阻擋層與水平面的傾斜角度為50度;污水中的污泥與污泥阻擋層的撞擊效果最明顯，而且污泥從污水中分離的效果最明顯。
優選地，污泥阻擋層傾斜設置時，污泥阻擋層的低端位于出水口側，污泥阻擋層的高端位于進水口側;夠使得污水由進水口進入污水池內后與污泥阻擋板產生撞擊，以提高污泥與水的分離效果。
本實用新型的有益效果在于，泥斗容納污水中的污泥，電機轉動軸上的刮泥板刮掉泥斗內壁的污泥，電機轉動軸外包裹的軸套能夠避免電機轉動軸在轉動時受污泥的阻滯，同時減緩轉動軸的腐蝕速度，污水池的進水口與出水口相對設置，進水口位于污泥阻擋層的下方，出水口位于污泥阻擋層的上方，使得污泥在流動過程中受污泥阻擋層的影響而下落，以實現污泥與水的分層，泥斗外壁上設置的震動器使得泥斗內壁上的污泥沿泥斗內壁下滑，從而提高泥斗中污泥的下滑速度;此外，本實用新型設計原理可靠，結構簡單，具有非常廣泛的應用前景。
由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。
