申請日2014.09.02

　　公開(公告)日2015.01.21

　　IPC分類號B01D33/00; B01D33/80; B01D33/72

　　摘要

　　本實用新型提供一種轉爐污泥處理用水平帶式過濾機。本實用新型包括移動床，設置在移動床下部的抽真空系統及設置在移動床上部的布泥裝置，所述的移動床設置在機架上，其特征是：所述的機架上通過一組支架安裝一組托輪，所述的移動床底部設置有導向槽，所述的機架與所述的移動床之間設置有驅動氣缸，所述的移動床能夠在所述的氣缸的驅動下使得所述的托輪在導向槽中運動。本實用新型，解決過濾機移動床工作機構中濾床與導軌之間的設備和人員進出空間問題，降低主氣缸、走輪、導軌等檢修維護難度。

　　權利要求書

　　1.一種轉爐污泥處理用水平帶式過濾機，包括移動床，設置在移動床下部的抽真空系統及設置在移動床上部的布泥裝置，所述的移動床設置在機架上，其特征是：所述的機架上通過一組支架安裝一組托輪，所述的移動床底部設置有導向槽，所述的機架與所述的移動床之間設置有驅動氣缸，所述的移動床能夠在所述的氣缸的驅動下使得所述的托輪在導向槽中運動。

　　2.根據權利要求1所述的轉爐污泥處理用水平帶式過濾機，其特征是：所述的導向槽為間斷性導向槽，每一段所述的導向槽位于每個托輪的上方，每段導向槽的長度大于所述的驅動氣缸的最大行程。

　　3.根據權利要求1或2所述的轉爐污泥處理用水平帶式過濾機，其特征是：所述的布泥裝置包括放泥管道和設置在所述的移動床上的燕尾槽，所述的燕尾槽和所述的放泥管道的出口處設置有圍擋，所述的放泥管的出口處設置有消能導板，所述的燕尾槽傾斜放置，其傾斜角度為30°-45°，所述的消能導板垂直與所述的燕尾槽設置。

　　4.根據權利要求3所述的轉爐污泥處理用水平帶式過濾機，其特征是：所述的放泥管道上設置有手動閥和氣動偏心半球閥。

　　5.根據權利要求1或2所述的轉爐污泥處理用水平帶式過濾機，其特征是：所述的托輪采用聚四氟乙烯材質。

　　說明書

　　轉爐污泥處理用水平帶式過濾機

　　技術領域：

　　本實用新型涉及一種轉爐污泥處理用水平帶式過濾機，屬于冶金工業環保機械工程技術領域。

　　背景技術：

　　水平帶式過濾機是一種將濃縮的泥漿均布在水平運動的濾帶上，通過對濾帶與濾床(又叫移動床)形成的空間抽真空，從而使泥漿實現固液分離的設備。它一般包括濾帶驅動裝置、濾帶張緊裝置、濾帶糾偏裝置、濾帶導向裝置、濾帶沖洗裝置、濾床驅動裝置、抽真空裝置、排液裝置、過濾機PLC控制裝置等組成部分。

　　水平帶式過濾機在梅鋼一煉鋼轉爐OG污泥處理中已應用多年，其處理能力大，脫水效果好，但使用中也一直存在以下問題：(1)原有進泥系統在放泥過程中存在泥漿飛濺，既污染運行環境又影響其他工作部件的使用壽命。(2)原有的移動床走輪數量多(有22個)、規格小，潤滑維護不便，使用壽命短，更換不便。移動床走輪(鋼制)與導軌(鋼制)需涂抹潤滑脂，容易吸附環境中的顆粒物而使二者產生磨粒磨損，導致移動床受力不均，經常引發過濾機驅動裝置故障，常常使主氣缸密封失效，甚至導致濾布撕壞。(3)過濾機原有的移動床工作機構設計(移動床受主氣缸作用，依靠其正下方22個走輪在連續導軌上滾動)導致主氣缸檢修工作位置非常狹窄，檢修人員必須爬著進入過濾機移動床下方進行檢修，主氣缸拆裝、調整非常吃力，檢修難度非常大。(4)由于機架長期受污泥、沖洗水等結垢和腐蝕，原有安裝平面被銹蝕得高低不平，導致走輪啃軌、移動床運動不平穩，而移動床走輪導軌更換同樣受檢修空間限制，檢修難度大、耗時長、水平度難以保證。

　　實用新型內容：

　　本實用新型的目的是針對上述存在的問題提供一種轉爐污泥處理用水平帶式過濾機，解決過濾機移動床工作機構中濾床與導軌之間的設備和人員進出空間問題，降低主氣缸、走輪、導軌等檢修維護難度;解決鋼制走輪與導軌之間由于潤滑脂吸附環境顆粒物而產生的磨粒磨損;移動床因?qū)к壓蛯?dǎo)輪磨損后產生的運動不平穩;解決水平帶式過濾機放泥過程中泥漿飛濺,污染設備和操作環境。

　　上述的目的通過以下的技術方案實現：

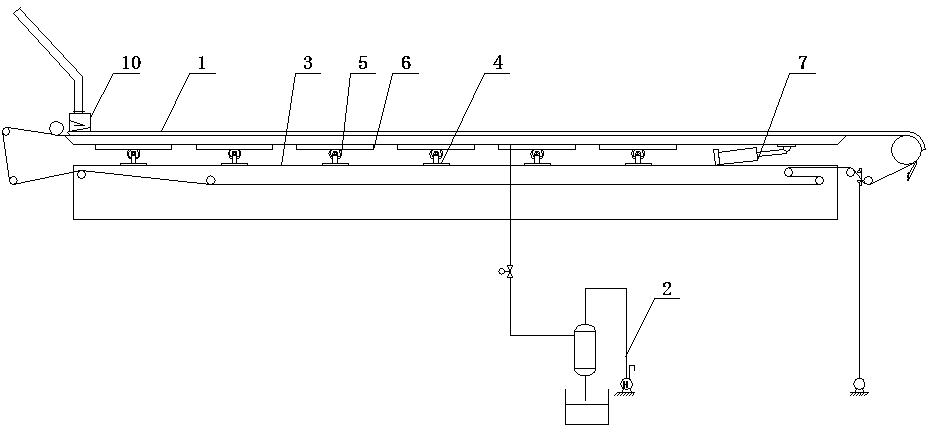

　　轉爐污泥處理用水平帶式過濾機，包括移動床，設置在移動床下部的抽真空系統及設置在移動床上部的布泥裝置，所述的移動床設置在機架上，所述的機架上通過一組支架安裝一組托輪，所述的移動床底部設置有導向槽，所述的機架與所述的移動床之間設置有驅動氣缸，所述的移動床能夠在所述的氣缸的驅動下使得所述的托輪在導向槽中運動。

　　所述的轉爐污泥處理用水平帶式過濾機，所述的導向槽為間斷性導向槽，每一段所述的導向槽位于每個托輪的上方，每段導向槽的長度大于所述的驅動氣缸的最大行程。

　　所述的轉爐污泥處理用水平帶式過濾機，所述的布泥裝置包括放泥管道和設置在所述的移動床上的燕尾槽，所述的燕尾槽和所述的放泥管道的出口處設置有圍擋，所述的放泥管的出口處設置有消能導板，所述的燕尾槽傾斜放置，其傾斜角度為30°-45°，所述的消能導板垂直與所述的燕尾槽設置。

　　所述的轉爐污泥處理用水平帶式過濾機，所述的放泥管道上設置有手動閥和氣動偏心半球閥。

　　所述的轉爐污泥處理用水平帶式過濾機，所述的托輪采用聚四氟乙烯材質。

　　有益效果：

　　1.本實用新型的移動床支撐輪由滾輪改為托輪，并合理利用了移動床做有限行程往返運動的特點，原來采用連續水平導向軌變成了本實用新型的間斷性導向槽，盡可能地增大進入移動床下方的檢修空間，便于人員和設備進入，降低了檢修難度，提高了檢修效率。同時間斷性不銹鋼導向槽固定在移動室底板下方，開口朝下，不易積水積灰，與原來的水平導軌相比，能顯著提高其抗腐蝕能力和使用壽命。

　　2.本實用新型移動床支撐托輪材料選用聚四氟乙烯材質，不銹鋼型鋼作導向槽這樣的運動副，與原有運動副和材質相比，降低了摩擦系數，避免了支撐輪與鋼導軌之間涂抹潤滑脂因黏附工作環境中粉塵顆粒等而產生的磨粒磨損，減少操作人員潤滑的工作量，減少了備品備件數量。

　　3.本實用新型通過進泥裝置中增設消能導向板，衰減了泥漿落入濾布的動能，減少了泥漿對濾布的沖擊。通過選擇偏心半球閥作為氣動放泥閥，提高了放泥控制裝置的可靠性。通過放泥閥與移動床主氣缸前進同步控制，避免了泥漿與移動床相向運動所產生的沖擊，減少了放泥過程中泥漿飛濺。
