申請日2014.09.02

　　公開(公告)日2015.07.08

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種燃煤鍋爐煙氣脫硫廢水處理工藝：包括：將脫硫廢水經水力旋流器處理后得到的溢流水和底流過濾壓榨濾液混合收集于廢水緩沖罐后引入絮凝反應器中，完成加藥和絮凝反應過程;絮凝反應后的廢水進入澄清濃縮池沉降一定時間，上清液作為脫硫工藝水或排入廠區公用排水系統;澄清濃縮池底污泥脫水處理，脫出液引入廢水緩沖罐或返回至澄清濃縮池進水管道，脫水固渣與旋流器底流脫水固渣集中處理。經該工藝處理后的出水水質滿足DL/T997—2006標準要求。該工藝只需添加一種固體粉末處理藥劑，不需要進行藥劑溶解配制，出水不需要調整酸堿度，工藝流程簡單，設備投資少，控制系統簡單，極大提高脫硫廢水處理系統運行穩定性。

　　權利要求書

　　1.一種燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，包括：將脫硫廢水經水力旋流器 處理后得到的溢流水和底流過濾壓榨濾液混合收集于廢水緩沖罐后引入絮凝反應器 中，完成加藥和絮凝反應過程;絮凝反應后的廢水進入澄清濃縮池沉降一定時間，上 清液作為脫硫工藝水或排入廠區公用排水系統;澄清濃縮池底污泥脫水處理，脫出液 引入廢水緩沖罐或返回至澄清濃縮池進水管道，脫水固渣與旋流器底流脫水固渣集中 處理。

　　2.根據權利要求1所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，所述加藥過程 是指在絮凝反應器中的混合擴散區快速攪拌的條件下，向廢水中添加固體粉末處理藥 劑。

　　3.根據權利要求2所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，所述固體粉末 藥劑為復合組分，包括：pH調節成分，重金屬離子及氟硫離子絡合成分，固體粒子凝 聚成分。

　　4.根據權利要求3所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，所述pH調節 成分為氫氧化鈉、氫氧化鉀或氫氧化鈣;重金屬及氟硫離子絡合成分為有機胺或殼聚 糖改性鹽類組分;固體粒子凝聚成分為殼聚糖鹽類或丙烯酸鹽類聚合物。

　　5.根據權利要求2所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，廢水在絮凝反 應器混合擴散區內水力停留時間為20min～60min。

　　6.根據權利要求1所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，所述絮凝反應 過程在絮凝反應器絮凝反應區中完成，絮凝反應區中保持慢速攪拌，廢水在絮凝反應 器絮凝反應區中水力停留時間為30min～60min。

　　7.根據權利要求1所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于，絮凝廢水在澄 清濃縮池中水力停留時間大于3h。

　　8.權根據利要求1-7所述的燃煤鍋爐煙氣脫硫廢水處理工藝，其特征在于：澄清濃縮池 上清液水質滿足DL/T997—2006標準，可作為脫硫工藝水回用或排入廠區公用排水系 統。

　　說明書

　　一種燃煤鍋爐煙氣脫硫廢水處理工藝

　　技術領域

　　本發明屬于污水治理領域，特別涉及一種燃煤鍋爐煙氣脫硫廢水處理工藝。

　　背景技術

　　隨著中國火電建設力度的加大和環保要求的提高，火電廠燃煤鍋爐煙氣脫硫的控制工作 也更加徹底。濕法煙氣脫硫技術成熟，脫硫效率高，對煤種適應性好，運行可靠，因而石灰 石-石膏濕法煙氣脫硫工藝在火電廠中廣泛采用。

　　在石灰石-石膏濕法煙氣脫硫系統中，燃煤煙氣中含有少量從原煤中帶來的F-和Cl-，進 入脫硫吸收塔后被洗滌下來并進入吸收塔漿液中，F(xiàn)-與漿液中的鋁鹽聯合作用對脫硫吸收劑 石灰石的溶解產生屏蔽影響，致使石灰石溶解性減弱，脫硫效率降低;同時，Cl-濃度過高對 脫硫設備及管路有較大的腐蝕作用，因此，石灰石-石膏濕法煙氣脫硫過程通常需要排出一部 分吸收塔漿液以達到控制Cl-、F-離子濃度的目的，而這部分吸收塔漿液就是石灰石-石膏濕法 煙氣脫硫系統產生的脫硫廢水。

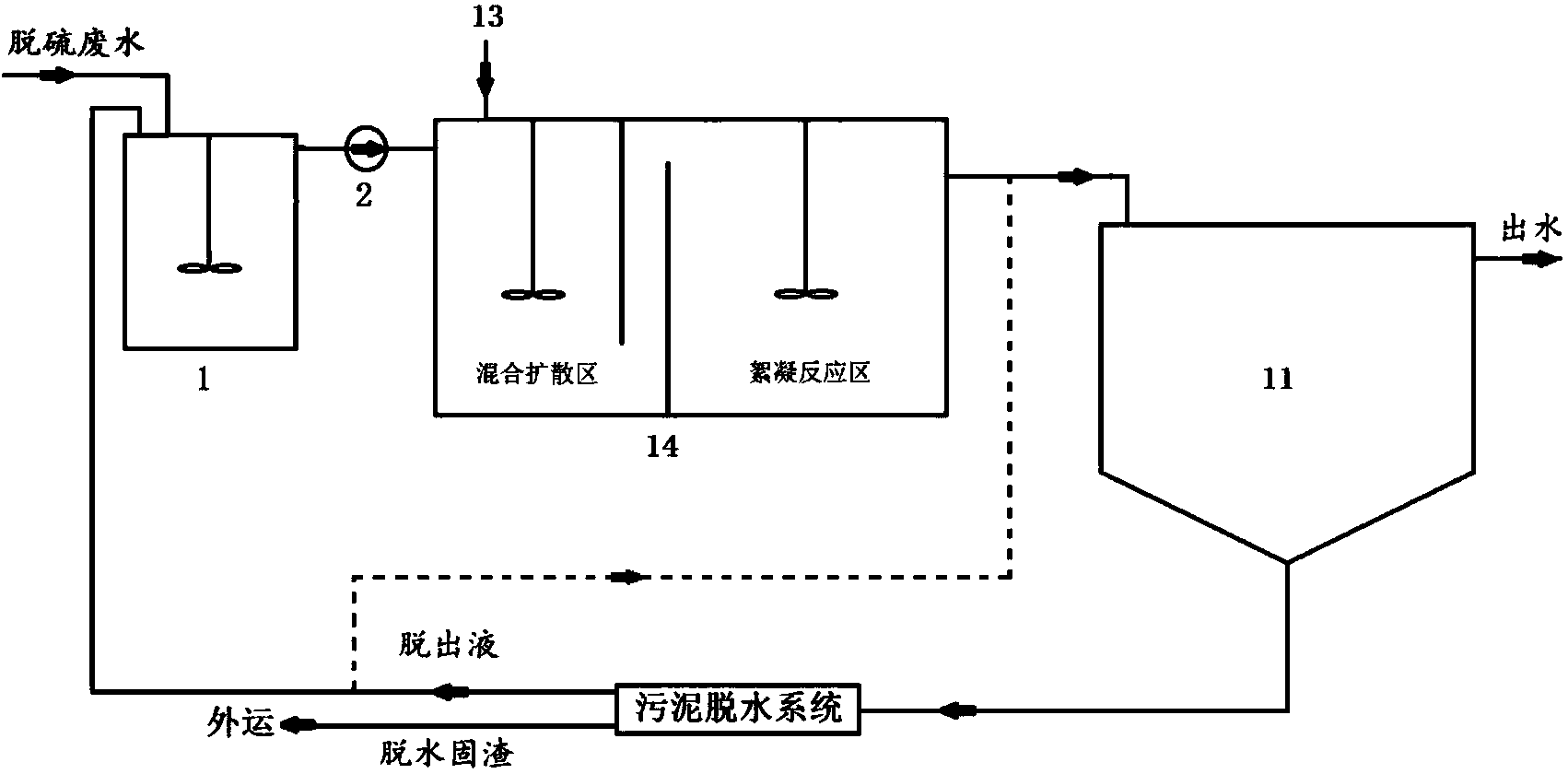

　　目前，國內燃煤鍋爐煙氣脫硫方法應用較為廣泛的是從德國引進的脫硫廢水處理技術。 如圖1所示，典型的脫硫廢水處理系統，其主要環節包括藥劑配制儲存系統、廢水處理系統 和污泥脫水系統。其中，廢水處理系統由以下流程組成：

　　(1)來自脫硫系統的脫硫廢水漿液由廢水泵經水力旋流器分離濃縮后溢流水送至中和箱 中。在中和箱內，采用添加石灰漿的方式將廢水的pH值調升至9.0～9.5，在該過程中，大部 分重金屬形成微溶的氫氧化物從廢水中沉淀出來。

　　(2)當pH值達到9.0～9.5時，石灰漿液中的Ca2+與廢水中的部分F-和As3+反應，分別 生成CaF2和Ca3(AsO3)2等難溶物質。另外，生成的Al(OH)3、Fe(OH)2還能絡合一部分F-而 共同沉淀。但此時Pb2+、Hg2+仍以離子形態留在廢水中，所以，在沉淀箱中加入有機硫化物， 使其與Pb2+、Hg2+反應，以固體的形式沉淀出來。

　　(3)經前二步化學沉淀后，廢水中還含有許多細小而分散的顆粒和膠體物質，在絮凝箱 中加入一定量絮凝劑，使它們絮凝成大顆粒而沉降下來。在絮凝箱的出口加入陰離子高分子 聚合電解質作為助凝劑，來降低顆粒的表面張力，強化顆粒的長大過程，進一步促進氫氧化 物和硫化物的沉淀，使細小的絮凝物慢慢變成更大、更容易沉積的絮狀物。石灰漿添加量根 據進水pH值進行調節，有機硫、絮凝劑和助凝劑等的添加量根據廢水流量按比例調整。

　　(4)加藥后的廢水自流進入澄清濃縮器，絮體和水得到分離。絮體沉積在底部形成濃縮 污泥，濃縮污泥通過刮泥裝置匯集于設備底部管道處由污泥泵抽送至脫水設備進行污泥脫水。 澄清水由周邊溢出池外，流入清水箱中。連續檢測清水箱排出水的pH值，pH值超過最高限 9.0時，排出水返回清水箱，向水中加入鹽酸，調節pH值到7.0～9.0后作為脫硫工藝水回用 或排入廠區公用排水系統。

　　這套脫硫廢水處理工藝在理論上相對成熟，適合于石灰石-石膏法煙氣脫硫法的廢水處理。 但在實際應用中，這套系統主要存在以下一些問題：

　　(1)藥劑種類多，藥劑配制儲存設備多。從處理工藝所需藥劑來看，系統添加包括酸、 堿在內共五種藥劑，其中固體藥劑三種、液體藥劑兩種，均需配成液體加入廢水處理系統。 因此需要多套藥劑配制、儲存裝置和輸送計量泵;酸堿液的配制和輸送對設備和管路腐蝕嚴 重，需要投入較大的人力、物力和財力維護。

　　(2)廢水處理流程長，處理設備多。從處理工藝流程來看，廢水需要經過中和、沉淀和 絮凝等處理，處理工藝占用多臺設備，只要其中一個環節出現問題就不能維持系統的正常運 轉。

　　(3)管線設備腐蝕嚴重。工藝流程中需添加大量堿液，出水需添加一定量酸液，處理設 備及管道腐蝕嚴重，致使廢水處理系統不能穩定運行。

　　(4)水質水量波動時系統運行控制難。由處理工藝流程可以看出，脫硫廢水處理環節多， 整個過程銜接嚴密，任何一個環節出現問題，都會影響系統的處理效果，這就給各個環節的 水質檢測和聯動控制增加了難度。

　　(5)一次性投資大，運行成本高。該工藝流程長，需要藥劑多，因此一次性設備投資較 大;平時運營時的藥劑消耗量大，能耗高，消耗大量人力、物力和財力維護。

　　發明內容

　　為了解決現有技術中存在的問題，本發明提供一種燃煤鍋爐煙氣脫硫廢水處理工藝，克 服現有技術中脫硫廢水處理工藝流程長，處理設備多、運行成本高的問題。

　　本發明的技術方案是：一種燃煤鍋爐煙氣脫硫廢水處理工藝，包括：將脫硫廢水經水力 旋流器處理后得到的溢流水和底流過濾壓榨濾液混合收集于廢水緩沖罐后引入絮凝反應器 中，完成加藥和絮凝反應過程;絮凝反應后的廢水進入澄清濃縮池沉降一定時間，上清液作 為脫硫工藝水或排入廠區公用排水系統;澄清濃縮池底污泥脫水處理，脫出液引入廢水緩沖 罐或澄清濃縮池進水管道，脫水固渣與旋流器底流脫水固渣集中處理。

　　所述加藥過程是指在絮凝反應器中的混合擴散區快速攪拌的條件下，向廢水中添加固體 粉末處理藥劑。所述固體粉末藥劑為復合組分，包括：pH調節成分，重金屬離子及氟硫離子 絡合成分，固體粒子凝聚成分。所述pH調節成分為氫氧化鈉、氫氧化鉀或氫氧化鈣;重金 屬及氟硫離子絡合成分為有機胺或殼聚糖改性鹽類組分;固體粒子凝聚成分為殼聚糖鹽類或 丙烯酸鹽類聚合物。

　　所述廢水緩沖罐設有曝氣系統和攪拌器。

　　廢水在絮凝反應器混合擴散區內水力停留時間為20min～60min。

　　所述絮凝反應過程在絮凝反應器絮凝反應區中完成，絮凝反應區中保持慢速攪拌，廢水 在絮凝反應器絮凝反應區中水力停留時間為30min～60min。

　　絮凝廢水在澄清濃縮池中水力停留時間大于3h。

　　本發明的有益效果是：該工藝只需添加一種固體粉末處理藥劑。所涉及的藥劑不需要進 行溶解配制，不需要調整廢水的酸堿度，工藝流程簡單，設備少，控制系統簡單，大大提高 系統運行穩定性，節省人力物力財力。該工藝提供了一種高效去除脫硫廢水中懸浮物、化學 耗氧量、氟化物、硫化物、重金屬離子以及pH值調整的處理方法,適合處理含有汞、鎘、鉻、 砷、鉛、鋅、鎳、氟化物、硫化物、懸浮物和酸度等成分的煙氣脫硫廢水。該工藝處理后的 脫硫廢水出水水質滿足《火電廠石灰石-石膏濕法脫硫廢水水質控制指標》(DL/T997-2006) 標準要求，可以作為脫硫工藝水回用，也可以直接排入廠區公用排水系統。
