申請日2010.08.03

　　公開(公告)日2011.02.16

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種染色廢水處理池，屬于廢水處理技術領域，包括反應區、沉淀區和排水區，反應區和沉淀區通過第一隔層隔開，第一隔層上設置有入水通口，入水通口連通反應區和沉淀區，沉淀區和排水區通過第二隔層隔開，第二隔層上設置有出水通口，出水通口連通沉淀區和排水區，所述沉淀區內設置有隔離板，隔離板將沉淀區分成相連的通道，所述入水通口位于通道的一端，所述出水通口位于通道的另一端。與現有技術相比，隔離板將沉淀區分成相連的通道，使得廢水在沉淀區中的流動的路徑大大延長，從而使得廢水在沉淀區內的時間延長，有害物質有足夠的時間沉淀，不會發生沉淀不充分就排出出口造成的污染。

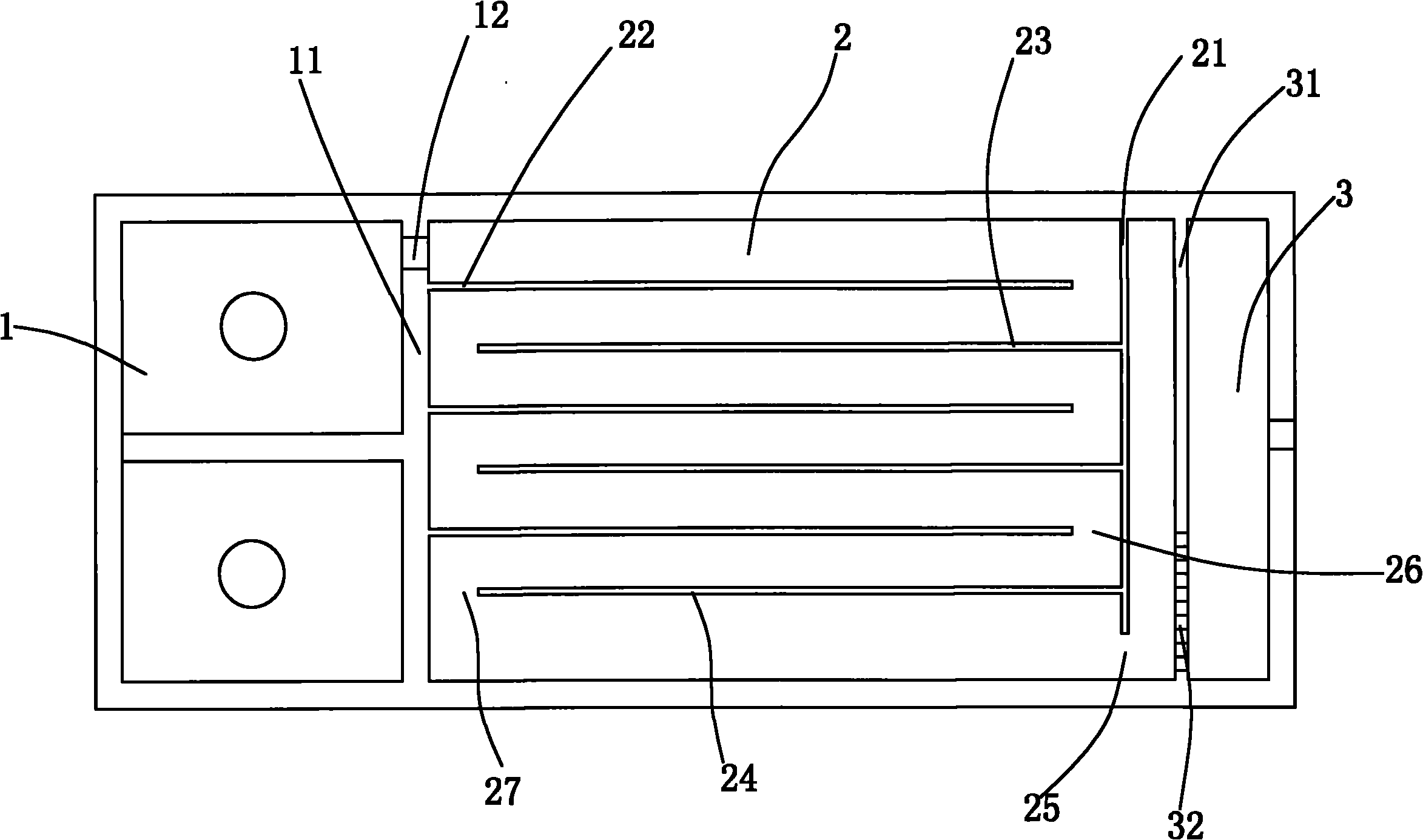

　　摘要附圖



　　權利要求書

　　1.一種染色廢水處理池，包括反應區(1)、沉淀區(2)和排水區(3)，反應區(1)和沉淀區(2)通過第一隔層(11)隔開，第一隔層(11)上設置有入水通口(12)，入水通口(12)連通反應區(1)和沉淀區(2)，沉淀區(2)和排水區(3)通過第二隔層(21)隔開，第二隔層(21)上設置有出水通口(25)，出水通口(25)連通沉淀區(2)和排水區(3)，其特征在于：所述沉淀區(2)內設置有隔離板，隔離板將沉淀區(2)分成相連通的通道，所述入水通口(12)位于通道的一端，所述出水通口(25)位于通道的另一端。

　　2.根據權利要求1所述的一種染色廢水處理池，其特征在于：所述隔離板包括第一隔離板組(22)和第二隔離板組(23)，第一隔離板組(22)和第二隔離板組(23)包括至少一塊隔板(24)，第一隔離板組(22)和第二隔離板組(23)相對交錯分布，隔板(24)之間形成相連通的通道。

　　3.根據權利要求1所述的一種染色廢水處理池，其特征在于：所述排水區(3)內還設置有第三隔層(31)，第三隔層(31)上設置有凹槽(32)，凹槽(32)的最低點位于隔板(24)以下。

　　說明書

　　一種染色廢水處理池

　　技術領域

　　本實用新型屬于污水處理技術領域，具體的說是一種染色廢水處理池。

　　背景技術

　　從染色車間出來的生產廢水，經過一系列處理以后，進入染色廢水處理池。染色廢水處理池一個主要的功能就是沉淀廢水中的COD、SS懸浮物、氨氮、色度等有害物質，將干凈的水從出口排出。傳統的染色廢水處理池廢水中的有害物質往往還沒有完全沉淀就已經從出口排出，造成污染。一種解決方案，可以把染色廢水處理池造的長一些，使廢水中的有害物質有足夠的時間來進行沉淀，但是這樣會造成染色廢水處理池的面積過大，布局不方便。

　　發明內容

　　本實用新型針對現有技術中的不足，提供了一種可以有效沉淀從染色工業廢水中有害物質的染色廢水處理池。

　　為了解決上述技術問題，本實用新型通過下述技術方案得以解決：一種染色廢水處理池，包括反應區、沉淀區和排水區，反應區和沉淀區通過第一隔層隔開，第一隔層上設置有入水通口，入水通口連通反應區和沉淀區，沉淀區和排水區通過第二隔層隔開，第二隔層上設置有出水通口，出水通口連通沉淀區和排水區，所述沉淀區內設置有隔離板，隔離板將沉淀區分成相連通的通道，所述入水通口位于通道的一端，所述出水通口位于通道的另一端。

　　廢水在反應區反應完以后，通過入水通口進入沉淀區，在沉淀區內把有害物質沉淀掉，然后通過出水通口流入排水區，再從排水區流出。隔離板將沉淀區分成相連的通道，使得廢水在沉淀區中的流動的路徑大大延長，從而使得廢水在沉淀區內的時間延長，有害物質有足夠的時間沉淀。

　　更具體的，所述隔離板包括第一隔離板組和第二隔離板組，第一隔離板組和第二隔離板組包括至少一塊隔板，第一隔離板組和第二隔離板組相對交錯分布，隔板之間形成相連通的通道。

　　為了防止已經沉淀在沉淀池底部的有害物質直接流出出口。所述排水區內還設置有第三隔層，第三隔層上設置有凹槽，凹槽的最低點位于隔離板以下。第三隔層用于阻擋沉淀池底層的有害物質流出出口，而上層干凈的水可以通過凹槽后通過出口流出。

　　本實用新型的有益效果是：隔離板將沉淀區分成相連的通道，使得廢水在沉淀區中的流動的路徑大大延長，從而使得廢水在沉淀區內的時間延長，有害物質有足夠的時間沉淀，不會發生沉淀不充分就排出出口造成的污染。
