申請日2014.09.02
公開(公告)日2016.03.16
IPC分類號C02F9/04
摘要
本發明提供了一種含油污水的處理方法及處理系統。該方法包括以下步驟：對含油污水進行隔油處理;將經過隔油處理的含油污水與黃金1號、磁粉進行攪拌混合，進行沉降，得到絮狀沉淀物和上清液。本發明還提供了一種能用于上述方法的含油污水的處理系統。采用本發明的含油污水的處理方法都可以將含油污水的含油量降低到20ppm以下，沉降范圍比較廣，沉降結果良好。
權利要求書
1.一種含油污水的處理方法，其包括以下步驟：
對含油污水進行隔油處理;
將經過隔油處理的含油污水與黃金1號、磁粉進行攪拌混合和沉降，得到絮狀沉淀物和上清液;以含油污水的體積計，所述黃金1號的添加量為1800mg/L以下;以含油污水的體積計，所述磁粉的添加量為50-300mg/L;其中，所述黃金1號的密度為2g/cm3，粒徑為200-400目，以重量百分比計，其主要成分為CaO25.6%、SiO216%、Al2O38.95%、SO322.9%、Fe2O31.67%、MgO2.64%、TiO20.65%、K2O0.33%、MnO0.03%和Na2O0.27%，余量為膨潤土和/或活性炭;
將絮狀沉淀物與上清液分離，得到經過處理的含油污水。
2.根據權利要求1所述的處理方法，其中，所述黃金1號的添加量為10-1500mg/L;以含油污水的體積計，所述磁粉的添加量為200mg/L。
3.根據權利要求1所述的處理方法，其中，該方法還包括對上清液進行氣浮和/或過濾處理的步驟。
4.根據權利要求1所述的處理方法，其中，所述磁粉的粒徑為100-200目，密度為4.2-4.5g/cm3。
5.根據權利要求4所述的處理方法，其中，所述磁粉的主要成分為Fe3O4粉。
6.根據權利要求1所述的處理方法，其中，該處理方法還包括以下步驟：
對絮狀沉淀物進行剪切，然后與磁鼓接觸，將磁粉從絮狀沉淀物中分離出來。
7.根據權利要求6所述的處理方法，其中，所述剪切采用高速離心剪切的方式進行，剪切速率為1500-1800rpm。
8.根據權利要求1所述的處理方法，其中，所述攪拌混合包括兩級攪拌，其中，第一級攪拌的攪拌速度為500-1500rpm，第二級攪拌的攪拌速度為500-1500rpm。
9.根據權利要求8所述的處理方法，其中，第一級攪拌的速度和第二級攪拌的速度是相同的或者不同的。
10.根據權利要求1所述的處理方法，其中，所述沉降包括兩級沉降，每一級沉降的時間為1-5分鐘;每一級沉降的溫度為20-100℃。
11.根據權利要求10所述的處理方法，其中，每一級沉降的時間為3分鐘;每一級沉降的溫度為50℃。
說明書
一種含油污水的處理方法及處理系統
技術領域
本發明涉及一種含油污水的處理方法及處理系統，屬于含油污水處理技術領域。
背景技術
現在大部分油田處理污水的方法仍然是“隔油—混凝—過濾”老三套工藝。在混凝時，需要的沉淀時間長，有的處理工藝甚至需要120分鐘以上的停留時間。并且，由于流程波動等原因?qū)е律a(chǎn)運行中存在著外排污水水質指標波動較大、固體懸浮物、含油量等部分?jǐn)?shù)據超標、穩定達標率較低的問題。
因此，開發一種新的含油污水處理方法是本領域亟待解決的問題之一。
發明內容
為解決上述問題，本發明的目的在于提供一種含油污水的處理方法，通過采用黃金1號和磁粉對含油污水進行處理，實現對于含油污水的快速處理，同時能夠獲得良好的處理效果。
本發明的目的還在于提供一種用于上述處理方法的含油污水處理系統。
為達到上述目的，本發明首先提供了一種含油污水的處理方法，其包括以下步驟：
對含油污水進行隔油處理;
將經過隔油處理的含油污水與黃金1號、磁粉進行攪拌混合和沉降，得到絮狀沉淀物和上清液;
將絮狀沉淀物與上清液分離，得到經過處理的含油污水。這里的上清液即為經過處理的含油污水。
在本發明提供的上述處理方法中，先加入黃金1號，然后加入磁粉，黃金1號一般在攪拌過程中添加，磁粉在攪拌過程或者沉降過程中添加均可。通過在絮凝沉降的同時加入磁粉，可以加速沉降的進行，縮短沉降時間，從而提高含油污水的處理效率。
根據本發明的具體實施方案，優選地，本發明提供的含油污水的處理方法還包括對上清液進行氣浮和/或過濾處理的步驟。通過進行氣浮處理可以使污水的含油和固體懸浮物(suspendsolid，簡稱SS)含量降到10ppm(mg/L，以含油污水的體積計)以下。進行了氣浮處理之后，再經過過濾處理可以進一步將SS含量以及含油量降到5ppm以下。
根據本發明的具體實施方案，經過處理的含油污水可以送入現有的生化處理系統中進行進一步的處理，使其COD降至1000mg/L以下，優選600mg/L以下，甚至100mg/L以下。
氣浮是在水中形成高度分散的微小氣泡，使氣泡粘附含油污水中具有疏水基的固體或液體顆粒，形成水-氣-顆粒三相混合體系。顆粒粘附氣泡后，形成表觀密度(表觀密度是指材料在自然狀態下(長期在空氣中存放的干燥狀態)，單位體積的干質量)小于水的絮體而上浮到水面，形成浮渣層被刮除，從而實現固液分離。這一過程可以根據沉降效果選擇性使用，通過在絮凝之后進行氣浮能夠達到更好的脫油效果和脫除SS的效果，即獲得很低的含油量和很低的SS含量，通過在氣浮之后再進行過濾，則可以達到更好的脫油效果和脫除SS的效果，即獲得更低的含油量和更低的SS含量。
過濾用于對氣浮后的含油污水進行進一步的處理，除去污水中未被去除的油、固體懸浮物等雜質。這一過程可根據氣浮效果選擇性使用。
在本發明提供的上述處理方法中，優選地，所采用的黃金1號的密度為2g/cm3左右，粒徑為200-400目，以重量百分比計，其主要成分包括CaO25.6%、SiO216%、Al2O38.95%、SO322.9%、Fe2O31.67%、MgO2.64%、TiO20.65%、K2O0.33%、MnO0.03%和Na2O0.27%。余量可以是常規的添加料，例如密度調節劑、吸附劑(例如膨潤土和/或活性炭等)等，但不限于此。該黃金1號呈粉末狀，灰色，以天然礦物質為主要原料，對自然環境沒有危害。天然礦物質具有多孔質，高吸著性，以此為主要原料的黃金1號的絮凝力超過以往的同類產品，投入污水中，經過攪拌急速地凝結，沉淀，很容易將清水和非水溶性污染物分離，具有良好的混凝效果。
在本發明提供的上述處理方法中，黃金1號的添加量可以根據油品的性質和污水的含油濃度確定。以含油污水的體積計，黃金1號的添加量可以控制為1800mg/L以下，優選為10-1500mg/L，更優選為600-1200mg/L。
在本發明提供的上述處理方法中，當含油污水的含油量較低，例如1-100mg/L時，黃金1號的添加量可以控制為600mg/L左右，能夠獲得更好的處理效果;當含油量中等，例如100-200mg/L時，黃金1號的添加量可以控制為700mg/L左右，能夠獲得更好的處理效果;當含油量相對較大時，例如200mg/L以上時，黃金1號的添加量可以控制為800mg/L以上，能夠獲得更好的處理效果，添加量為1200mg/L時的處理效果相對更好。
在本發明提供的上述處理方法中，以含油污水的體積計，磁粉的添加量為50-300mg/L，優選為200mg/L。
在本發明提供的上述處理方法中，優選地，所采用的磁粉的粒度為100-200目，密度為4.2-4.5g/cm3;更優選地，磁粉的主要成分為Fe3O4粉。該磁粉具有良好的耐熱性、耐磨性、導熱性和化學穩定性，不溶于酸堿，自然狀態下不呈現磁性。
本發明采用黃金1號、磁粉與含油污水充分?jǐn)嚢杌旌暇鶆�，能夠與含油污水中的固體懸浮物、膠體和油等發生化學反應，產生結實而粗大的絮體，由于有磁粉參加反應，形成的絮團更緊密、結實，更重，且能吸附更多的污染物，從而達到高速沉降的目的。通過采用黃金1號來進行沉降，同時加入磁粉加速沉降，可以使沉降時間縮短至3分鐘，是現有方法的沉降時間的十分之一，大大提高了沉降速率。
在本發明提供的上述處理方法中，攪拌的目的是使含油污水與黃金1號、磁粉等充分進行混合;如果一級攪拌之后得到的污水的SS含量和含油量不能夠達到20ppm以下，上述攪拌混合還可以采用兩級攪拌，加強絮凝效果，以獲得更好的攪拌效果。其中，第一級攪拌的攪拌速度可以控制為500-1500rpm，第二級攪拌的攪拌速度可以控制為500-1500rpm。而且，兩級攪拌的速度可以相同，也可以不同。當采用兩級攪拌時，可以在第一攪拌過程中加入黃金1號，然后在第二級攪拌過程中加入磁粉。本發明所采用的黃金1號為固體粉末，在加入時，可以采用固態加藥機進行添加。
在本發明提供的上述處理方法中，沉降的目的是使絮凝物能夠充分地沉降，以便與含油污水進行脫離，可以通過檢測每一級出水的SS含量和含油量來判斷選用幾級沉降。當一級沉降的效果不好，水質無法達到要求(SS含量和含油量達到20ppm以下)時，優選地，上述沉降可以包括兩級沉降，以獲得更好的沉降效果。其中，每一級沉降的時間可以控制為1-5分鐘，優選為3分鐘左右。
在本發明提供的上述處理方法中，每一級沉降的溫度優選為20-100℃，更優選為50℃。
在本發明提供的上述處理方法中，還可以包括對磁粉進行回收的步驟，以進行回收利用，具體分離可以采用磁粉分離裝置進行，可以按照以下步驟進行：
對絮狀沉淀物進行剪切，然后與磁鼓接觸，將磁粉從絮狀沉淀物中分離出來。
在磁粉的回收過程中，優選地，所述剪切采用高速離心剪切的方式，剪切速率為1500-1800rpm。
另外，在完成含油污水的處理之后，所分離出來的泥、雜質、油等可以進入到現有的原油處理系統;處理之后的含油污水最終進入現有的生化處理系統進行處理，進一步降低其COD。
本發明所提供的含油污水的處理方法可以按照以下具體步驟進行：
(1)含油污水首先進行斜板隔油處理，去除水中的浮油與部分細分散油。
(2)將經過斜板隔油處理的含油污水與黃金1號、磁粉混合，進行充分?jǐn)嚢?攪拌可以在幾個攪拌池中進行，可以分為多級攪拌;若一級攪拌效果不好，可進行二級攪拌、三級攪拌等。
(3)經過充分?jǐn)嚢韬蟮暮臀鬯M(jìn)行沉降處理，由于黃金1號以及磁粉的混凝作用，含油污水中會產生大量絮狀沉淀物，相較于其他污水處理工藝產生的沉淀物，這里所產生的沉淀物的絮體更緊密、結實，更重，這些沉淀物經過1-5分鐘便可沉淀完畢。如果沉降的效果不理想，可以進行二級沉降、三級沉降等。
(4)將絮狀沉淀物與含油污水分離，使其進入磁粉分離裝置。通過高速離心剪切將絮狀沉淀物打碎，再經過磁鼓的磁性吸引作用，將磁粉從絮體中分離出來，從而進行回收利用。分離了磁粉之后剩下的沉淀物進入現有的原油生產系統，進行再處理。沉降分離得到的上清液即為經過處理的含油污水，可以對其進行進一步的氣浮、過濾，這些處理均根據前一步的處理效果以及所需要達到的處理要求進行選擇使用。經過氣浮、過濾等處理后的含油污水可以進入到現有的生化處理系統進行再處理，或者排放、回注，從而完成對于含油污水的處理。

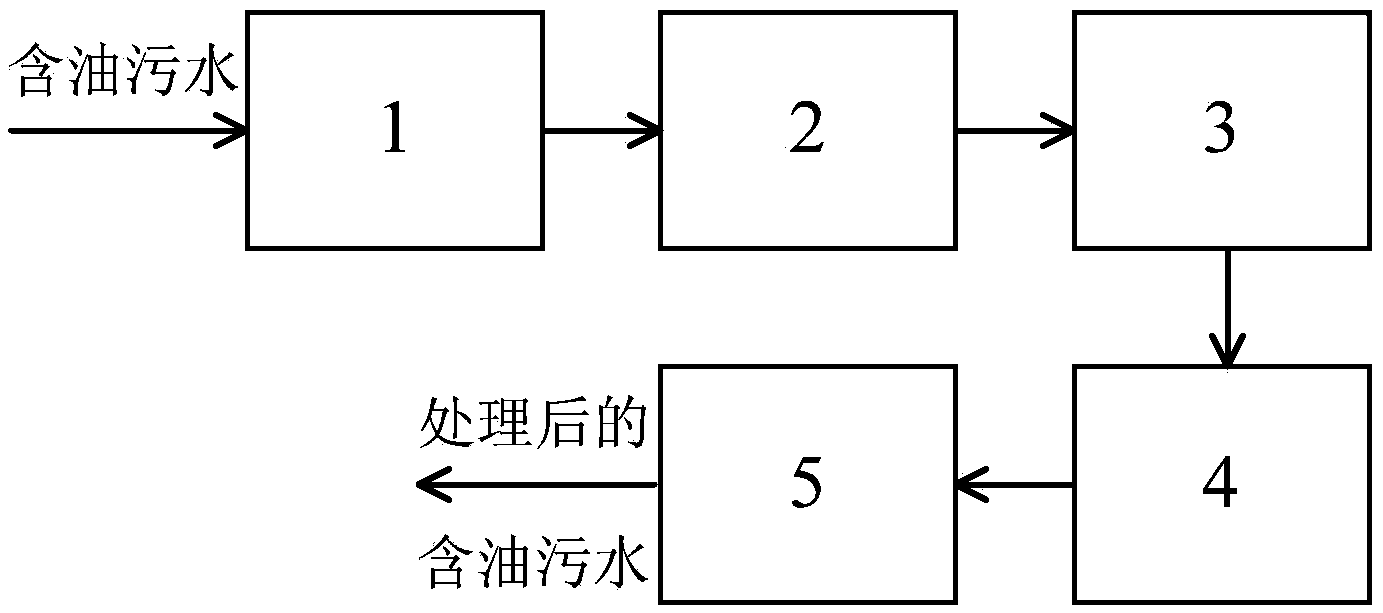

本發明還提供了一種含油污水的處理系統，其包括斜板隔油池、攪拌池、沉降池、氣浮池、過濾器，其中：
所述斜板隔油池設有用于輸入含油污水的入口，所述斜板隔油池的出口與所述攪拌池的入口連接;
所述攪拌池的出口與所述沉降池的入口連接;
所述沉降池的底部出口用于輸出絮狀沉淀物，所述沉降池的上部出口用于輸出上清液，其與所述氣浮池的入口連接;
所述氣浮池的出口與所述過濾器的入口連接;
所述過濾器的出口用于輸出經過處理的含油污水。
根據本發明的具體實施方案，優選地，該處理系統還包括高速剪切裝置和磁粉分離器，所述高速剪切裝置的入口與所述沉降池的底部出口連接用于輸入絮狀沉淀物，所述高速剪切裝置的出口與所述磁粉分離器的入口連接，所述磁粉分離器設有輸出磁粉的出口和輸出沉淀物的出口。
在上述含油污水的處理系統中，斜板隔油池的作用是使含油污水在重力作用下，借助油水比重差，采用自然上浮法分離去除含油廢水中的浮油與部分細分散油。
攪拌池的主要作用是加入黃金1號、磁粉等，并對含油污水與黃金1號、磁粉進行充分?jǐn)嚢杌旌�。攪拌池中采用的攪拌機優選為潛水?dāng)嚢铏C(jī)，能夠加強攪拌功能，防止污泥、雜質沉淀。攪拌池可以設有好幾個，分為多級攪拌。若一級攪拌效果不好，可進行二級、三級攪拌等，以達到攪拌混合的最佳效果。優選地，上述含油污水的處理系統包括兩到三個依次連接的攪拌池。
沉降池的主要作用是讓絮狀沉淀物進行沉降。本發明是通過重力沉降法來進行沉降。若一級沉降效果不理想，可進行二級、三級沉降等。優選地，上述含油污水的處理系統包括兩到三個依次連接的沉降池。
磁粉分離器包括高速剪切裝置和磁鼓。絮狀沉淀物從沉降池底部排放出來，首先進入高速剪切裝置(例如高速剪切機)，磁粉被包裹在絮狀沉淀物里面，通過高速離心剪切可以將絮狀沉淀物打碎，再通過磁粉分離器(其包含有一個磁鼓)的磁性吸引作用，將磁粉從絮體中分離出來，從而回收利用，回收率一般可達到90%以上。而且，上述磁粉分離器可以與現有的原油生產系統相連接，從而使分離了磁粉之后剩下的沉淀物進入原油生產系統，進行再處理。
氣浮池用于對分離了絮狀沉淀物的含油污水進行氣浮處理，這一裝置可以根據沉降效果選擇性使用，通過進行氣浮，可以使污水的含油量和SS含量降到10ppm以下。
過濾器用于對氣浮后的含油污水進行進一步的過濾處理，這一裝置可根據氣浮效果選擇性使用。
生化處理系統用于對經過沉降、氣浮、過濾處理之后的含油污水進行進一步的處理以降低COD，或者進行回注、排放等。該生化處理系統與過濾器相連接，可以是現有的生化處理系統。
不管進水口處的含油污水中的固體懸浮物(SS)以及油的含量波動性多大，從幾十到幾千ppm，以及進口處進水量波動性大，通過添加黃金1號以及磁粉，攪拌混合沉降之后的處理效果可以使油以及固體懸浮物的含量均可降到20ppm以下，而再通過后續的氣浮，其含量均可降到10ppm以下，再經過過濾，其含量均可降低到5ppm以下，沉降范圍比較廣，沉降結果良好。
本發明所提供的方法和系統適用于含油污水的處理，尤其是油田含油污水，能夠獲得良好的處理效果。
