申請日2010.08.03

　　公開(公告)日2012.02.08

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種煤氣化廢水和焦化廢水處理或回用的方法及用途，該方法采用“預處理+高效厭氧+缺氧/好氧+高效曝氣生物濾池+深度處理”組合工藝，詳細工藝見說明書。本發明優點是：高效厭氧不但有效消減廢水中有機污染物，降低后端處理工藝負荷，而且可提高廢水可生化性;高效曝氣生物濾池有效富集生長速度緩慢的微生物，提高對廢水中難降解有機物和氨氮等處理效果，保證整體組合工藝運行穩定，而且有效減輕后續深度處理工藝運行難度。本發明的用途：不但適用于煤氣化廢水和焦化廢水的達標排放或回用以及現有工程改造升級，也適用于類似的煤化工及含有較高濃度難降解有機物廢水處理達標排放或回用以及現有工程升級改造。

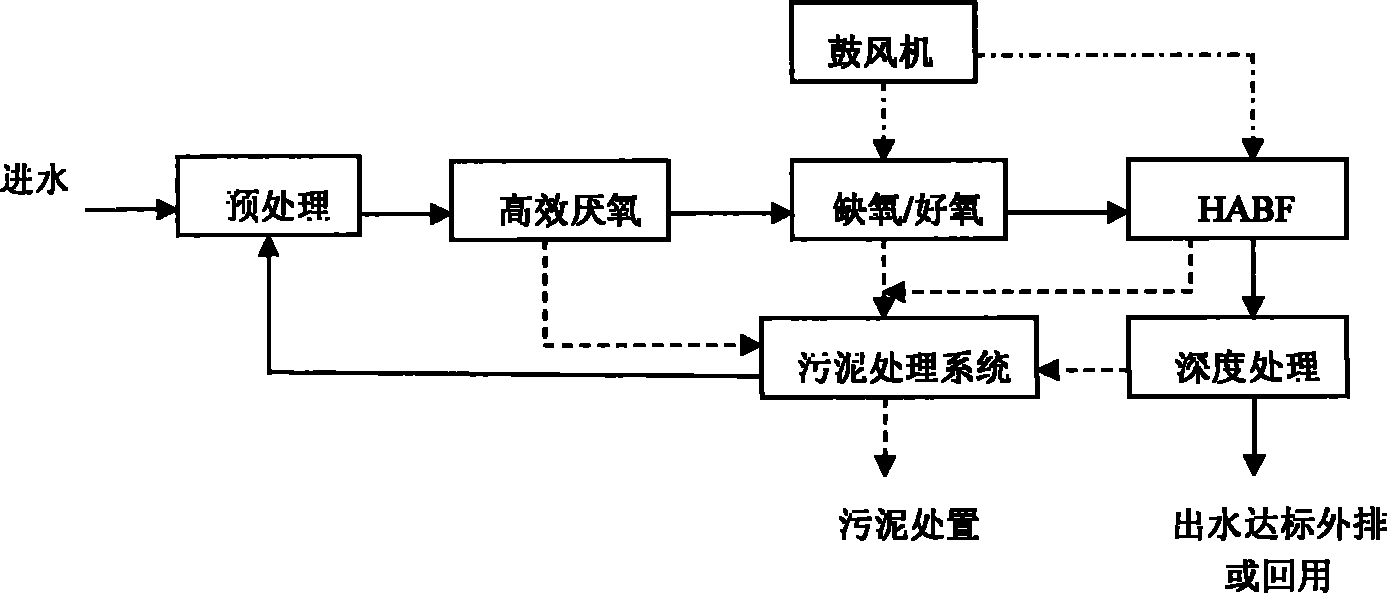

　　摘要附圖



　　權利要求書

　　1.一種煤氣化和焦化廢水處理或回用的方法，其特征在于：采用PAOD組 合工藝處理煤氣化和焦化廢水，其中：

　　P段代表預處理，采用調節、隔油、沉淀和氣浮等工藝;

　　A段代表厭氧處理，采用高效厭氧生物處理工藝;

　　O段代表好氧處理，采用缺氧/好氧和高效曝氣生物濾池即HABF處理工藝;

　　D段代表深度處理，采用高級氧化或反滲透膜等處理工藝;

　　煤氣化和焦化廢水經過調節、隔油、沉淀和氣浮后，在此去除廢水中的大 部分懸浮物SS和油類物質，以保證后續厭氧處理工藝的穩定運行，預處理后的 出水進入?yún)捬跎�物處理工藝單元，在此去除廢水中的部分COD，降低后續處理 工藝負荷，提高廢水可生化性;厭氧出水進入到后段的缺氧/好氧和高效曝氣生 物濾池工藝，進一步去除廢水中的COD、氨氮、揮發酚、氰化物、硫化物和石 油類物質;高效曝氣生物濾池出水經高級氧化處理后達標排放或通過反滲透等 工藝脫鹽后回用。

　　2.按照權利要求1所述的煤氣化和焦化廢水處理或回用的新型組合工藝，其 特征在于：在A段，采用高效厭氧處理工藝，池型結構采用UASB、EGSB、IC、 ABR及改進型，池體采用鋼混防腐結構或鋼結構，池內設置三項分離器和布水 器，調試運行時投加專用的顆粒污泥以加快啟動速度，設計負荷為5-8kg COD/m3.d，COD去除效果在25-40%左右，B/C至提高0.04-0.12左右。

　　3.按照權利要求1所述的煤氣化和焦化廢水處理或回用的新型組合工藝，其 特征在于：在O段，采用缺氧/好氧和高效曝氣生物濾池工藝，缺氧/好氧采用常 規活性污泥法，池型可采用A/O、氧化溝等，高效曝氣生物濾池工藝采用專利 公開號CN101746884A中的濾池結構，缺氧池設計負荷為1.5-3.0kg COD/m3.d， 溶解氧控制在0.3-0.8mg/L左右;好氧池設計負荷為0.8-1.5kg COD/m3.d，溶解 氧控制在2-4mg/L左右;高效曝氣生物濾池工藝設計負荷為0.3-0.5kg COD/m3.d，溶解氧控制在3-5mg/L左右;缺氧/好氧和高效曝氣生物濾池工藝對 焦化和煤氣化廢水中的COD、BOD5、氨氮、揮發酚、硫化物、氰化物和石油 類去除率達到88-93%、92-97%、96-99%、99.9%、98.5-99.5%和98.0-99.5%。

　　4.按照權利要求1所述的煤氣化和焦化廢水處理或回用的新型組合工藝，當 外排廢水的標準較高或者廢水中含有較高濃度的不可生物降解有機物時，可在 高效曝氣生物濾池工藝后尾置一段高級氧化處理工藝，通過調節廢水pH，補充 適量的氧化劑、硫酸亞鐵和活性炭，通過氧化、吸附和沉淀等作用，有效去除 廢水中的色度和難降解有機物，確保廢水達標排放。

　　5.按照權利要求1所述的煤氣化和焦化廢水處理或回用的新型組合工藝，高 效曝氣生物濾池工藝可以與反滲透脫鹽等廢水回用處理工藝實現高效耦合，適 合廢水回用處理中膜技術的預處理工藝，增加膜工藝的濃縮倍數，實現水資源 的循環利用和企業污水“零排放”。

　　6.按照權利要求4所述的煤氣化和焦化廢水處理或回用的新型組合工藝，其 特征在于：當高效曝氣生物濾池出水COD為263mg/L，pH為8.0，色度為800 倍時，通過添加廢硫酸調節pH至3-5，七水硫酸亞鐵投加量為500mg/L，30% 雙氧水投加量為0.5ml/L，曝氣反應2-3h，添加石灰或燒堿調節pH至7.8-8.2 左右沉淀1-2h后出水COD為36.4mg/L，色度為2倍。

　　7.一種如權利要求1所述的煤氣化和焦化廢水處理或回用的新型組合工藝， 不但適用于煤氣化和焦化廢水處理或回用及現有工程升級改造，也適用于類似 的煤化工及含有較高濃度難降解有機物廢水處理達標排放或回用以及現有工程 升級改造。

　　說明書

　　煤氣化和焦化廢水處理或回用的方法及用途

　　技術領域

　　本發明涉及廢水處理和回用領域，更具體地說，是涉及煤氣化和焦化廢水 處理或回用及現有工程升級改造的方法及用途，以及類似的煤化工及含有較高 濃度難降解有機物廢水處理達標排放或回用以及現有工程升級改造。

　　背景技術

　　焦化廢水和煤氣化廢水為煉焦炭和制煤氣過程中產生的難生物降解的高濃 度有毒有機廢水，主要來源于鋼鐵冶金及煉焦行業的焦化廠和制煤氣的煤氣廠。 焦化廢水和煤氣化廢水中主要含有氨氮(NH3-N)、氰化物、酚類化合物、多環 芳香族化合物和含氮、氧、硫的雜環化合物及脂肪族化合物等污染物質，具有 “三致”作用，對人體健康和生態環境威脅巨大。除組成復雜外，焦化和煤氣 化廢水還具有水質變化幅度大、可生化性差、毒性大等特點。

　　20世紀70年代，國內主要采用活性污泥法處理焦化和煤氣化廢水，處理后， 只有酚和BOD能達到國家排放標準;80年代普遍采用兩段生化、延時曝氣或強 化生化(如生物鐵、生物碳、投加生長素等)等方法處理焦化和煤氣化廢水， 處理后廢水中的酚、硫氰化物、BOD的去除率在90%以上，達到了國家排放標 誰，但COD和氨氮達不到國家排放標準(唐麗貞，1994)。冶金部1997年的調 查，90%以上的焦化廠和煤氣廠處理后的COD、氨氮無法達標(王業耀等，2002)。

　　70年代以來，國外主要進行生物方法處理焦化和煤氣化廢水的研究，如活 性炭一活性污泥法，兩段生物流化床缺氧好氧法，懸浮污泥缺氧好氧法，濾料 過濾法及純氧曝氣法等。

　　進入90年代以來，隨著生物技術的快速發展，各種生物強化技術大量的用 到國內外焦化和煤氣化廢水處理中，與之并行的是各種物理、化學、物化技術、 物化—生物聯合技術等新技術的發展，各種新興工藝的發展大大開拓了焦化和 煤氣化廢水處理的途徑。

　　物理化學法通常用在焦化和煤氣化廢水處理的預處理和深度處理階段，用 來降低焦化和煤氣化廢水毒性、輔助生物處理、減輕生物處理負荷或保證最終 出水水質。物理化學法法主要有焚燒法、蒸氨法、萃取法、氣浮法、吸附法、 混凝沉淀法、膜分離法、電化學法、氧化劑氧化法。物理化學方法主要作為生 物處理的輔助工藝，確保生物處理系統穩定運行或確保廢水處理達標排放，其 具體采用方式方法要根據具體水質水量情況、企業現狀和排放要求進行合理組 合和選擇。其中預處理工藝通常采用隔油、氣浮等工藝，以去除廢水中大部分 油類，確保生物處理工藝的穩定運行;深度處理工藝主要解決廢水中難降解有 機物問題，具體方法通常采用混凝沉淀、氧化絮凝和電化學等方法。

　　生物法一直以來都是廢水處理最為重要的方法，利用微生物的新陳代謝過 程將廢水中的污染物去除，與物理、化學方法相比具有高效低耗的優勢。生物 法是廢水處理中的主體工藝，其運行好壞直接決定污水處理工程的成敗，因此 是廢水處理工藝設計的關鍵環節。目前主要包括兩端曝氣活性污泥法、厭氧/好 氧生物膜法、A/O法(包括AAO、AAOO法等)、自然生物處理法、SBR法等， 以上各種常規生物處理方法在某一定程度上能解決焦化和煤氣化廢水處理中的 某一方面的問題，但綜合來看，其很難保證廢水處理全面達標和穩定運行，而 且存在投資大、運行費用高、占地面積大及相關二次污染等問題。

　　近幾年來，根據焦化和煤氣化廢水的水質特點和處理難點，新發展出了濕 式氧化法、煙氣處理法、超臨界水氧化法、等離子體技術處理法、超聲波處理 法、輻照法和光催化氧化法等，以上各種新技術或者由于投資運行費用高，或 者由于尚處于實驗室研究階段，或者針對某一企業特殊情況具有一定的可行性， 其在普遍性的實際工程應用和推廣方面尚有大量的工作要做。

　　目前，國內大多數焦化和煤氣化廠廢水仍以生物處理為主，普遍采用活性 污泥法和A2O(厭氧+缺氧+好氧)工藝。A2O工藝的處理效果優于活性污泥法， 但是，經過A2O工藝處理后的出水很難達到國家排放標準(GB8978-1996)中 的二級排放標準，特別是COD和NH3-N這兩個指標很難同時達到排放要求， GB8978-1996中一級和二級標準要求出水COD和NH3-N分別低于100mg/L、 150mg/L和15mg/L、25mg/L。COD難以達標的主要原因?yàn)榻够�和煤氣化廢水中 含有一定量的難降解有機物，這些難降解有機物在生物反應器中很難得到降解 從而進入到最終出水;由于好氧反應器中COD較高，傳統的反應器中都是以異 養菌(主要以有機碳源為營養物)為優勢菌種，抑制了硝化菌的生長，此外， 具有生物毒性的難降解有機物在較高的濃度范圍內也將抑制硝化菌的生長，故 出水NH3-N也很難達標。

　　發明內容

　　本發明的目的在于填補目前國內外類似煤氣化和焦化廢水處理技術的空 缺，提供一種新型的煤氣化和焦化廢水處理或回用的方法。

　　本發明目的可以通過如下措施來實現：采用“預處理+高效厭氧+缺氧/好氧 +高效曝氣生物濾池+深度處理”組合工藝(以下簡稱PAOD組合工藝)處理煤 氣化和焦化廢水。煤氣化和焦化廢水經過調節、隔油、沉淀和氣浮后，在此去 除廢水中的大部分懸浮物SS和油類物質，以保證后續厭氧處理工藝的穩定運行， 預處理后的出水進入?yún)捬跎�物處理工藝單元，在此去除廢水中的部分COD，降 低后續處理工藝負荷，提高廢水可生化性;厭氧出水進入到后段的缺氧/好氧和 高效曝氣生物濾池工藝，進一步去除廢水中的COD、氨氮、揮發酚、氰化物、 硫化物和石油類物質;高效曝氣生物濾池出水經高級氧化處理后達標排放或通 過反滲透等工藝脫鹽后回用。

　　其中：

　　在A段，采用高效厭氧處理工藝，池型結構采用UASB、EGSB、IC、ABR 及改進型，池體采用鋼混防腐結構或鋼結構，池內設置三項分離器和布水器， 調試運行時投加專用的顆粒污泥以加快啟動速度，設計負荷為5-8kg COD/m3.d， COD去除效果在25-40%左右，B/C至提高0.04-0.12左右。

　　在O段，采用缺氧/好氧和高效曝氣生物濾池工藝，缺氧/好氧采用常規活性 污泥法，池型可采用A/O、氧化溝等，高效曝氣生物濾池工藝采用專利公開號 CN101746884A中的濾池結構，缺氧池設計負荷為1.5-3.0kg COD/m3.d，溶解氧 控制在0.3-0.8mg/L左右;好氧池設計負荷為0.8-1.5kg COD/m3.d，溶解氧控制 在2-4mg/L左右;高效曝氣生物濾池工藝設計負荷為0.3-0.5kg COD/m3.d，溶解 氧控制在3-5mg/L左右;缺氧/好氧和高效曝氣生物濾池工藝對焦化和煤氣化廢 水中的COD、BOD5、氨氮、揮發酚、硫化物、氰化物和石油類去除率達到88-93%、 92-97%、96-99%、99.9%、98.5-99.5%和98.0-99.5%。

　　當外排廢水的標準較高或者廢水中含有較高濃度的不可生物降解有機物 時，可在高效曝氣生物濾池工藝后尾置一段高級氧化處理工藝，通過調節廢水 pH，補充適量的氧化劑、硫酸亞鐵或活性炭，通過氧化、吸附和沉淀等作用， 有效去除廢水中的色度和難降解有機物，確保廢水達標排放。例如，當高效曝 氣生物濾池出水COD為263mg/L，pH為8.0，色度為800倍時，通過添加廢硫 酸調節pH至3-5，七水硫酸亞鐵投加量為500mg/L，30%雙氧水投加量為0.5ml/L， 曝氣反應2-3h，添加石灰或燒堿調節pH至7.8-8.2左右沉淀1-2h后出水COD 為36.4mg/L，色度為2倍。

　　高效曝氣生物濾池工藝可以與反滲透脫鹽等廢水回用處理工藝實現高效耦 合，適合廢水回用處理中膜技術的預處理工藝，增加膜工藝的濃縮倍數，實現 水資源的循環利用和企業污水“零排放”。

　　本工藝不但適用于煤氣化和焦化廢水處理或回用及現有工程升級改造，也 適用于類似的煤化工及含有較高濃度難降解有機物廢水處理達標排放或回用以 及現有工程升級改造。

　　與傳統工藝相比，本發明優點是：高效厭氧不但有效消減廢水中有機污染 物，降低后端處理工藝負荷，而且可提高廢水可生化性;高效曝氣生物濾池對 廢水中污染物降解速度快，處理效率高，抗沖擊能力強，有效富集生長速度緩 慢的微生物，提高對廢水中難降解有機物和氨氮等處理效果，運行穩定且污泥 產生量少;將高效曝氣生物濾池作為常規活性污泥法的把關工藝和深度處理工 藝的預處理工藝，可保證整體組合工藝運行穩定，而且有效減輕后續深度處理 工藝運行難度，進而降低運行費用。
