申請日2010.07.30
公開(公告)日2010.11.24
IPC分類號B01D61/18; C02F1/44; B01D65/10
摘要
本發明公開一種集成膜絲檢測的一體化超濾膜水處理裝置，包括保安過濾器、一個以上的超濾膜組件、膜絲檢測氣泵、第一電磁閥、透明管、進水總管和出水總管，保安過濾器出水端與各超濾膜組件進水端通過進水總管連通，各超濾膜組件出水端分別固定安裝有透明管，各透明管分別與出水總管連通，膜絲檢測氣泵通過導氣管與進水總管連通;第一電磁閥安裝在導氣管上;進水總管上安裝有進水電磁閥，出水總管上安裝有出水電磁閥。本發明克服現有中空纖維超濾膜水處理設備無法及時檢測膜絲健康運行的缺陷，可在不影響膜處理設備正常運行的前提下，既使出水水質達到國家飲用水標準，同時能方便地測出膜組件內中空纖維膜膜絲是否健康運行，保證出水水質安全。

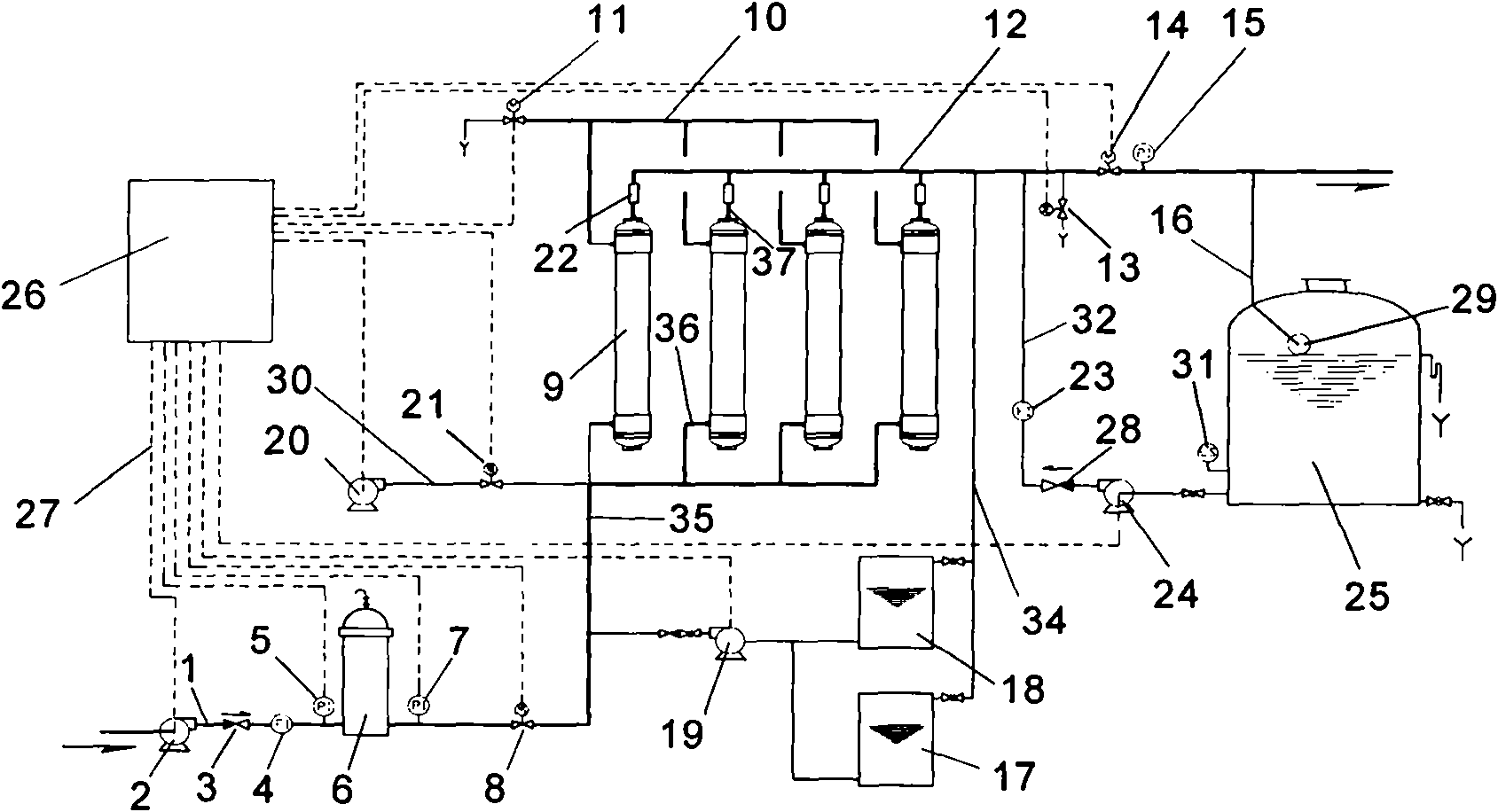

摘要附圖
權利要求書
1.一種集成膜絲檢測的一體化超濾膜水處理裝置，其特征是：包括保安過濾器(6)、一個以上的超濾膜組件(9)、膜絲檢測氣泵(20)、第一電磁閥(21)、透明管(22)、進水總管(35)和出水總管(12)，所述保安過濾器(6)的出水端與各超濾膜組件(9)的進水端通過進水總管(35)連通，各超濾膜組件(9)的出水端分別固定安裝有透明管(22)，各透明管(22)分別與出水總管(12)連通，所述膜絲檢測氣泵(20)通過導氣管(30)與所述進水總管(35)連通;所述第一電磁閥(21)安裝在所述導氣管(30)上;進水總管(35)上安裝有進水電磁閥(8)，出水總管(12)上安裝有出水電磁閥(14)。
2.根據權利要求1所述的一種集成膜絲檢測的一體化超濾膜水處理裝置，其特征是：所述各超濾膜組件(9)的進水端分別通過相應的第一配水管(36)與所述進水總管(35)連通，各透明管(22)分別通過相應的第二配水管(37)與出水總管(12)連通。
3.根據權利要求2所述的一種集成膜絲檢測的一體化超濾膜水處理裝置，其特征是：還包括化學清洗消毒裝置和消毒清洗排水電磁閥(13);所述化學清洗消毒裝置包括化學清洗水箱(17)、化學消毒水箱(18)和化學清洗消毒泵(19)，在各第二配水管(37)的交匯處和出水電磁閥(14)之間，出水總管(12)通過旁路出水管(34)與化學清洗水箱(17)和化學消毒水箱(18)分別連通，化學清洗水箱(17)和化學消毒水箱(18)與化學清洗消毒泵(19)的進水端連通，化學清洗消毒泵(19)的出水端與進水總管(35)連通，化學清洗消毒泵(19)與進水總管(35)的連接處位于各第一配水管(36)的交匯處和進水電磁閥(8)之間。
4.根據權利要求2或3所述的一種集成膜絲檢測的一體化超濾膜水處理裝置，其特征是：還包括反沖洗裝置，所述反沖洗裝置包括反沖洗水箱(25)和反沖洗水泵(24)，所述反沖洗水箱(25)與出水總管(12)連通，所述反沖洗水泵(24)的進水口與反沖洗水箱(25)的出水口連通，反沖洗水泵(24)的出水口通過反洗水管(32)與出水總管(12)連接，反洗水管(32)與出水總管(12)的連接處位于各第二配水管(37)的交匯處和出水電磁閥(14)之間。
說明書
一種集成膜絲檢測的一體化超濾膜水處理裝置
技術領域
本發明涉及一種一體化超濾膜水處理裝置，尤其是涉及中空纖維膜膜絲健康檢測的一體化超濾膜水處理裝置。
背景技術
隨著我國農村經濟的快速發展，農村生活污水、工業廢水、垃圾、農業生產及畜禽養殖廢棄物排放量增加，廣泛分布在農村的河流、水庫、湖泊、溝塘等處的地表水和地下水污染嚴重，農村水源水質狀況日益惡化，污染事故時有發生，嚴重威脅著廣大農民群眾的身體健康。
傳統的給水處理方法盡管工藝成熟、應用廣泛，但由于農村地區水源相對較差，水質波動大，處理水量少，采用傳統水處理工藝的小型水處理廠，規�；б娴�，且農村用戶分散，供水管網投資費用巨大。傳統工藝凈水單元多，操作繁瑣，運行維護管理復雜，制水成本高，且對水量水質的適應性比較脆弱。
因此，在農村飲用水領域中空纖維超濾膜水處理裝置受到了極大的關注。一體化的超濾膜水處理裝置能有效地去除水中的顆粒物，使出水濁度降低至0.1NTU以下，并能去除大分子有機污染物，幾乎100%的截留兩蟲、水蚤、紅蟲、藻類、細菌甚至病毒等微生物。同時，超濾膜水處理裝置供水規模靈活，適用于農村分散型飲用水處理，并且易于后期改擴建，僅需要增減超濾膜組件即可。另外，超濾膜裝置工藝簡單，運行方便，無須加藥，可完全實現自動化運行，運行管理方便，符合農村的實際技術管理水平，膜裝置的標準化、模塊化與相對集約化使得凈水工程施工周期短，占地面積大為減少。
但是，由于農村地區設備間歇運行，人員管理水平低，養護不到位，在內外壓差突變時，中空纖維膜組件易發生膜絲斷裂的問題。膜絲斷裂是超濾膜失效的主要原因。一旦膜絲斷裂，源水中的賈第蟲和隱孢子蟲，水蚤、紅蟲等直接由斷裂的膜絲處進入清水箱，若不能及時發現，將嚴重影響使用者的身體健康。而目前中空纖維超濾膜水處理設備沒有具備膜絲健康診斷功能，而農村偏遠地區的膜處理凈水裝置往往缺乏專業工程師的定期管理和衛生監督部門的定期水質檢測，膜絲斷裂、破損現象很難及時被發現，使得中空纖維膜水處理設備出水水質無法保證，安全風險大增。
發明內容
本發明的目的是提供一種集成膜絲檢測的一體化超濾膜水處理裝置。
為實現上述目的，本發明所采取的技術方案是：該集成膜絲檢測的一體化超濾膜水處理裝置包括保安過濾器、一個以上的超濾膜組件、膜絲檢測氣泵、第一電磁閥、透明管、進水總管和出水總管，所述保安過濾器的出水端與各超濾膜組件的進水端通過進水總管連通，各超濾膜組件的出水端分別固定安裝有透明管，各透明管分別與出水總管連通，所述膜絲檢測氣泵通過導氣管與所述進水總管連通;所述第一電磁閥安裝在所述導氣管上;進水總管上安裝有進水電磁閥，出水總管上安裝有出水電磁閥。
進一步地，本發明所述各超濾膜組件的進水端分別通過相應的第一配水管與所述進水總管連通，各透明管分別通過相應的第二配水管與出水總管連通。
進一步地，本發明還包括化學清洗消毒裝置和消毒清洗排水電磁閥;所述化學清洗消毒裝置包括化學清洗水箱、化學消毒水箱和化學清洗消毒泵，在各第二配水管的交匯處和出水電磁閥之間，出水總管通過旁路出水管與化學清洗水箱和化學消毒水箱分別連通，化學清洗水箱和化學消毒水箱與化學清洗消毒泵的進水端連通，化學清洗消毒泵的出水端與進水總管連通，化學清洗消毒泵與進水總管的連接處位于各第一配水管的交匯處和進水電磁閥之間。
進一步地，本發明還包括反沖洗裝置，所述反沖洗裝置包括反沖洗水箱和反沖洗水泵，所述反沖洗水箱與出水總管連通，所述反沖洗水泵的進水口與反沖洗水箱的出水口連通，反沖洗水泵的出水口通過反洗水管與出水總管連接，反洗水管與出水總管的連接處位于各第二配水管的交匯處和出水電磁閥之間。
本發明的有益效果是：該集成膜絲檢測的一體化超濾膜水處理裝置根據出水壓力傳感器的壓力變化自動調節原水變頻泵的流量和揚程，不設調節水箱，避免了二次污染。同時，克服現有中空纖維超濾膜水處理設備無法及時檢測膜絲健康運行的缺陷，本發明水處理裝置中加入了中空纖維膜膜絲檢測功能，通過在處理流程中集成膜絲檢測氣泵和導氣管，并在每一支超濾膜組件出水端上安裝透明管，目測氣泡的產生以達到檢測每一支超濾膜組件的膜絲健康狀況，在檢測完畢后，PLC控制柜自動依次開啟相關控件，實現裝置快沖反洗功能完成排氣和反沖洗，集成這一檢測功能的一體化超濾膜水處理裝置不但能使出水水質安全健康，達到國家飲用水標準(GB5749-2006)，同時可以在不影響裝置正常運行的前提下，方便地測出超濾膜組件內中空纖維膜膜絲是否健康運行，避免原水直接穿透，污染出水水質，保證出水水質安全。
