申請日2010.08.02
公開(公告)日2010.12.29
IPC分類號E03F5/04; E04C1/39
摘要
本發明涉及一種雨污水井，特別涉及一種雨污水井井身拼裝模塊，本發明包括有圓環形內筒壁(1)和圓環形外筒壁(2)，圓環形內筒壁(1)和圓環形外筒壁(2)之間設置有連桿(3)，連桿(3)內設置有加強桿(4)。本發明圓環形內筒壁和圓環形外筒壁通過連桿連接成一體，加強桿加強了井身牢固強度，本發明結構簡單，成本低，拼裝雨污水井的每一塊本發明即為一層井身，不需要多塊拼裝形成一層井身，而且本發明還可幾層在地面上組裝為一組后到井下安裝，因此本發明井身制作安裝速度快，是現有混凝土砌塊制作井身速度的三倍以上，安裝方便、快捷、安全，密封性好，安裝牢固可靠，制作成本和安裝成本大大降低。

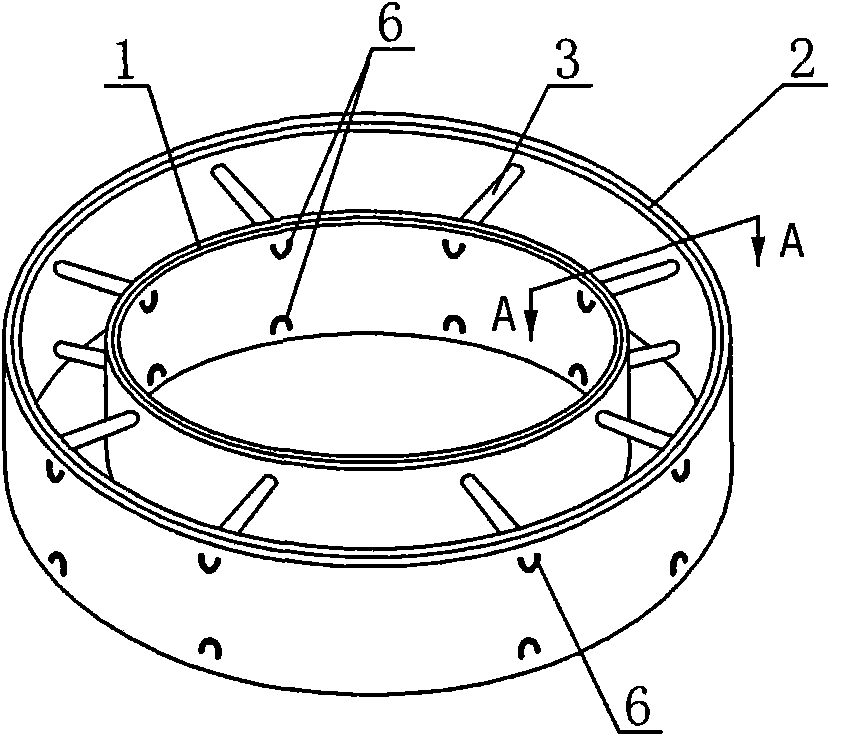

摘要附圖
權利要求書
1.一種雨污水井井身拼裝模塊，其特征在于：包括有圓環形內筒壁(1)和圓環形外筒壁(2)，圓環形內筒壁(1)和圓環形外筒壁(2)之間設置有連桿(3)，連桿(3)內設置有加強桿(4)。
2.根據權利要求1所述的一種雨污水井井身拼裝模塊，其特征在于：所述圓環形內筒壁(1)的上表面具有內壁凸起(1-1)，圓環形內筒壁(1)的下表面具有與內壁凸起(1-1)相匹配的內壁凹槽(1-2)。
3.根據權利要求1所述的一種雨污水井井身拼裝模塊，其特征在于：所述圓環形外筒壁(2)的上表面具有外壁凸起(2-1)，圓環形外筒壁(2)的下表面具有與外壁凸起(2-1)相匹配的外壁凹槽(2-2)。
4.根據權利要求1所述的一種雨污水井井身拼裝模塊，其特征在于：所述連桿(3)設置有上下兩排，在連桿(3)的兩端圓環形內筒壁(1)和圓環形外筒壁(2)的外側對應位置有卡槽(6)。
5.根據權利要求1所述的一種雨污水井井身拼裝模塊，其特征在于：所述圓環形內筒壁(1)、圓環形外筒壁(2)和連桿(3)均由塑料材料制作。
6.根據權利要求1所述的一種雨污水井井身拼裝模塊，其特征在于：所述加強桿(4)為鋼筋。
說明書
一種雨污水井井身拼裝模塊
技術領域
本發明涉及一種雨污水井，特別涉及一種雨污水井井身拼裝模塊。
背景技術
污水井、雨水井的井身截面有矩形、方形、圓環形狀等多種形狀，但目前主要采用的雨污水井井身截面形狀是圓環形，即形成井身為圓柱體井身。雨污水井井身最初是采用磚塊修砌，但這種雨污水井井身存在著井體強度低、抗?jié)B漏性差、需要粉刷、易脫皮、修砌時間長等缺陷，特別是操作人員在修砌和粉刷雨污水井時存在著很大的安全問題，因而逐漸被取代，現在普遍采用的是混凝土砌塊，如公開號為CN2714630Y的中國專利公開了一種檢查井混凝土砌塊，公開號為CN201272978Y的中國專利公開了一種圓形檢查井井身細實混凝土扇形體砌塊，目前的這些混凝土砌塊是通過多塊混凝土砌塊的配合安裝組成一層圓柱體井身，然后通過一層一層的混凝土砌塊將雨污水井井身修砌拼裝起來，形成具有一定深度的截面形狀為圓環形，整體為圓柱體的井身，在混凝土砌塊中設置有可灌裝混凝土的孔，混凝土澆筑后使井身比較牢靠。但是現有混凝土砌塊還存在著如下缺陷：(1)混凝土砌塊需要多塊進行配合安裝才能組成一層截面為圓環形井身，且砌塊的重量較重，因此制作井身時操作人員勞動強度大，混凝土砌塊修砌好后雖不再需要象磚塊修砌時的粉刷，但混凝土砌塊修砌拼裝井身的時間還是很長，尤其是深度超過4米以上的井，操作人員在井下工作的時間越長其危險性就越大，再者混凝土砌塊的成本很高，而且各塊拼裝接縫處易滲漏，密封可靠性不是很理想。
發明內容
發明的目的是針對上述技術中存在的不足，提供結構簡單、成本低、安裝方便、快捷、安全，且密封性好、安裝牢固可靠的一種雨污水井井身拼裝模塊。
實現上述目的技術方案是：一種雨污水井井身拼裝模塊，包括有圓環形內筒壁和圓環形外筒壁，圓環形內筒壁和圓環形外筒壁之間設置有連桿，連桿內設置有加強桿。
進一步，所述圓環形內筒壁的上表面具有內壁凸起，圓環形內筒壁的下表面具有與內壁凸起相匹配的內壁凹槽。
進一步，所述圓環形外筒壁的上表面具有外壁凸起，圓環形外筒壁的下表面具有與外壁凸起相匹配的外壁凹槽。
進一步，所述連桿設置有上下兩排，在連桿的兩端圓環形內筒壁和圓環形外筒壁的外側對應位置有卡槽。
進一步，所述圓環形內筒壁、圓環形外筒壁和連桿均由塑料材料制作。
進一步，所述加強桿為鋼筋。
采用上述技術方案后，具有很多好處：本發明包括有圓環形內筒壁和圓環形外筒壁，圓環形內筒壁和圓環形外筒壁之間設置有連桿，圓環形內筒壁和圓環形外筒壁通過連桿連接成一體，連桿內設置有加強桿，加強桿加強了井身牢固強度，本發明的結構簡單，成本低，本發明的每一塊拼裝模塊即為一層井身，不需要多塊拼裝形成一層井身，制作安裝速度非�？欤冶景l(fā)明的拼裝模塊還可以幾層在地面上先組裝為一組，然后到井下安裝，這樣就更加快了本發明制作井身的安裝制作速度，安裝時間短，本發明比現有混凝土砌塊制作井身速度快三倍以上，本發明安裝方便、快捷，密封性好，安裝牢固可靠，且更安全，制作成本和安裝成本大大降低。
